Меры электрической емкости АНП(ПОО) (далее - меры емкости) предназначены для воспроизведения и хранения единицы электрической емкости при частоте 1 кГц.

Информация по Госреестру

Основные данные
Номер по Госреестру 67266-17
Наименование Меры электрической емкости
Модель АН11(1100)
Страна-производитель СОЕДИНЕННЫЕ ШТАТЫ
Срок свидетельства (Или заводской номер) 00200241, 00200245
Производитель / Заявитель

Andeen-Hagerling, Inc., США

СОЕДИНЕННЫЕ ШТАТЫ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Актуальность информации 17.11.2024

Поверители

Скачать

67266-17: Описание типа СИ Скачать 678.2 КБ
67266-17: Методика поверки Скачать 2.7 MБ

Описание типа

Назначение

Меры электрической емкости АНП(ПОО) (далее - меры емкости) предназначены для воспроизведения и хранения единицы электрической емкости при частоте 1 кГц.

Описание

Принцип действия мер емкости заключается в воспроизведении значений емкости с помощью герметизированного емкостного элемента. Емкостной элемент выполнен из монолитного основания (из плавленого кварца), на котором методом металлизации нанесены электроды.

Конструктивно меры емкости выполнены в унифицированном корпусе из алюминиевого сплава со встроенным термостатом. Меры емкости снабжены индикатором, на котором отображается информация о напряжении питания (12 В), температуре внутри корпуса и дрейфе встроенных преобразователей температуры.

Мера емкости зав. № 00200241 имеет встроенные емкостные элементы с номинальными значениями 10 пФ (2 шт.) и 100 пФ (2 шт.).

Мера емкости зав. № 00200245 имеет встроенные емкостные элементы с номинальными значениями 10 пФ (1 шт.) и 100 пФ (1 шт.).

Пломбирование корпуса мер емкости не предусмотрено.

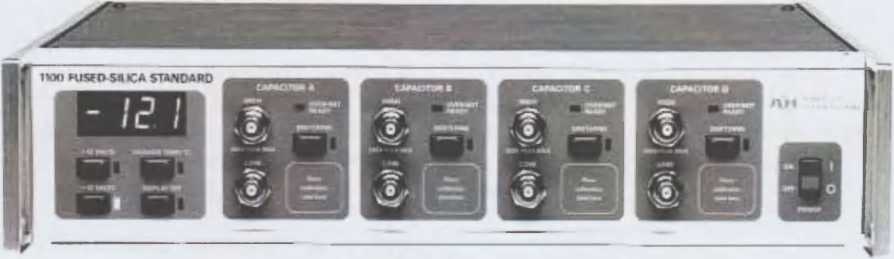

Общий вид меры емкости приведен на рисунке 1.

Рисунок 1 - Общий вид меры емкости

Программное обеспечение

Конструкция меры емкости обеспечивает полное ограничение доступа к метрологически значимой части программного обеспечения (ПО) и исключает возможность несанкционированного влияния на ПО и измерительную информацию

Таблица 1 - Метрологические характеристики

Технические характеристики

Наименование характеристики

Значение

Номинальные значения электрической емкости, пФ

10. 100

Рабочая частота, Гц

1000

Пределы допускаемого относительного среднеквадратического отклонения результатов измерений электрической емкости

2-1 О'6

Пределы допускаемой относительной годовой нестабильности значений электрической емкости

il-lO"6

Температурный коэффициент емкости (по отношению к внешней температуре), К'1

0,01-Ю-6

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Масса, кг. нс более

8,2

Габаритные размеры (ВхДхШ). мм. не более

89x432x432

Рабочие условия эксплуатации:

- температура окружающего воздуха. °C

- относительная влажность воздуха. %, не более

- атмосферное давление. кПа (мм рт. ст.)

от 15 до 25

80

84- 106,7 (630-800)

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Мера емкости

1 шт.

Паспорт

1 шт.

Поверка

осуществляется по ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки».

Основное средство поверки:

- мост емкостной цифровой прецизионный АН2550А, АН2700А (per. № 36294-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мер емкости с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуагационном документе.

Нормативные документы

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости

ГОСТ 8.255-2003 ГСИ. Меры электрической емкости. Методика поверки
