Мера емкости 10 и 100 мкФ

ALL-Pribors default picture
Номер в ГРСИ РФ: 67267-17
Производитель / заявитель: ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург
Скачать
67267-17: Описание типа СИ Скачать 684.4 КБ
67267-17: Методика поверки Скачать 2.7 MБ
Нет данных о поставщике
Мера емкости 10 и 100 мкФ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Мера емкости 10 и 100 мкФ (далее - мера емкости) предназначена для воспроизведения и хранения единицы электрической емкости в диапазоне частот от 40 до 1000 Гц.

Информация по Госреестру

Основные данные
Номер по Госреестру 67267-17
Наименование Мера емкости
Модель 10 и 100 мкФ
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 01
Производитель / Заявитель

Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И.Менделеева" (ФГУП "ВНИИМ им.Д.И.Менделеева"), г. Санкт-Петербург

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 2 года
Актуальность информации 22.12.2024

Поверители

Скачать

67267-17: Описание типа СИ Скачать 684.4 КБ
67267-17: Методика поверки Скачать 2.7 MБ

Описание типа

Назначение

Мера емкости 10 и 100 мкФ (далее - мера емкости) предназначена для воспроизведения и хранения единицы электрической емкости в диапазоне частот от 40 до 1000 Гц.

Описание

Принцип действия меры емкости заключается в воспроизведении значения емкости с помощью герметизированных прецизионных конденсаторов из металлизированной поликарбонатной пленки.

Конструктивно мера емкости выполнена в унифицированном корпусе из алюминиевого сплава. На корпусе размещены восемь коаксиальных разъемов (по 4 шт. для каждого номинального значения) для подключения по четырехпарной схеме.

Мера емкости имеет номинальные значения 10 мкФ и 100 мкФ.

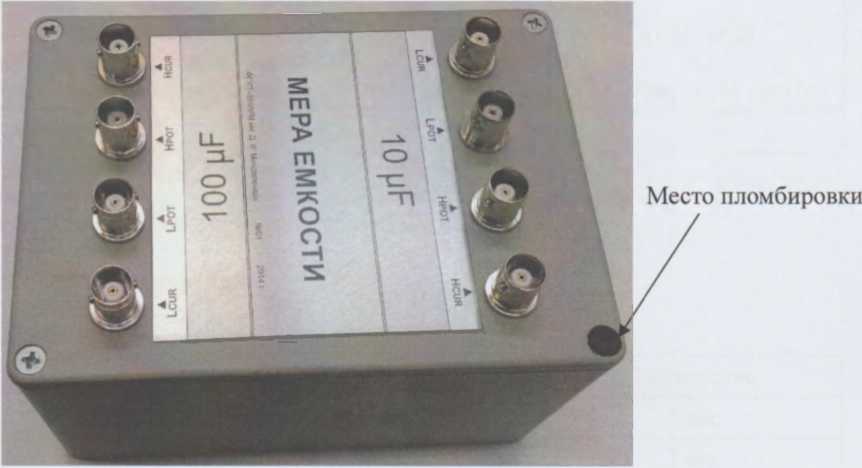

Общий вид меры емкости с указанием места защиты от несанкционированного доступа приведен на рисунке 1.

Рисунок 1 - Общий вид меры емкости

Программное обеспечение отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальные значения электрической емкости. мкФ

10, 100

Рабочая частота. Гц

от 40 до 1000

Пределы допускаемого относительного среднеквадратического отклонения результатов измерений электрической емкости 10 мкФ 100 мкФ

51 О'6 210^

Пределы допускаемой относительной годовой нестабильности значений электрической емкости:

10 мкФ

100 мкФ

± 1,5-10‘5 iS-lO-4

Температурный коэффициент емкости. К’1

2-1 О'4

Таблица 2 - Основные технические характеристики

Масса, кг. не более

0.4

Габаритные размеры (ВхДхШ). мм. нс более

100x90x130

Рабочие условия эксплуатации:

- температура окружающего воздуха. °C

- относительная влажность воздуха, %, не более

- атмосферное давление. кПа (мм рт. ст.)

от 15 до 25

80

84 - 106.7(630- 800)

Средний срок службы, лет

10

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Количество

Мера емкости

1 шт.

Паспорт

1 шт.

Поверка

осуществляется по ГОСТ 8.255-2003 «ГСИ. Меры электрической емкости. Методика поверки».

Основное средство поверки:

- измеритель LCR Е4980А (per. № 40676-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мер емкости с требуемой точностью.

Знак поверки наносится в свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости

ГОСТ 8.255-2003 ГСИ. Меры электрической емкости. Методика поверки
