Датчики натекающего тока ДНТ
| Номер в ГРСИ РФ: | 67311-17 |
|---|---|
| Производитель / заявитель: | ФГАОУ ВО "Новосибирский национальный исследовательский государственный университет" (НГУ), г.Новосибирск |
Датчики натекающего тока ДНТ (далее ДНТ) предназначены для измерения силы
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67311-17 |
| Действует | по 14.04.2027 |
| Наименование | Датчики натекающего тока |
| Модель | ДНТ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f4720901-266b-72a7-d6b5-7ab3dda4b549 |
Производитель / Заявитель
Федеральное государственное автономное образовательное учреждение высшего образования "Новосибирский национальный исследовательский государственный университет" (Новосибирский государственный университет, НГУ), г. Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
10 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (86%) |
| Неуспешных поверок (СИ непригодно) | 1 (14 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67311-17: Описание типа
2017-67311-17.pdf
|
Скачать | 203.9 КБ | |
|
67311-17: Методика поверки
2017-mp67311-17.pdf
|
Скачать | 441.8 КБ |
Описание типа
Назначение
Датчики натекающего тока ДНТ (далее ДНТ) предназначены для измерения силы постоянного электрического тока в диапазоне от 1 •IO-12 до 1-10’7 А.
Описание
Принцип действия датчика натекающего тока ДНТ основан на преобразовании измеряемого тока в оцифрованный сигнал, который через МКО (мультиплексный канал обмена ГОСТ Р 52070-2003) поступает на ПК и отображается на мониторе в виде измеренного значения силы тока.
Для преобразования силы тока в модульном блоке ДНТ используется каскад из двух операционных усилителей. Первый усилитель включен по схеме с токовой обратной связью и обладает малыми входными токами (менее 100 фА). Второй операционный усилитель с регулируемым коэффициентом усиления используется для увеличения динамического диапазона устройства. Полученный сигнал оцифровывается и обрабатывается с помощью микроконтроллера. По запросу через интерфейс МКО датчик выдает значение силы тока, которое может быть использовано без дополнительных преобразований.
Конструктивно модульный блок ДНТ выполнен в виде отдельного блока, который может быть размещен в удобном для использования месте.
Пломбировка корпуса ДНТ не предусмотрена.

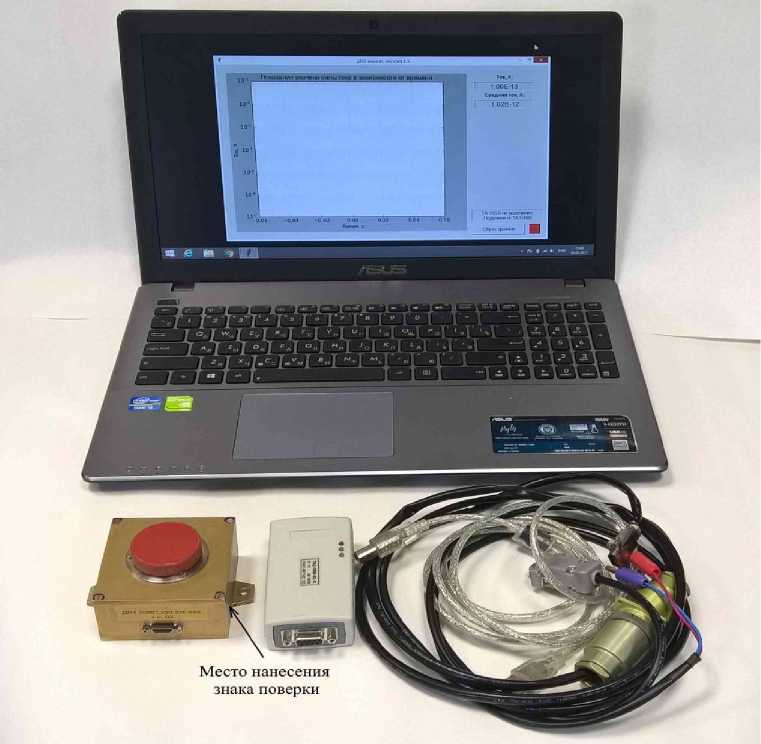

Общий вид ДНТ представлен на рисунке 1.
Рисунок 1 - Общий вид ДНТ
Программное обеспечение
В ДНТ используется встроенное и автономное программное обеспечение.
Встроенное ПО «ДНТ МК ПО» предназначено для:
- отображения последнего измеренного значения силы тока, измеренного ДНТ;
- построения графика значения силы тока от времени;
- подсчета среднего значения силы тока за произвольный период измерения;
Автономное ПО «ДНТ клиент» предназначено для вычислений.
Уровень защиты ПО ДНТ по Р 50.2.077-2014 - «средний».
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Данные с ДНТ вводятся в ПК через стандартный преобразователь интерфейса МКО по ГОСТ Р52070-2003.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
ДНТ клиент |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.3 |
|
Цифровой идентификатор ПО |
6814FE1BF213A4CCD2B213F8FFE9F6EE59D24E0D |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SHA1 |
|
Идентификационное название ПО |
ДНТ МК ПО |
|
Номер версии (идентификационный номер) |
1.1 |
|
Цифровой идентификатор ПО |
BFA88EE28722A6C560C0F06F6F1C24F07E5DE108 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
SHA1 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристик |
Значение |
|
Диапазон измерения силы тока, А |
от Н10-12 до 1-10-7 |
|
Пределы допускаемой относительной погрешности 6, %, в диапазоне, А: от 1 • 10-12 до 1 •IO-10 включ. св. от 1 •Ю-10 до Н10-7 включ. |
±20 ±10 |
Таблица 3 - Основные технические характеристики (без ПК)
|
Напряжение питания, В |
27 14 |
|
Потребляемая мощность, В^А, не более |
1,5 |
|
Габаритные размеры, мм, не более | |
|
- высота |
55,5 |
|
- ширина |
75 |
|
- длина |
94 |
|
Масса, кг, не более |
0,5 |
Продолжение таблицы 3
|
Рабочие условия применения, °С |
от -20 до +50 |
|
Относительная влажность воздуха, % |
до 80 |
|
Атмосферное давление, кПа |
от 1,340-/ до 1-102 |
|
Средняя наработка на отказ, ч, не менее |
100 000 |
|
Средний срок службы, лет |
14 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на датчик натекающего тока ДНТ в виде наклейки
Комплектность
Таблица 4 - Комплектность датчика натекающего тока ДНТ
|
Наименование |
Обозначение |
Кол-во |
|
Датчик натекающего тока ДНТ |
ЮМП.250.220.002 |
1 шт. |
|
Руководство по эксплуатации |
ЮМП.250.220.002 РЭ |
1 шт. |
|
Формуляр |
ЮМП.250.220.002 ФО |
1 шт. |
|
Методика поверки |
МП 2201 - 0037 - 2017 |
1 шт. |
|
- персональный компьютер с установленным программным обеспечением |
- |
1 шт. |
|
- преобразователь интерфейсов |
TA1-USB-01-C |
1 шт. |
|
- комплект кабелей в составе: - кабель интерфейсный - кабель питания; - сигнальный кабель |
USB Тип B ЮМП.250.220.002.01 ЮМП.250.220.002.02 |
1 шт. 1 шт. 1 шт. |
Поверка
осуществляется по документу МП 2201 - 0037 - 2017 «Датчик натекающего тока ДНТ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 09 февраля 2017 г.
Основные средства поверки:
калибратор-измеритель Mod. 6430 Keithley (регистрационный № 49633-12), (диапазон измерений 140-12 ^ 140-7А, погрешность измерения ±(1,70 - 0,07) %), из состава государственного вторичного эталона единицы силы постоянного тока - ампера ГВЭТ4 - 01 - 2010.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ, с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на прибор.
Сведение о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических величин. Общие технические условия
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 10-16 до 30 А
Технические условия 250.220.002 ТУ
