Стенды одноосные автоматизированные СОА
| Номер в ГРСИ РФ: | 67315-17 |
|---|---|
| Производитель / заявитель: | ООО "ИНЕРТЕХ", г.С.-Петербург |
Стенды одноосные автоматизированные СОА (далее по тексту - стенды) предназначены для воспроизведений и измерений угловой скорости и углового перемещения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67315-17 |
| Действует | по 02.05.2027 |
| Наименование | Стенды одноосные автоматизированные |
| Модель | СОА |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c53cac93-f04d-5453-5608-be3770bfa821 |
Производитель / Заявитель
ООО "ИНЕРТЕХ", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67315-17: Описание типа
2017-67315-17.pdf
|
Скачать | 149 КБ | |
|
67315-17: Методика поверки
2017-mp67315-17.pdf
|
Скачать | 489.5 КБ |
Описание типа
Назначение
Стенды одноосные автоматизированные СОА (далее по тексту - стенды) предназначены для воспроизведений и измерений угловой скорости и углового перемещения.
Описание
Принцип действия стенда основан на преобразовании вращения вала двигателя в прецизионное угловое перемещение поворотной платформы стенда с заданной скоростью.
Стенд представляет собой оптико-механический аппаратно-программный комплекс и состоит из электромеханической системы и блока электроники.
Электромеханическая система представляет собой поворотную платформу, на оси вращения которой расположены датчик угла и серводвигатель. Для подключения исследуемого прибора электромеханическая система стенда оснащена токосъёмником, контакты которого выведены на поворотную платформу.
Блок электроники включает в себя систему управления двигателями, блок питания и компьютер.
Стенды СОА выпускаются в двух модификациях: СОА-15 и СОА-2, которые отличаются грузоподъёмностью, диапазоном и погрешностью измерений угловой скорости и углового перемещения.
Общий вид стенда, схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.

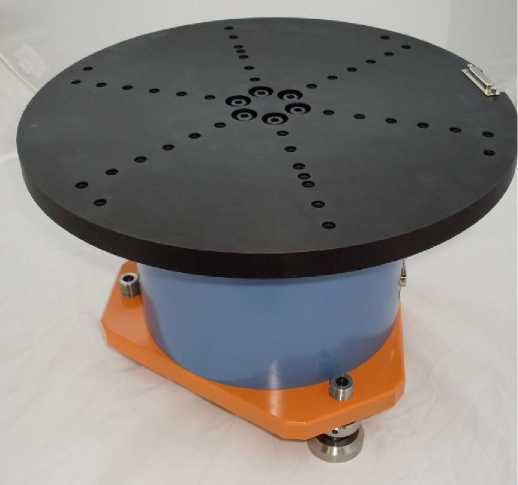

1а

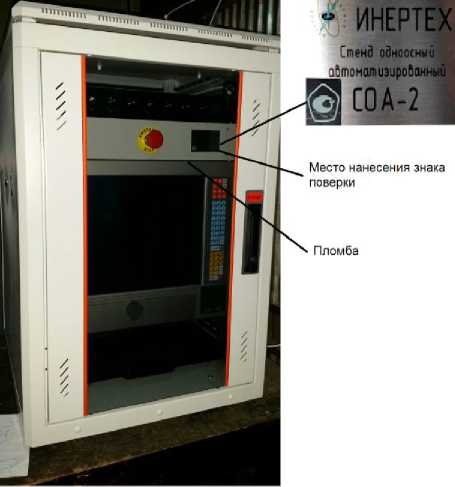

1б
Рисунок 1 - Общий вид стенда. Схема пломбировки от несанкционированного доступа и место нанесения знака поверки. 1а-электромеханическая система, 1б - блок электроники
Программное обеспечение
Программное обеспечение (ПО) является встроенным и функционирует на компьютере под управлением операционной системы Microsoft Windows XP/Vista/7.
Программное обеспечение реализует функциональность стенда и обеспечивает выполнение следующих функций:
- управление приводом стенда;
- воспроизведение и отображение значений угловой скорости;
- измерение и отображение результатов измерений углового положения.
ПО устанавливается на предприятии-изготовителе и недоступно для изменений вне заводских условий без использования специального оборудования производителя.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
У ровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения стенда
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
StendControl |
|
Номер версии (идентификационный номер) ПО |
2.0 и выше |
|
Цифровой идентификатор (контрольной суммы исполняемого кода) ПО |
35B2C1, CRC32 |
|
Примечание: значение контрольной суммы приведено для версии 2.0. | |
Технические характеристики
Таблица 2 - Метрологический характеристики
|
Наименование характеристики |
Значение | |
|
СОА-2 |
СОА-15 | |
|
Диапазон воспроизведений угловой скорости, °/с |
±720 |
±1500 |
|
Диапазон измерений углового перемещения, градус |
±360 | |
|
Пределы допускаемой относительной погрешности воспроизведений угловой скорости при измерении на угле 360°, % - для угловой скорости от 0,01 до 0,1 включ. °/с - для угловой скорости св. 0,1 °/с |
±0,05 ±0,02 |
±0,1 ±0,05 |
|
Пределы допускаемой абсолютной погрешности измерений углового перемещения, секунда |
±2,5 |
±15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
СОА-2 |
СОА-15 | |
|
Параметры электропитания: | ||
|
- напряжение переменного тока, В |
230±23 | |
|
- частота переменного тока, Гц |
50±1 | |
|
Потребляемая мощность, кВ •А, не более |
5 |
1,5 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +10 до +35 | |
|
- относительная влажность воздуха, %, не более |
85 | |
|
Масса, кг, не более | ||
|
- электромеханическая система |
100 |
50 |
|
- блок электроники |
20 |
10 |
|
Г абаритные размеры, мм, не более | ||
|
- электромеханическая система | ||
|
- диаметр |
500 |
500 |
|
- высота |
500 |
400 |
|
- блок электроники | ||
|
- длина |
500 |
500 |
|
- ширина |
500 |
500 |
|
- высота |
700 |
700 |
|
Грузоподъёмность стенда, кг, не более |
50 |
30 |
|
Средний срок службы, лет |
10 | |
|
Средняя наработка до отказа, ч |
10000 | |
Знак утверждения типа
наносится на информационную табличку электромеханической системы фотохимическим методом и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электромеханическая система |
1 шт. | |
|
Блок электроники |
1 шт. | |
|
Комплект соединительных кабелей |
1 шт. | |
|
Руководство по эксплуатации |
СОА.001.РЭ |
1 экз. |
|
Паспорт |
СОА.001.ПС |
1 экз. |
|
Методика поверки |
МП 253-009-2017 |
1 экз. |
Поверка
осуществляется по документу МП 253-009-2017 «Стенды одноосные автоматизированные СОА.
Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 25.01.2017 г.
Основные средства поверки:
- призмы правильные многогранные ППМ, рег. № 62371-15;
- частотомер электронно-счётный Ч3-85/3, рег. № 32359-06;
- автоколлиматоры цифровые TriAngle TA и TriAngle TA HS, рег. № 47437-11.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на информационную табличку блока электроники.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
СОА.001.ТУ Стенды одноосные автоматизированные СОА. Технические условия
