Вибропреобразователи АГ30
| Номер в ГРСИ РФ: | 67322-17 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Вибропреобразователи АГ30 (далее - вибропреобразователи ) предназначены для измерений колебательного ускорения в воздушной и водной среде.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67322-17 |
| Действует | по 02.05.2027 |
| Наименование | Вибропреобразователи |
| Модель | АГ30 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d638b10f-5131-e5cb-c862-56e2885a5d09 |
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., Солнечногорский р-н, р.п. Менделеево
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67322-17: Описание типа
2022-67322-17.pdf
|
Скачать | 1.4 MБ | |
|
67322-17: Методика поверки
2022-mp67322-17.pdf
|
Скачать | 3.6 MБ |
Описание типа
Назначение
Вибропреобразователи АГ30 предназначены для измерений колебательного ускорения в воздушной и водной среде.
Описание
Принцип работы вибропреобразователя АГ30 основан на сдвиговом пьезоэффекте.
Вибропреобразователь АГ30 состоит из корпуса, внутри которого расположены инерционная масса, пьезокерамический чувствительный элемент и согласующий усилитель.
Измеряемое колебательное ускорение равно произведению величин выходного напряжения вибропреобразователя АГ30 на его коэффициент преобразования.
Конструктивно вибропреобразователь АГ30 представляет собой цилиндрический контейнер диаметром 32 мм и высотой 26 мм, в центре которого сквозное отверстие для его крепления, а сбоку выходит кабель, который заканчивается соединителем типа РС7. Вибропреобразователи АГ30 по требованию заказчика изготавливаются с кабелем длиной от 0,1 до 50 м, в металлорукаве или без него, с коэффициентом преобразования, выбираемым из ряда: (10±3); (100±20) мВ^с2^м-1 . В зависимости от длины, кабель может быть намотан на катушку.
Конструкция вибропреобразователя АГ30 герметичная и неразборная. Степень защиты от попадания пыли и влаги не менее IP68.
Измерительная ось чувствительного элемента перпендикулярна основанию и направлена от основания вниз.

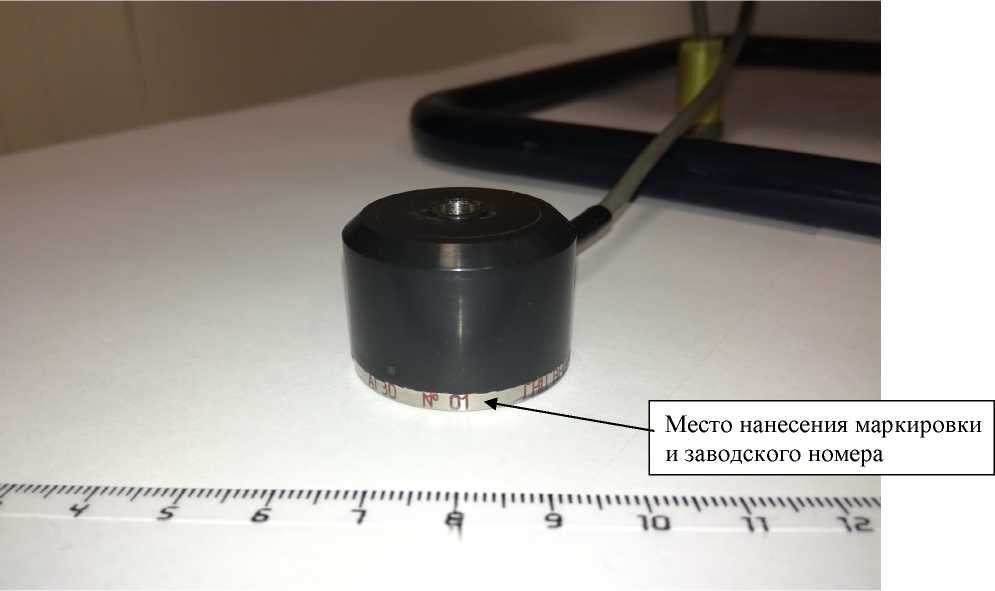

Общий вид вибропреобразователя АГ30, указание места нанесения маркировки и заводского номера приведены на рисунке 1. Пломбирование вибропреобразователя АГ30 не производится.
Нанесение знака поверки на вибропреобразователь АГ30 не предусмотрено.
Заводской номер наносится на изделие методом гравирования, и размещают на наружной поверхности нижней части корпуса. Формат нанесения заводского номера буквенно-числовой.
Рисунок 1 - Общий вид вибропреобразователей АГ30

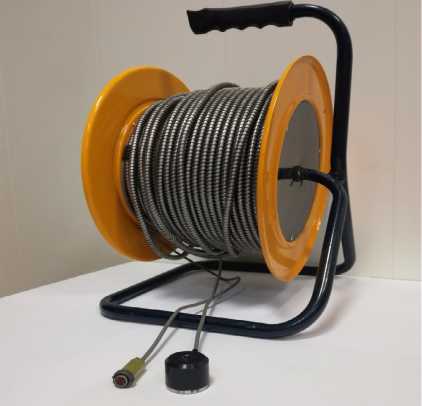

Общий вид вибропреобразователя АГ30 с выходным кабелем, намотанным на катушку, и выходным негерметичным разъемом приведен на рисунке 2.
Рисунок 2 - Общий вид вибропреобразователя АГ30 с выходным кабелем, намотанным на катушку, и выходным негерметичным разъемом
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон частот, Гц: - при креплении на винт - при креплении на магнит |
от 5 до 10 000 от 5 до 5000 |
|
Коэффициент преобразования, мВ-с2-м-1 |
10±3; 100±20 |
|
Доверительные границы основной относительной погрешности коэффициента преобразования вибропреобразователя, при доверительной вероятности 0,95, % |
±5 |
|
Неравномерность частотной характеристики относительно значения на частоте 160 Гц, дБ, не более: - при креплении на винт - при креплении на магнит |
±3 ±2 |
|
Частота установочного резонанса, кГц, не менее: - при креплении на винт - при креплении на магнит |
26 10 |
|
Коэффициент гармоник, %, не более |
1 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5 |
|
Значение спектральной плотности мощности собственных шумов вибропреобразователя, приведенных ко входу, в дБ отн. 1 м2-с-4Тц-1, дБ, не более: - на частоте 5 Гц - на частоте 10 кГц |
минус 70 минус 80 |
|
Постоянная составляющая выходного напряжения, мВ, не более |
50 |
|
Изменение коэффициента преобразования за межповерочный интервал (долговременная стабильность), дБ, не более |
1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное измеряемое гармоническое ускорение, м^с’2 для коэффициента преобразования: 10 мВ-с2-м-1 100 мВ-с2-м-1 |
500 50 |
|
Пределы допускаемой дополнительной погрешности коэффициента преобразования, вызванной изменением температуры окружающей среды, %/°С |
±0,2 |
|
Напряжение питания постоянного тока, В |
±(12 ± 2) |
|
Сила тока потребления, мА, не более |
10 |
|
Габаритные размеры (без кабеля), мм, не более: - диаметр - высота |
32 26 |
|
Масса (без кабеля), г, не более |
100 |
|
Длина выходного кабеля, м |
от 0,1 до 50 |
Продолжение таблицы 2
|
Рабочие условия эксплуатации: - температура окружающего воздуха,°С - температура окружающей воды, °С - относительная влажность окружающего воздуха при 30 °С, %, не более - избыточное гидростатическое давление, МПа, не более |
от -40 до +50 от -4 до +35 90 0,5 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации МГФК.402152.011 РЭ и формуляра МГФК.402152.011 ФО типографским способом.
Комплектность
Таблица 3 - Комплектность вибропреобразователей АГ30
|
Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
|
Вибропреобразователь |
АГ30 |
1 |
Коэффициент преобразования, длина кабеля и наличие металлорукава определяется требованием заказчика |
|
Руководство по эксплуатации |
МГФК.402152.011 РЭ |
1 |
Количество по требованию заказчика, не менее 1 экз. в каждый адрес поставки |
|
Формуляр |
МГФК.402152.011 ФО |
1 | |
|
Методика поверки |
1 |
По требованию заказчика | |
|
Комплект принадлежностей |
- |
1 |
По требованию заказчика |
Примечание:
В комплект принадлежностей входит: пятка магнитная МГФК.684111.007 и винт МГФК.758151.108.
Сведения о методах измерений
приведены в пункте 3 документа МГФК. 402152.011 РЭ «Вибропреобразователь АГ30. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
ГОСТ Р ИСО 8042-2002 «Вибрация и удар. Датчики инерционного типа для измерений вибрации и удара. Устанавливаемые характеристики»;
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования»;
МГФК.402152.011 ТУ «Вибропреобразователь АГ30. Технические условия».
