Стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм
| Номер в ГРСИ РФ: | 67324-17 |
|---|---|
| Категория: | Стенкомеры |
| Производитель / заявитель: | ЗАО "Кировский завод "Красный инструментальщик", г.Киров |
Стенкомеры индикаторные предназначены для измерений толщины стенок труб и других аналогичных изделий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67324-17 |
| Действует | по 02.05.2022 |
| Наименование | Стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 429ab428-9216-a732-00c8-39a53fbc2586 |
Производитель / Заявитель
ООО "НПО "КировИнструмент", РОССИЯ, г.Киров
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5255
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5123 (97%) |
| Неуспешных поверок (СИ непригодно) | 132 (3 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
67324-17: Описание типа
2021-67324-17.pdf
|
Скачать | 566.1 КБ | |
|
67324-17: Методика поверки
2021-mp67324-17.pdf
|
Скачать | 161.5 КБ |
Описание типа
Назначение
Стенкомеры индикаторные предназначены для измерения толщины стенок труб и других аналогичных изделий.
Физическая величина - длина (мм).
Описание
Принцип действия основан на преобразовании перемещения измерительного стержня при помощи передаточного механизма в перемещение стрелки по шкале, отградуированной в мм.
Стенкомер индикаторный состоит из корпуса, в котором установлены отсчетное устройство (индикатор) с измерительным стержнем и неподвижный стержень.
Для отвода измерительного стержня имеется арретир. Измерительные поверхности стенкомеров имеют сферическую форму.
Для нулевой установки стенкомера С-50 в качестве установочной меры используется концевая мера 3-25 ГОСТ 9038-90.
Число модификаций - 5 (С-2, С-10А, С-10Б, С-25, С-50), отличающиеся друг от друга ценой деления отсчетного устройства, диапазоном измерений, глубиной измерения, наименьшим диаметром измеряемого отверстия, массой и габаритными размерами.
Стенкомеры индикаторные выпускаются под товарным знаком Ей
Общий вид средств измерений представлен на рисунках 1 -3.

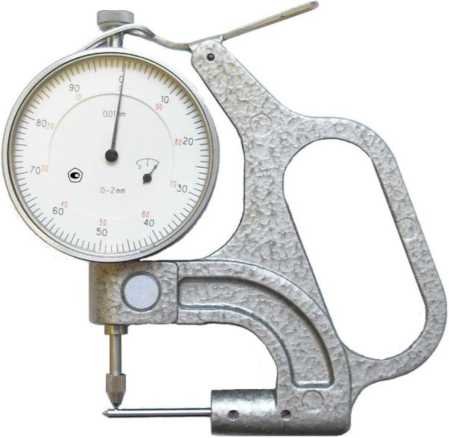

Рисунок 1 - Общий вид стенкомера типа С-2, С-10А

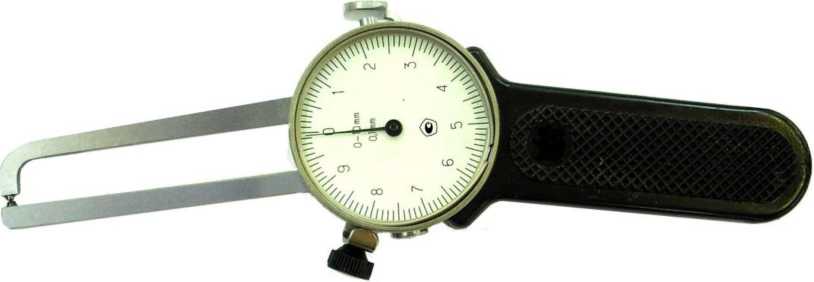

Рисунок 2 - Общий вид стенкомера типа С-10Б

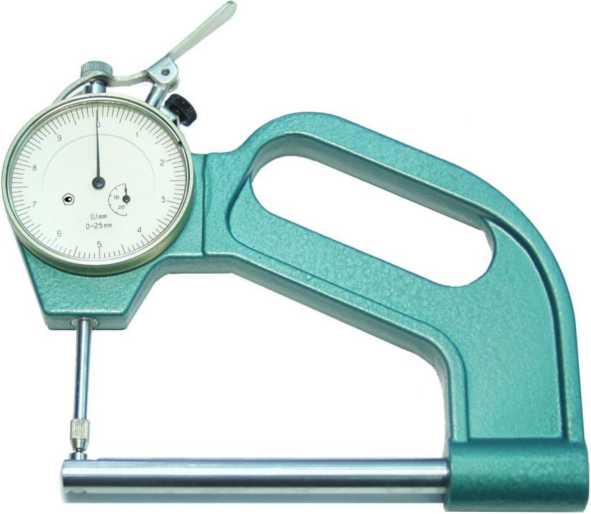

Рисунок 3 - Общий вид стенкомера типа С-25, С-50
Пломбирование стенкомеров индикаторных не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для стенкомера типа | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Диапазон измерений, мм |
от 0 до 2 |
от 0 до 10 |
от 0 до 10 |
от 0 до 25 |
от 25 до 50 |
|
Цена деления, мм |
0,01 |
0,01 |
0,10 |
0,10 |
0,10 |
|
Глубина измерений, мм, не менее |
25 |
40 |
60 |
100 |
160 |
Продолжение таблицы 1
|
Наименование характеристики |
Значение для стенкомера типа | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Наименьший диаметр отверстия, мм, не более |
3 |
5 |
7 |
12 |
20 |
|
Измерительное усилие, Н, не более |
1,5 |
1,5 |
2,5 |
4,0 |
4,0 |
|
Колебание измерительного усилия, Н, не более |
0,6 |
0,6 |
1,2 |
2,0 |
2,0 |
|
Твердость измерительных поверхностей, изготовленных из стали, не менее |
61 HRC | ||||
|
Пределы допускаемой погрешности, мм: - на участке до 1 мм - на всем диапазоне измерений |
±0,01 ±0,015 |
±0,01 ±0,018 |
— ±0,1 |
— ±0,1 |
— ±0,1 |
|
Размах показаний, мм, |
1/3 цены деления | ||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для стенкомера типа | ||||
|
С-2 |
С-10А |
С-10Б |
С-25 |
С-50 | |
|
Масса, кг, не более |
0,32 |
0,32 |
0,20 |
0,45 |
0,75 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
120x35x125 |
120x35x125 |
175x35x65 |
170x30x165 |
235x30x195 |
|
Средний срок службы, лет, не менее |
4 | ||||
|
Условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность воздуха, %, не более |
от +5 до +35 80 | ||||
Знак утверждения типа
наносится на шкалу отсчетного устройства методом офсетной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество для стенкомера типа, шт. | ||||
|
С-2 |
С-10А |
С-10Б | С-25 |
С-50 | ||
|
Стенкомер |
1 | ||||
|
Мера установочная |
— |
— |
— |
— |
1 |
|
Футляр |
1 | ||||
|
Руководство по эксплуатации С-2-С-50.000 РЭ |
1 | ||||
Сведения о методах измерений
приведены в разделе 2 руководства по эксплуатации.
Нормативные документы
ГОСТ 11358-89 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм.
Технические условия
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм
