Газоанализаторы портативные RAE Systems мод. MicroRAE
| Номер в ГРСИ РФ: | 67356-17 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "RAE Systems Inc.", США |
Г азоанализаторы портативные RAE Systems модель MicroRAE (далее - газоанализаторы) предназначены для автоматического одновременного измерения содержания кислорода, токсичных газов и довзрывоопасной концентрации горючих газов, паров и их смесей в воздухе рабочей зоны, а также для сигнализации о превышении измеряемой величиной установленных пороговых значений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67356-17 |
| Наименование | Газоанализаторы портативные |
| Модель | RAE Systems мод. MicroRAE |
| Срок свидетельства (Или заводской номер) | 02.05.2022 |
Производитель / Заявитель
Фирма "RAE Systems Inc.", США, завод-изготовитель "RAE Systems (Shanghai) Inc.", Китай
Поверка
| Зарегистрировано поверок | 1029 |
| Найдено поверителей | 25 |
| Успешных поверок (СИ пригодно) | 982 (95%) |
| Неуспешных поверок (СИ непригодно) | 47 (5%) |
| Актуальность информации | 20.12.2024 |
Поверители
Скачать
| 67356-17: Описание типа СИ | Скачать | 115 КБ | |
| 67356-17: Методика поверки | Скачать | 714.8 КБ |
Описание типа
Назначение
Газоанализаторы портативные RAE Systems модель MicroRAE (далее - газоанализаторы) предназначены для автоматического одновременного измерения содержания кислорода, токсичных газов и довзрывоопасной концентрации горючих газов, паров и их смесей в воздухе рабочей зоны, а также для сигнализации о превышении измеряемой величиной установленных пороговых значений.
Описание
Газоанализаторы портативные RAE Systems модель MicroRAE (RAE Systems и RAE Systems by Honeywell являются зарегистрированными марками Honeywell International Inc.) представляют собой переносные индивидуальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в пластиковом обрезиненном корпусе. На лицевой панели корпуса расположены жидкокристаллический дисплей, две многофункциональных клавиши управления, отверстия звуковой сигнализации и забора пробы. По периметру корпуса расположены излучатели световой сигнализации. В нижней части корпуса находится разъем для подключения зарядного устройства. На тыльной стороне корпуса расположен зажим типа «крокодил» из нержавеющей стали.
Принцип действия газоанализаторов основан на следующих физико-химических методах анализа:
- электрохимический для измерения объемной кислорода (O2), сероводорода (H2S), оксида углерода (CO); цианистого водорода (HCN);
- термокаталитический для измерения концентрации горючих газов, паров и их смесей. Концентрация горючих компонентов может отображаться как в долях от нижнего концентрационного предела распространения пламени (% НКПР), так и в объёмных долях.
Способ отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
- измерение содержания от одного до четырех определяемых компонентов газовой смеси и отображение полученных значений на дисплее;
- сигнализацию (визуальную на дисплее, звуковую, световую, вибрация) о превышении заданных пороговых значений определяемого компонента, низком заряде батареи;
- самодиагностику при включении и во время работы;
- хранение журнала событий в энергонезависимой памяти;
- обмен данными со смартфоном при помощи технологии Bluetooth ®;
- обмен данными с ПЭВМ при помощи кабеля передачи данных. Кабель подключается к ПЭВМ через USB порт.
Дополнительно газоанализаторы могут иметь функцию геолокации GPS и беспроводной передачи данных по технологии Mesh и Wi-Fi.
Газоанализаторы имеют степень защиты оболочки IP67 по ГОСТ 14254-96.
Газоанализаторы выполнены во взрывозащищенном исполнении 1 Ex d ia IIC T4 Gb X, РО Ex ia I Ma X.
Общий вид газоанализатора и место пломбировки корпуса для ограничения несанкционированного доступа представлены на рисунках 1 - 2.

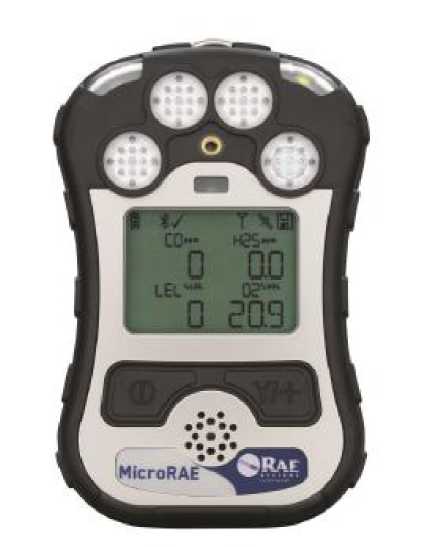

Рисунок 1 - Общий вид газоанализатора MicroRAE

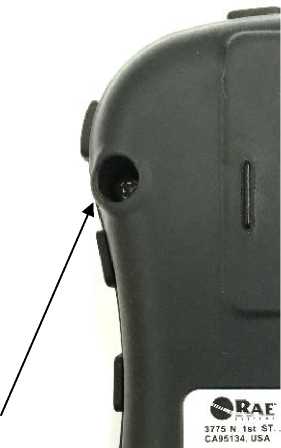

Рисунок 2 - Место пломбировки корпуса для ограничения несанкционированного доступа
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MicroRAE V1.10(PGM-2600).hex |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.10 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Диапазоны измерений и пределы допускаемых значений основной погрешности измерительных каналов токсичных газов и кислорода
|
Определяемый компонент |
Диапазон показаний, об. доля |
Диапазон измерений, об. доля |
Пределы допускаемых значений основной погрешности, % | |
|
приведенной к верхнему значению поддиапазона измерений |
относительной | |||
|
O2 |
от 0 до 30 % |
от 0 до 10 % включ. |
±5 |
- |
|
св. 10 до 21 % |
- |
±5 | ||
|
H2S |
от 0 до 100 млн-1 |
от 0 до 10 млн-1 включ. |
±10 |
- |
|
св. 10 до 100 млн-1 |
- |
±10 | ||
|
Определяемый компонент |
Диапазон показаний, об. доля |
Диапазон измерений, об. доля |
Пределы допускаемых значений основной погрешности, % | |
|
приведенной к верхнему значению поддиапазона измерений |
относительной | |||
|
CO |
от 0 до 1000 млн-1 |
от 0 до 50 млн-1 включ. |
±10 |
- |
|
св. 50 до 1000 млн-1 |
- |
±10 | ||
|
HCN |
от 0 до 50 млн-1 |
от 0 до 1 млн-1 включ. |
±20 |
- |
|
св. 1 до 50 млн-1 |
- |
±20 | ||
Таблица 3 - Диапазоны измерений и пределы допускаемых значений основной погрешности измерительного канала горючих компонентов.
|
Определяемый компонент |
Диапазон показаний, об. доля, %НКПР3) |
Диапазон измерений, в котором нормируются характеристики погрешности, об. доля, %НКПР |
Пределы допускаемых значений основной абсолютной погрешности, % НКПР |
|
Сумма углеводородов CH1) |
от 0 до 100 % НКПР |
от 0 до 50 % НКПР |
±5 |
|
Метан2) (СН4) |
от 0 до 4,4 % (от 0 до 100 % НКПР) |
от 0 до 2,2 % (от 0 до 50 % НКПР) |
±5 |
|
Пропан2) (СзН8) |
от 0 до 1,7 % (от 0 до 100 % НКПР) |
от 0 до 0,85 % (от 0 до 50 % НКПР) |
±5 |
|
Водород2) (H2) |
от 0 до 4,0 % (от 0 до 100 % НКПР) |
от 0 до 2,0 % (от 0 до 50 % НКПР) |
±5 |
|
Примечания: 1) Поверочным компонентом при измерении концентрации суммы углеводородов является метан (СН4). 2) Пределы допускаемых значений основной погрешности для каналов измерения метана, пропана, водорода нормированы при наличии в анализируемой среде только одного определяемого компонента. 3) Значения НКПР указаны для горючих газов и паров в соответствии с ГОСТ 30852.19-2002. | |||
Таблица 4 - Дополнительные метрологические характеристики
|
Наименование параметра |
Значение |
|
Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей и контролируемой сред в рабочих условиях эксплуатации от температуры, при которой определялась основная погрешность, на каждые 10 oC, в долях от пределов допускаемой основной погрешности |
0,3 |
|
Время установления показаний T0,9, с, не более | |
|
- для измерительного канала горючих компонентов |
10 |
|
- для измерительных каналов H2S, CO, О2 |
40 |
|
- для HCN |
160 |
|
Примечание - время установления показаний нормировано при скорости потока 0,5 л/мин. | |
Таблица 5 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более: |
118х76х28 |
|
Масса, г, не более |
200 |
|
Время зарядки, час, не более |
6 |
|
Время работы после полной зарядки, час -без беспроводных подключений -с беспроводными подключениями |
15 11 |
|
Срок службы сенсоров, месяцев, не менее - HCN -остальные сенсоры |
18 24 |
|
Срок службы газоанализатора, лет, не менее |
10 |
Таблица 6 - Условия эксплуатации
|
Диапазон температуры окружающей среды, oC |
от -45 до +60 |
|
Диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
Относительная влажность воздуха, %, не более |
95 (без конденсации влаги) |
Знак утверждения типа
наносится на корпус газоанализаторов способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки газоанализаторов приведен в таблице 7
Таблица 7
|
Наименование |
Количество |
|
Г азоанализатор |
1 шт. (количество сенсоров в соответствии с заказом) |
|
Калибровочный колпачок |
1 шт. |
|
Адаптер переменного тока |
1 шт. |
|
Зарядное устройство |
1 шт. |
|
Кабель передачи данных |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Калибровочный сертификат |
1 экз. |
|
Методика поверки |
1 экз. на партию |
|
Дополнительные принадлежности поставляются по заказу. | |
Поверка
осуществляется по документу МП 67356-17 «Газоанализаторы портативные RAE Systems модель MicroRAE. Методика поверки», утвержденному ФБУ «Нижегородский ЦСМ» 18 января 2017 г.
Основные средства поверки:
- государственные стандартные образцы - поверочные газовые смеси (ГСО-ПГС), выпускающиеся по ТУ 2114-001-02567296-2015 состава метан - воздух № 10653 - 2015, пропан -воздух № 10653 - 2015, оксид углерода - воздух № 10653 - 2015, кислород - азот № 10651 - 2015, водород - азот № 10653 - 2015, выпускающиеся по ТУ 2114-014-20810646-2014 состава сероводород - азот № 10537-2014, HCN - азот № 10547 - 2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма в свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP).
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
Техническая документация фирмы-изготовителя.
