Термогирлянды
| Номер в ГРСИ РФ: | 67362-17 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Термогирлянды предназначены для измерений температуры в пресной воде методом прямых измерений в составе системы распределенных измерителей температуры СРТ (далее -СРТ).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67362-17 |
| Действует | по 02.05.2022 |
| Наименование | Термогирлянды |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 43e06ae0-bd11-9699-0f2d-8d5696876b7a |
Производитель / Заявитель
ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), РОССИЯ, пос.Менделеево
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67362-17: Описание типа
2017-67362-17.pdf
|
Скачать | 185 КБ | |
|
67362-17: Методика поверки
2017-mp67362-17.pdf
|
Скачать | 452.9 КБ |
Описание типа
Назначение
Термогирлянды предназначены для измерений температуры в пресной воде методом прямых измерений в составе системы распределенных измерителей температуры СРТ (далее -СРТ).
Описание
Термогирлянда состоит из блока управления и термокосы, которая представляет собой грузонесущий кабель с интегрированными в него цифровыми датчиками температуры в количестве 10 штук. Принцип действия датчиков основан на измерении температуры контактным методом с последующим преобразованием результатов измерений в стандартизованные цифровые интерфейсные сигналы. Датчики расположены с шагом 2 метра и измеряют температуру воды методом прямых измерений по запросу блока управления.
Один конец термокосы заканчивается загерметизированным соединителем, имеющим усилие на разрыв соединиль-кабель не менее 70 кгс и предназначенным для подключения к бую СРТ. Другой конец термокосы загерметизирован и имеет петлю с интегрированным в нее нержавеющим коушом для подвеса груза. Длина термокосы составляет не менее 25 метров.
Блок управления располагается в буе СРТ и состоит из модуля управления, установленного в термомодуле. Блок управления служит для считывания и обработки данных, поступающих от датчиков, их электропитания, и обмена информацией по запросу с системой СРТ. Электрический интерфейс обмена с СРТ представляет собой последовательный интерфейс по стандарту RS-232.
Внешний вид термогирлянды представлен на рисунке 1.
Ввиду неразборности конструкции термогирлянды пломбирование от несанкционированного доступа не предусмотрено.

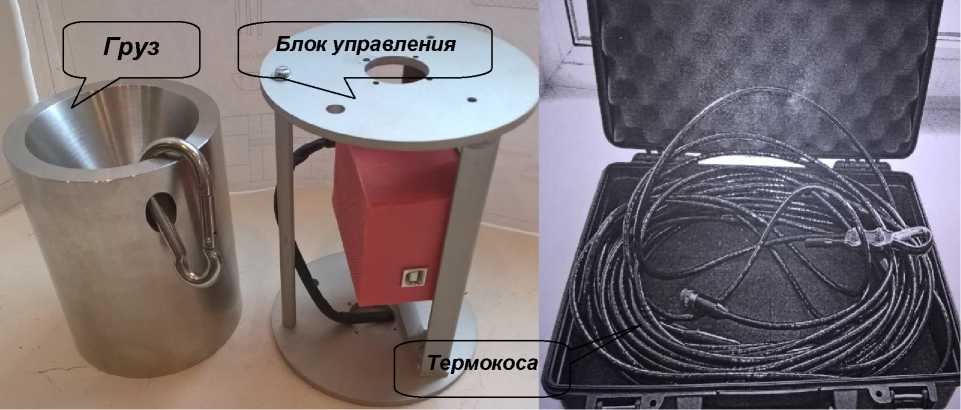

Рисунок 1 - Внешний вид термогирлянды
Программное обеспечение
Работоспособность термогирлянды обеспечивается программным обеспечением (ПО) блока управления, которое выполняет функции сбора, обработки, хранения, представления и передачи измерительной информации.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТермоПро |
|
Номер версии (идентификационный номер ПО) |
1.01 |
|
Цифровой идентификатор ПО (контрольная сумма) |
0D12F741 |
|
Алгоритм вычисления цифрового идентификатора ПО |
Сложение двоичного кода слов программного модуля |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
|
Наименование |
Значение |
|
Диапазон измерений температуры, °С |
от +0,5 до +30 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,3 |
|
Разрешение по температуре, °С, |
0,1 |
|
Напряжение питания постоянного тока, В |
5 |
|
Количество датчиков температуры, штук |
10 |
|
Длина грузонесущего кабеля, м, не менее |
25 |
|
Шаг размещения датчиков температуры на грузонесущем кабеле, м |
2+0,1 |
|
Рабочие условия применения: - рабочая среда - диапазон температуры рабочей среды, оС |
пресная вода от +0,5 до +30 |
Знак утверждения типа
наносится на титульные листы формуляра МГФК.405219.002 ФО и руководства по эксплуатации МГФК.405219.002 РЭ методом компьютерной графики.
Комплектность
Комплект поставки термогирлянды приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение документа |
Количество |
Примечание |
|
Термокоса |
МГФК.405219.001 |
1 | |
|
Блок управления |
МГФК.468332.144 |
1 | |
|
ЗИП |
1 |
По требованию заказчика | |
|
Руководство по эксплуатации |
МГФК.405219.002 РЭ |
1 |
|
Наименование |
Обозначение документа |
Количество |
Примечание |
|
Формуляр |
МГФК.405219.002 ФО |
1 | |
|
Методика поверки |
МГФК.405219.002 МП |
1 |
Поверка
осуществляется по документу МГФК.405219.002 МП «Инструкция. Термогирлянды. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 07 декабря 2016 г.
Основные средства поверки:
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-4-2; рег.№ 57557-14;
- термостат переливной прецизионный типа ТПП-1.3, рег.№ 33744-07.
Допускается применять аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке антенны.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры.
Термогирлянда. Технические условия МГФК.405219.002 ТУ.
