Спектрометры эмиссионные SpectroCheck
| Номер в ГРСИ РФ: | 67372-17 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Spectro Analytical Instruments GmbH", Германия |
Спектрометры эмиссионные SpectroCheck (далее - спектрометры) предназначены для измерения массовой доли элементов в металлах по аттестованным методикам измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67372-17 |
| Действует | по 02.05.2027 |
| Наименование | Спектрометры эмиссионные |
| Модель | SpectroCheck |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b4145d99-5246-40f8-2458-13881bd7d38d |
Производитель / Заявитель
Фирма "Spectro Analytical Instruments GmbH", Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67372-17: Описание типа
2017-67372-17.pdf
|
Скачать | 93.5 КБ | |
|
67372-17: Методика поверки
2017-mp67372-17.pdf
|
Скачать | 292.6 КБ |
Описание типа
Назначение
Спектрометры эмиссионные SpectroCheck (далее - спектрометры) предназначены для измерения массовой доли элементов в металлах по аттестованным методикам измерений.
Описание
Принцип действия спектрометров основан на анализе оптических эмиссионных спектров излучений, возникающих в измеряемом образце под воздействием искрового разряда. Интенсивность спектров пропорциональна массовой доле элементов в образце.
Источником возбуждения оптического излучения является искровой разряд в среде аргона. Регистрация эмиссионных спектров осуществляется ультрафиолетовой оптической системой.
Спектрометр представляет собой прибор, состоящий из искрового стенда, CCD -детекторов, плазма-генератора и блока управления.

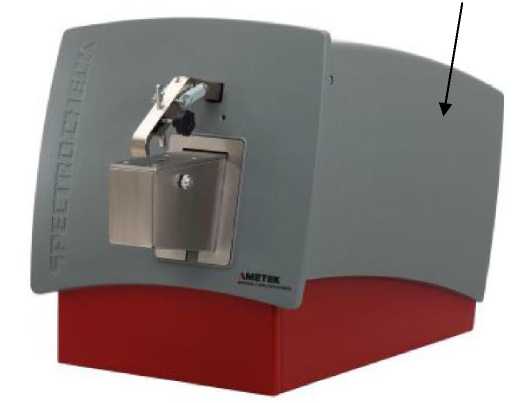

Фотография внешнего вида спектрометра представлена на рисунке 1. Место нанесения знака поверки указано стрелкой.
Пломбировка спектрометра не предусмотрена.
место нанесения знака поверки
Рисунок 1 - Внешний вид спектрометра
Программное обеспечение
Спектрометры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Программное обеспечение спектрометра заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Spark Analyzer Pro CHECK |
|
Номер версии ПО |
- |
|
Цифровой идентификатор ПО |
- |
Конструкция спектрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений массовой доли элементов, % |
от 0,0001 до 50 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей относительной погрешности результатов измерений в диапазоне, %: от 0,0001 до 0,01 % включ. св. 0,01 до 1 % включ. св. 1 до 50,0 % включ. |
10 5 2 |
|
Пределы допускаемой относительной погрешности результатов измерений в диапазоне, %: от 0,0001 до 0,01 % включ. св. 0,01 до 1 % включ. св. 1 до 50,0 % включ. |
±20 ±10 ±5 |
|
Параметры электропитания: напряжение, В частота, Гц потребляемая мощность, В А |
от 95 до 240 50/60 400 |
|
Габаритные размеры, мм (высота х длина х ширина), не более |
547 х 510 х 865 |
|
Масса, кг, не более |
51 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность воздуха, % |
от +10 до +35 от 20 до 80 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на боковую панель корпуса спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Количество, шт. |
|
Спектрометр |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП 79-241-2016 |
1 |
Поверка
осуществляется по документу МП 79-241-2016 «ГСИ. Спектрометры эмиссионные SpectroCheck.
Методика поверки», утвержденному ФГУП «УНИИМ» «30» июня 2016 г.
Основные средства поверки:
- стандартные образцы состава сталей углеродистых и легированных: ГСО 4165-91П, ГСО 2489-91 - 2497-91 (аттестованные значения - массовая доля элементов от 0,0022 до 2,23 %, абсолютная погрешность от ±0,0005 % до ±0,01 %);
- стандартный образец состава сталей легированных типов ГСО 4506-92П - 4510-92П (аттестованные значения - массовая доля элементов от 0,0057 до 19,75 %, абсолютная погрешность от ±0,0004 % до ±0,06 %);
- стандартный образец состава меди ГСО 8096-2002 комплект МБ (аттестованные значения - массовая доля элементов от 0,00003 до 0,20 %, абсолютная погрешность от ±0,00001 % до ±0,007 %);
- стандартные образцы состава латуни ГСО 10742-2016 (аттестованные значения -массовая доля элементов от 0,00134 до 74,0 %, абсолютная погрешность от ±0,00026 % до ±0,4 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде наклейки наносится на боковую панель корпуса спектрометра, как показано на рисунке 1.
Сведения о методах измерений
ГОСТ Р 54153-2010 Сталь. Метод атомно-эмиссионного спектрального анализа
ГОСТ 27611-88 Чугун. Методы фотоэлектрического спектрального анализа
ГОСТ 9717.2-82 Медь. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9716.2-79 Сплавы медно-цинковые. Метод спектрального анализа по металлическим стандартным образцам с фотоэлектрической регистрацией спектра
ГОСТ 3221-85 Алюминий первичный. Методы спектрального анализа
ГОСТ 7727-81 Алюминий литейный деформируемый. Методы спектрального анализа
Методика измерений представлена в руководстве по эксплуатации
Нормативные документы
Техническая документация изготовителя «Spectro Analytical Instruments GmbH», Германия.
