Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX
| Номер в ГРСИ РФ: | 67383-17 |
|---|---|
| Производитель / заявитель: | Фирма "Sigrist-Photometer AG", Швейцария |
Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX (далее по тексту - анализаторы) предназначены для автоматического определения концентрации нефтепродуктов и растворенных органических веществ в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок, в пластовых водах нефтедобычи.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67383-17 |
| Действует | по 02.05.2022 |
| Наименование | Анализаторы содержания нефтепродуктов в воде |
| Модель | OilGuard 2, OilGuard 2 EX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | abaa56de-60d6-9d8d-5b0e-68b789ea9aee |
Производитель / Заявитель
Фирма "Sigrist-Photometer AG", ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67383-17: Описание типа
2017-67383-17.pdf
|
Скачать | 189.7 КБ | |
|
67383-17: Методика поверки
2017-mp67383-17.pdf
|
Скачать | 467.5 КБ |
Описание типа
Назначение
Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX (далее по тексту - анализаторы) предназначены для автоматического определения концентрации нефтепродуктов и растворенных органических веществ в питьевых, сточных, природных, морских водах, в оборотной воде энергоустановок, в пластовых водах нефтедобычи.
Описание
Принцип действия анализаторов основан на измерении флуоресценции нефтепродуктов при ультрафиолетовом возбуждении в исследуемой жидкости.
Анализатор представляет собой автономный, стационарный промышленный прибор. Конструктивно анализатор выполнен в виде блока управления и проточной ячейки: закрытого типа KPFL 30 (рассчитанной на максимальную температуру анализируемой жидкости +100 °C) для измерения концентрации нефтепродуктов в пробе под избыточным давлением до 1 МПа или ячейки с измерением в свободно падающей струе в пробе без избыточного давления (KPFLJ VA - нержавеющая сталь (рассчитанной на максимальную температуру анализируемой жидкости +40 °C), KPFLJC PVDF - поливинилхлорид (рассчитанной на максимальную температуру анализируемой жидкости +95 °C))
Анализаторы состоят из:
- корпуса с фотометром и встроенным рабочим блоком,
- измерительного модуля,
- контрольного (калибровочного)блока.
Анализаторы имеют встроенный жидкокристаллический сенсорный дисплей, выходы 4-20 мА, цифровые выходы, протоколы Profibus DP (опционально), HART (опционально), Modbus RTU (опционально), Ethernet, Modbus TCP.
Анализаторы выпускаются в следующих модификациях: OilGuard 2 и OilGuard 2 EX, которые отличаются исполнением корпуса. Модель OilGuard 2 EX выполнена во взрывозащищенном корпусе. Маркировка взрывозащиты 1 Ех рх ib IIC T4 Gb.
Общий вид анализаторов представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

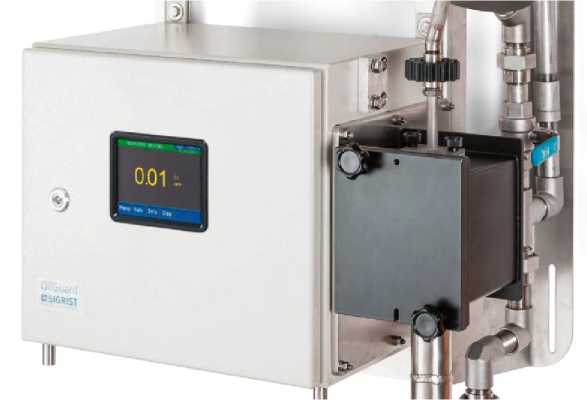

Рисунок 1 - Анализаторы содержания нефтепродуктов в воде OilGuard 2
Рисунок 2 - Анализаторы содержания нефтепродуктов в воде OilGuard 2 EX
Model name Serial No Manufactured
Рисунок 3 - Схема пломбировки, обозначение места нанесения знака поверки и маркировки: 1 - Производитель; 2 - Страна происхождения; 3 - Название изделия; 4 - Серийный номер;
5 - дата производства; 6 - Рабочее напряжение; 7 - Диапазон частот; 8 - Мощность;
9 - информация о взрывозащите; 10 - Информация по утилизации
PROCESS-PHOTOMETER CH-6373 Ennetbiirgen www.photometer.com
Made in Switzerland
OilGuard 2 Ex 632010 ---
April 2014 — 230 VAC---
50/60 Hz — max. 65 W —
BVS 12 ATEX E 143 lECEx BVS 12.0087 Ex px ПС T4 Gb
Supply of protective gas
Medium Air
Inlet Pressure 1.5 bar
Purge volume 300 I
Typ SApx 17 40 40 30 Project 1626.2014
Место нанесения
знака поверки
Место пломбировки
Программное обеспечение
Управление работой анализаторов осуществляется с помощью встроенного программного обеспечения SiPhoV324.uc3, предназначенного для обработки результатов измерений, настройки параметров работы анализатора, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между анализатором и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально).
Идентификационные данные метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SiPhoV324.uc3 |
|
Номер версии (идентификационный номер) ПО |
V324 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
OilGuard 2 |
OilGuard 2 EX | |
|
Диапазон измерений концентрации нефтепродуктов, мг/л |
от 0,5 до 1000,0 | |
|
Пределы допускаемой относительной погрешности измерения концентрации нефтепродуктов, % |
±3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
OilGuard 2 |
OilGuard 2 EX | |
|
Время измерения, с |
Непрерывно | |
|
Габаритные размеры, мм не более |
700x500x350 | |
|
Масса, кг, не более |
38 | |
|
Питание от сети переменного тока: - напряжением, В - частота, Гц |
230 50/60 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсации влаги), %, не более |
от +15 до +35 от 10 до 90 | |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Таблица 4
|
Наименование |
Количество, шт. |
|
Анализатор содержания нефтепродуктов в воде OilGuard 2 или OilGuard 2 EX* |
1 |
|
Контрольный блок (калибровочный) |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Примечание: * в соответствии с заказом | |
Поверка
осуществляется по документу МП 008.Д4-17 «ГСИ. Анализаторы содержания нефтепродуктов в воде OilGuard 2, OilGuard 2 EX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 января 2017 г.
Основные средства поверки:
Стандартный образец содержания нефтепродуктов в водорастворимой матрице ГСО 7117-97.
Основные метрологические характеристики:
Массовая концентрация от 0,005 до 5,000 мг/дм3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус анализатора (место нанесения указано на рисунке 3).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «SIGRIST-PHOTOMETER AG», Швейцария
