Спектрофотометры V-730, V-750, V-760, V-770, V-780

Назначение

Спектрофотометры моделей V-730, V-750, V-760, V-770, V-780 предназначены для измерения спектральных коэффициентов направленного пропускания в различных объектах.

Описание

Принцип действия спектрофотометров основан на измерении отношения интенсивности излучения, падающего на исследуемый объект к интенсивности прошедшего излучения.

Спектрофотометры представляют собой стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Спектрофотометры моделей V-730, V-750, V-760, V-770, V-780 построены по двухлучевой оптической схеме. Для разложения излучения в спектр в спектрофотометре используется монохроматор с дифракционной решеткой. В качестве источника видимого и ближнего инфракрасного излучения применяется вольфрамовая галогенная лампа, в качестве источника УФ (ультрафиолетового) излучения применяется дейтеривая лампа. Спектрофотометр V-730 оснащается детектором на основе кремниевого фотодиода. Спектрофотометр V-750, V-760 оснащаются детекторами на основе ФЭУ. Спектрофотометр V-770 оснащается детектором на основе ФЭУ для ультрафиолетовой и видимой области спектра и детектором на основе сульфида свинца для ближней инфракрасной области спектра. Модель спектрофотометра V-780 оснащена детектором на основе ФЭУ (фотоэлектронный умножитель) для ультрафиолетовой и видимой области спектра и детектором на основе арсенида индия-галия для ближней инфракрасной области спектра.

Все модели спектрофотометров обладают функцией автоматического сканирования спектра и отличаются спектральным диапазоном. Спектрофотометры управляются от персонального компьютера с помощью поставляемого вместе с ними пакета программного обеспечения. Общий вид спектрофотометров приведен на рисунках 1, 2, 3, 4, 5.

Пломбирование спектрофотометров моделей V-730, V-750, V-760, V-770, V-780 не предусмотрено.

Место нанесения знака поверки

Рисунок 1 - Общий вид спектрофотометра модели V-730

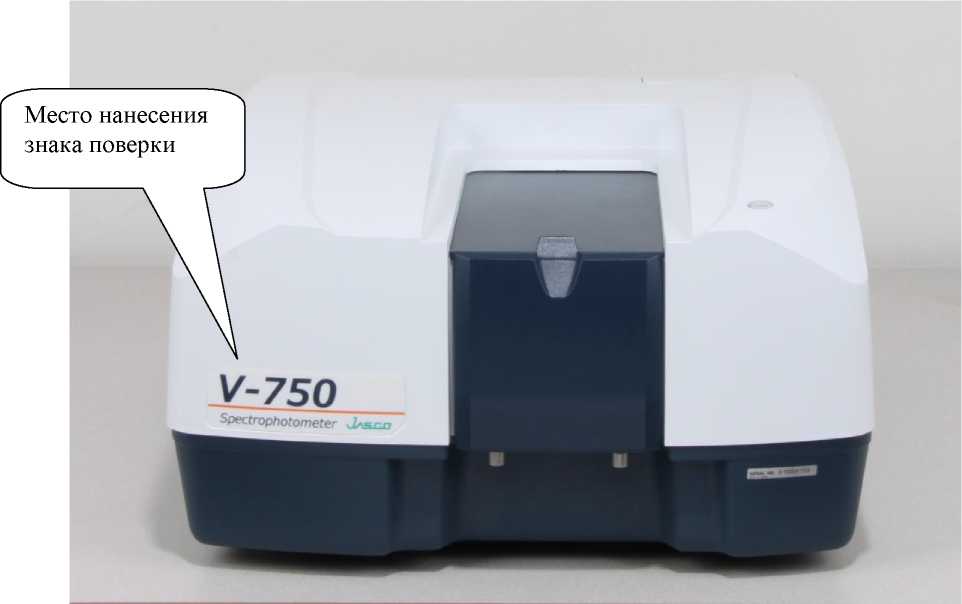

Рисунок 2 - Общий вид спектрофотометра модели V-750

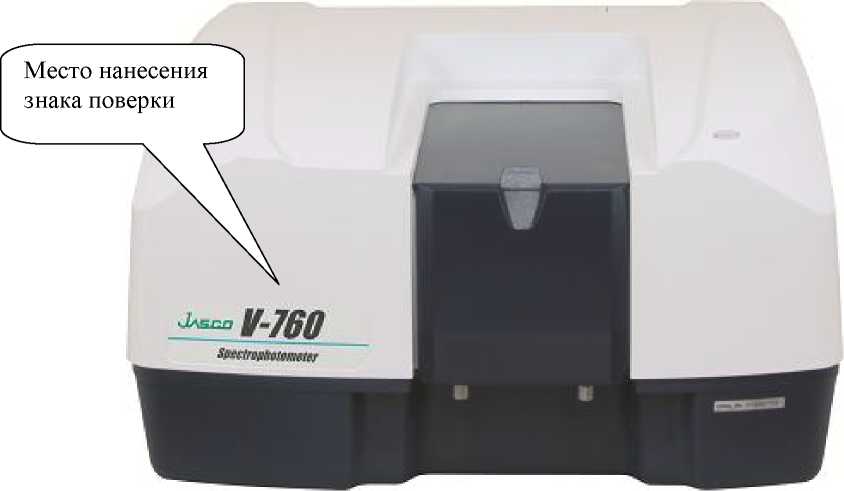

Рисунок 3 - Общий вид спектрофотометра модели V-760

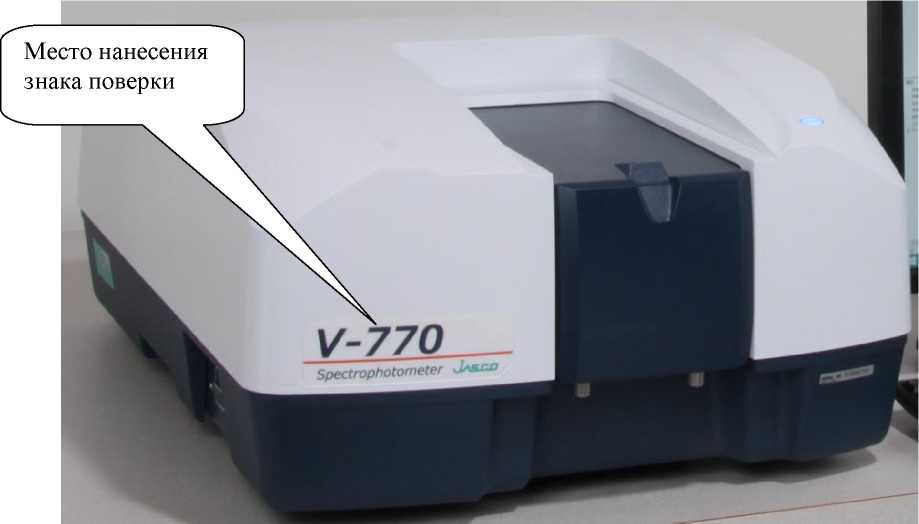

Рисунок 4 - Общий вид спектрофотометра модели V-770

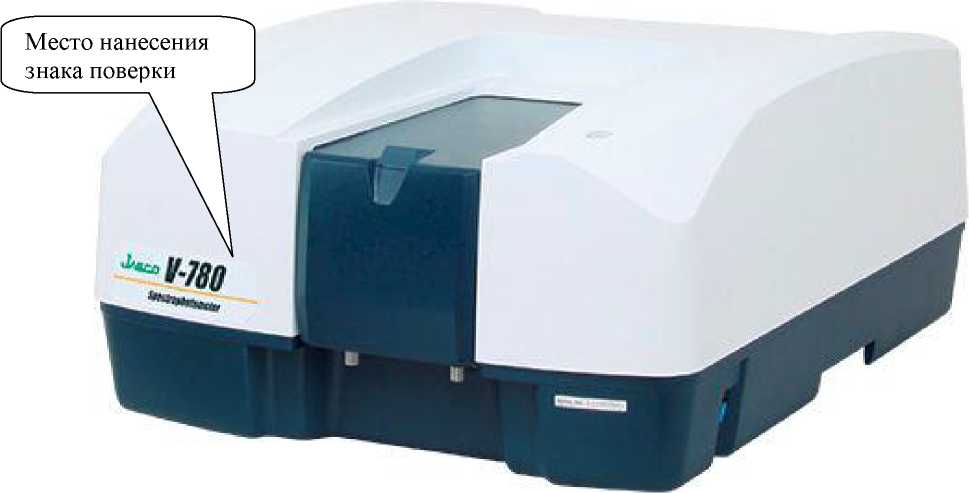

Рисунок 5 - Общий вид спектрофотометра модели V-770

Программное обеспечение

Спектрофотометры поставляются совместно с пакетом автономного программного обеспечения “Spectra Manager ”.

аблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО

Программное обеспечение выполняет следующие функции:

- управление прибором;

- установка режимов работы прибора;

- определение спектрального коэффициента направленного пропускания;

- получение спектров поглощения и пропускания исследуемых проб;

- обработка и хранение результатов измерений;

- построение калибровочных зависимостей;

- проведение диагностических тестов прибора;

У ровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

Таблица 2 - Метрологические характеристики

Примечание: 1 Пределы допускаемой абсолютной погрешности спектрофотометра нормированы в спектральном диапазоне от 190 до 2700 нм.

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на спектрофотометры в виде клеевой этикетки и на титульных листах руководств по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП-242-2064-2017. «Спектрофотометры моделей V-730, V-750, V-760, V-770, V-780. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 30 января 2017 года.

Основные средства поверки:

- комплект светофильтров КС-105, погрешность ±0,25 % для светофильтров из стекла НС-8 и ±0,5 % для светофильтров из стекла КУВИ;

- государственный рабочий эталон 2-го разряда единицы длины волны в диапазоне от 0,2 до 3,2 мкм или шире по ГОСТ Р 8.763-2011.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) на спектрофотометры, как указано на рисунках 1, 2, 3, 4, 5.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.

Техническая документация изготовителя.
