Измерители электрического сопротивления Микромиллиомметры ИКС-1А
| Номер в ГРСИ РФ: | 67447-17 |
|---|---|
| Производитель / заявитель: | ООО "Челэнергоприбор", г.Челябинск |
Измерители электрического сопротивления Микромиллиомметры ИКС-1А (далее -измерители) предназначены для измерения электрических сопротивлений постоянному току, в том числе электрического сопротивления контактов коммутационных устройств, контактных соединений, а также для измерений и контроля электрического сопротивления при производстве, ремонте и регламентном обслуживании низкоиндуктивных электрических аппаратов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67447-17 |
| Действует | по 10.05.2027 |
| Наименование | Измерители электрического сопротивления |
| Модель | Микромиллиомметры ИКС-1А |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d006b4ec-c182-42fb-1aa6-8922d90b0aae |
Производитель / Заявитель
ООО "Челэнергоприбор", РОССИЯ, г.Челябинск
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
4953
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4935 (100%) |
| Неуспешных поверок (СИ непригодно) | 18 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67447-17: Описание типа
2017-67447-17.pdf
|
Скачать | 422.6 КБ | |
|
67447-17: Методика поверки
2017-mp67447-17.pdf
|
Скачать | 644 КБ |
Описание типа
Назначение
Измерители электрического сопротивления Микромиллиомметры ИКС-1А (далее -измерители) предназначены для измерения электрических сопротивлений постоянному току, в том числе электрического сопротивления контактов коммутационных устройств, контактных соединений, а также для измерений и контроля электрического сопротивления при производстве, ремонте и регламентном обслуживании низкоиндуктивных электрических аппаратов.
Описание
Измерители выполняют измерение электрического сопротивления четырехзондовым (четырехточечным) методом. Во время изменения через токовые зонды по контролируемому участку цепи протекает стабильный ток известной силы. С помощью потенциальных зондов напряжение, создаваемое этим током на контролируемом участке цепи, поступает на вход измерителя, где преобразуется в цифровой код. Микроконтроллер измерителя, с учетом необходимых поправок, рассчитывает значение сопротивления и выводит его на индикатор измерителя.
Измеритель собран в пластиковом корпусе, имеющем гнезда для подключения соединительных проводов и разъем для подключения зарядного устройства. На поверхности корпуса имеется окно индикатора и кнопки управления.
Конструкция предусматривает возможность пломбирования корпуса измерителя после его поверки для предотвращения несанкционированных вмешательств в схемы включений измерителей.
Область применения: предприятия энергетики, производство и передача электроэнергии.

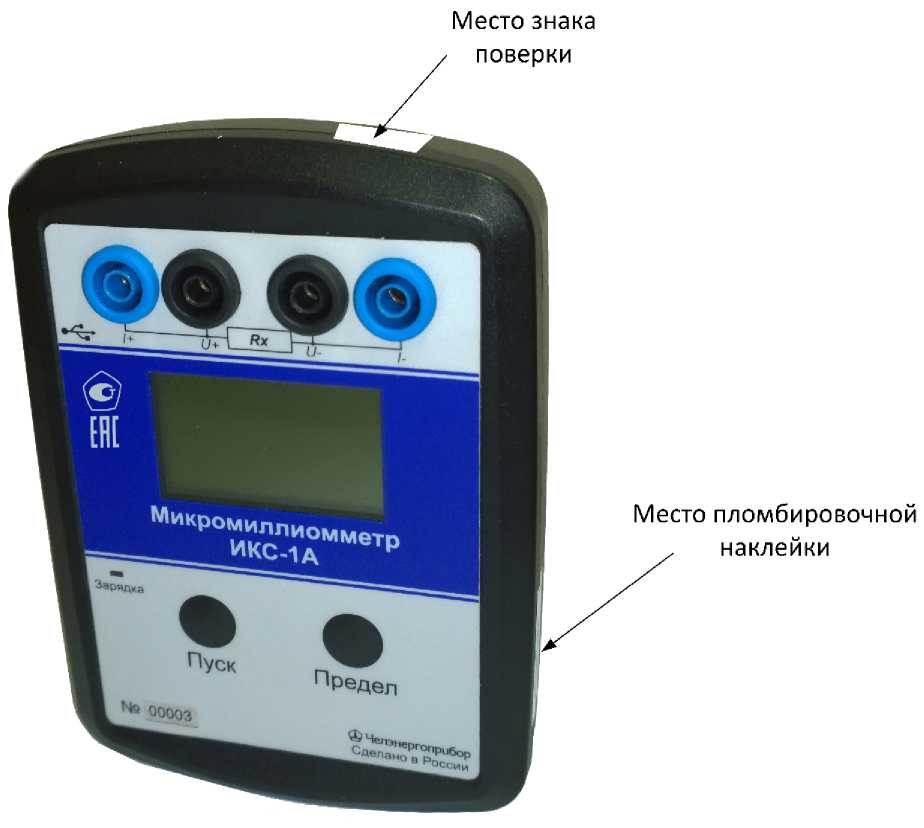

Внешний вид измерителей, места пломбирования и место нанесения знака поверки показаны на рисунке 1.
Рисунок 1 - Внешний вид измерителя с местами пломбирования и местом нанесения знака поверки
Программное обеспечение
Программное обеспечение (ПО) измерителей обеспечивает их работоспособность, выбор диапазона измерения и контроль измерительного тока.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО измерителей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IKS-1A |
|
Номер версии (идентификационный номер ПО) |
- |
|
Цифровой идентификатор ПО |
e121e26c6ab0a66702fed514d19696 |
|
Другие идентификационные данные |
MD-5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Технические характеристики
Общие метрологические и технические характеристики измерителей приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых электрических сопротивлений, Ом |
от 0,000001 до 200 |
|
Пределы допускаемой основной погрешности измерения сопротивления (R) в диапазоне от 100 до 10000 мкОм, % |
±[0,1+0,02(0,01/R-1)] |
|
Пределы допускаемой основной относительной погрешности измерения сопротивления в диапазоне от 0,01 до 200 Ом, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений сопротивления (R) в диапазоне от 100 до 10000 мкОм, при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, % |
±[0,1+0,02(0,01/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности измерений сопротивления в диапазоне от 0,01 до 200 Ом, при наличии внешнего однородного магнитного поля частотой 50 Гц напряженностью до 400 А/м, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений сопротивления (R) в диапазоне от 100 до 10000 мкОм, при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне температур, % |
±[0,1+0,02(0,01/R-1)] |
|
Пределы допускаемой дополнительной относительной погрешности измерений сопротивления в диапазоне от 0,01 до 200 Ом, при изменении температуры окружающего воздуха от нормальных до предельных значений в рабочем диапазоне, % |
±0,1 |
|
Время установления рабочего режима, с, не более |
2 |
|
Время одного измерения, с, не более |
3 |
|
Интервал времени между измерениями, с, не менее |
3 |
Таблица 3 - Технические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Средний срок службы прибора, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Тип аккумулятора |
литий-железо-фосфатный |
|
Время заряда аккумуляторной батареи, ч, не более |
3 |
|
Диапазон рабочих температур, °C |
от -20 до +55 |
|
Диапазон температур транспортирования и хранения, °C |
от -30 до +60 |
|
Габаритные размеры прибора (длина^ширина^высота), мм, не более |
140x100x35 |
|
Масса прибора, кг, не более |
0,25 |
Знак утверждения типа
наносится на лицевой панели измерителя, а также титульных листах эксплуатационной и сопроводительной документации методом офсетной печати.
Комплектность
Комплектность измерителей приведена в таблице 4.
Таблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель электрического сопротивления Микромиллиомметр ИКС-1А |
- |
1 |
|
Наименование |
Обозначение |
Количество |
|
Соединительный провод со щупом в виде зажима типа «крокодил», обеспечивающий 4-проводную схему измерения |
- |
2 |
|
Провод USB для присоединения к блоку питания или ПК |
- |
1 |
|
Блок питания с USB-выходом |
- |
1 |
|
Руководство по эксплуатации |
ПТМР.411212.020 РЭ |
1 |
|
Паспорт |
ПТМР.411212.020 ПС |
1 |
|
Методика поверки |
ПТМР.411212.020 МП |
1 |
|
Сумка для переноски |
- |
1 |
Поверка
осуществляется по документу ПТМР.411212.020 МП «Измерители электрического сопротивления
Микромиллиомметры ИКС-1А. Методика поверки», утвержденному ФГУП «ВНИИМС» 06.03.2017 г.
Основные средства поверки:
однозначная мера электрического сопротивления Р310 номиналом 0,001 Ом, кл.т. 0,01 (регистрационный номер в Федеральном информационном фонде 1162-58);
однозначная мера электрического сопротивления Р310 номиналом 0,01 Ом, кл.т.0,01
(регистрационный номер в Федеральном информационном фонде 1162-58)
однозначная мера электрического сопротивления Р321 номиналом 0,1 Ом, кл.т. 0,1
(регистрационный номер в Федеральном информационном фонде 1162-58)
однозначная мера электрического сопротивления Р323 номиналом 0,0001 Ом, кл.т. 0,05
(регистрационный номер в Федеральном информационном фонде 1683-62)
магазин сопротивления Р4831 кл.т. 0,02 (регистрационный номер в Федеральном информационном фонде 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на верхнюю сторону измерителя в виде голографической наклейки и в виде оттиска в паспорт или в свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 23706-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ 26.51.43-017-71693739-2016 Измерители электрического сопротивления Микромил
лиомметры ИКС-1А. Технические условия
