Блоки регулирования малогабаритные БРМ
| Номер в ГРСИ РФ: | 67487-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Автоматика-Э", г.Омск |
Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67487-17 |
| Действует | по 10.05.2022 |
| Наименование | Блоки регулирования малогабаритные |
| Модель | БРМ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 51a8b0a8-dff8-8a9f-8f72-007b89d2884a |
Производитель / Заявитель
ООО "Автоматика-Э", РОССИЯ, г.Омск
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67487-17: Описание типа
2020-67487-17.pdf
|
Скачать | 436.2 КБ | |
|
67487-17: Методика поверки
2020-mp67487-17.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Блоки регулирования малогабаритные БРМ (далее - БРМ) предназначены для измерений силы и напряжения постоянного тока.
Описание
Принцип действия БРМ основан на аналого-цифровом преобразовании аналоговых или дискретных входных сигналов, в цифровой код.
Конструктивно блоки регулирования малогабаритные БРМ (далее - БРМ) выполнены в виде платы центрального процессора с установленными на ней мезонинами аналогового ввода и/или дискретного ввода/вывода(до четырех мезонинов): ВАС-4, ВДС-4, ФАС-4, ФДС-4.
На лицевой панели расположены:
- элементы индикации, служащие для отображения текущей информации о параметрах и режимах работы БРМ (светодиоды);
- три кнопки управления («Сбр. Неиспр.», «Авт./Руч.», «Акт./Пас.»);
- розетка «LAN» - для обмена информацией по Ethernet.
Измерительные каналы БРМ формируются на основе мезонинов ввода аналоговых сигналов (ВАС-4) и мезонинов ввода дискретных сигналов (ВДС-4). Каждый мезонин содержит четыре измерительных канала.
Каналы формирования аналоговых и дискретных сигналов БРМ формируются на основе мезонинов формирования аналоговых сигналов (ФАС-4) и мезонинов формирования дискретных сигналов (ФДС-4). Каждый мезонин содержит четыре канала.
БРМ могут применяться для измерений и измерительных преобразований выходных сигналов датчиков технологических объектов, с последующим формированием сигналов управления исполнительными механизмами технологических объектов по установленным алгоритмам управления.

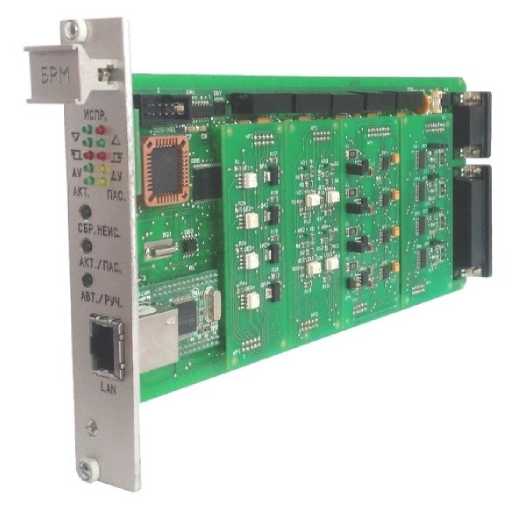

Общий вид БРМ приведен на рисунке 1. Пломбирование БРМ не предусмотрено.
Рисунок 1 - Общий вид БРМ
Программное обеспечение
В состав программного обеспечения БРМ входят:
- базовое программное обеспечение;
- системное программное обеспечение (метрологически значимая часть);
- прикладное программное обеспечение.
Функции метрологически значимой части программного обеспечения: сбора, обработки и передачи измеренных значений по Ethernet.
Конструкция БРМ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
fr.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 10.1.1.1 |
|
Цифровой идентификатор ПО |
недоступен |
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2-6.
Таблица 2 - Метрологические характеристики каналов ввода аналоговых сигналов
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы постоянного тока или напряжения, % |
±0,25 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности в рабочих условиях эксплуатации, % |
±0,25-(1+0,05-|Мн|)* |
|
* где t - температура, при которой проводится измерение, °С; tn - температура нормальных условий измерений (tn = +20), °С. | |
Таблица 3 - Метрологические характеристики каналов ввода дискретных сигналов
|
Наименование характеристики |
Значение |
|
Тип сигнала |
дискретный |
|
Рабочий диапазон входного сигнала постоянного тока, В |
от 0 до 24 В |
Таблица 4 - Метрологические характеристики каналов формирования аналоговых сигналов
|
Наименование характеристики |
Значение |
|
Диапазон формирований силы постоянного тока, мА |
от 0 до 20 |
|
Диапазон формирований напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к диапазону формирований) погрешности формирования силы постоянного тока или напряжения, % |
±0,25 |
|
Пределы допускаемой приведенной (к диапазону формирований) погрешности в рабочих условиях эксплуатации, % |
±0,25-(1+0,05-|Мн|)* |
|
* где t - температура, при которой проводится измерение, °С; tn - температура нормальных условий измерений (tH = +20), °С. | |
Таблица 5 - Метрологические характеристики каналов формирования дискретных сигналов
|
Наименование характеристики |
Значение |
|
Тип выходного ключа |
беспотенциальный транзисторный ключ |
|
Максимальное коммутируемое напряжение, В |
30 |
|
Максимальный ток коммутации, А |
0,2 |
Таблица 6 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
5,00±0,25 и 24,00±1,20 |
|
Ток, потребляемый БРМ, А, не более: - от источника питания 5,0 В - от источника питания 24,0 В |
0,16 0,25 |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
129 26 247 |
|
Масса, кг, не более |
0,3 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
20±5 80 от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +10 до +40 80 от 84,0 до 106,7 |
|
Средний срок службы, лет Среднее время наработки на отказ, ч |
10 100000 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Комплектность приведена в таблице 7.
Таблица 7
|
Наименование |
Обозначение |
Количество |
|
Блок регулирования малогабаритный БРМ |
- |
1 шт. |
|
Паспорт |
АВБП.426469.241 ПС |
1 экз. |
|
Руководство по эксплуатации |
АВБП.426469.241 РЭ |
1 экз. на партию до двадцати БРМ |
|
Пульт проверки БРМ |
АВБП.441461.023 |
По согласованию с заказчиком |
Поверка
осуществляется по документу АВБП.426469.241 РЭ «Блок регулирования малогабаритный БРМ. Руководство по эксплуатации», приложение Б, с изменением № 1 утвержденному
ФБУ «Омский ЦСМ» 28.07.2020 г.
Основные средства поверки:
- калибратор программируемый П320 (рег. №7493-79): верхний предел выдаваемого калиброванного напряжения 10 В; пределы допускаемой основной погрешности калиброванного напряжения ±(20^Uk+40) мкВ; верхний предел выдаваемого калиброванного тока 100 мА; пределы допускаемой основной погрешности калиброванного тока ±(0,14к+1) мкА;
- вольтметр универсальный В7-72 (рег. №26425-09): верхний предел диапазона измерений постоянного напряжения 20 В, пределы допускаемой основной погрешности ±(0,003 % от U + 0,001 % от Uk) В, диапазон измерений силы постоянного тока от 0,0002 до 1 А, пределы допускаемой основной погрешности ±(0,025 % от U + 0,01 % от Ik) А.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик БРМ с требуемой точностью.
Знак поверки наносится в паспорт и (или) свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ТУ 4217-23767649-2009 Средства программируемой автоматики перестраиваемой структуры. СПА-ПС. Версия 2. Программируемые контроллеры. ПК. Общие технические условия
