Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 (далее -генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 26,5 ГГц.

Информация по Госреестру

Основные данные
Номер по Госреестру 67514-17
Действует по 10.05.2027
Наименование Генераторы сигналов
Модель RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ db38b7dc-5475-49b9-0f8b-e5827bf979f2
Производитель / Заявитель

Компания "Anapico Ltd.", Швейцария

Поверка

Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 780 (98%)
Неуспешных поверок (СИ непригодно) 18 (2 %)
Актуальность информации 04.01.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

67514-17: Описание типа
2023-67514-17.pdf
Скачать 1 MБ
67514-17: Методика поверки
2023-mp67514-17.pdf
Скачать 7.1 MБ

Описание типа

Назначение

Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26 (далее - генераторы) предназначены для формирования стабильных по частоте и мощности сигналов в диапазоне частот от 9 кГц до 26,5 ГГц.

Описание

Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним термостатированным или внешним задающим генератором. В генераторах возможна генерация, как непрерывная, так и с амплитудной, импульсной, частотной, фазовой и ЛЧМ модуляциями.

Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность 0,001 Гц.

Конструктивно генераторы выполнены в виде переносного моноблока в металлическом корпусе, управление изменением выходных характеристик обеспечивается с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального ПО и персонального компьютера. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, значения частоты и уровня, а также сообщения об ошибках.

Генераторы изготавливаются в следующих модификациях (исполнениях): RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26, отличающиеся диапазонами рабочих частот.

Заводской номер состоит из цифро-буквенного обозначения в виде трех групп, состоящего из арабских цифр и букв латинского алфавита, разделенных дефисами, размещен на наклейке, приклеенной на заднюю стенку прибора. Место нанесения заводского номера представлено на рисунке 4.

Знак поверки в виде наклейки с изображением знака поверки наносится на свободном от надписей пространстве задней панели генератора. Место нанесения знака поверки представлено на рисунке 4.

Функциональные возможности генераторов определяются составом опций, входящих в комплект генераторов. Перечень опций, их функциональные возможности и наличие в составе генераторов приведен в таблице 1.

Таблица 1 - Перечень опций для модификаций RFSG2, RFSG4, RFSG6

Наименование опций

Обозначение опций

RFSG2

RFSG4

RFSG6

Внутренняя аккумуляторная батарея

RSFG2-B3

RSFG4-B3

RSFG6-B3

Модуляция сигналов аэронавигационных систем, имитация сигналов всенаправленных маяков VOR, имитация сигналов системы захода на посадку самолета ILS

-

-

RFSG6-AVIO

Расширение динамического диапазона до -100 дБм

RFSG2-PE3

RFSG4-PE3

RFSG6-PE3

Установка интерфейса GPIB

RFSG2-GPIB

RFSG4-GPIB

RFSG6-GPIB

Исполнение прибора в корпусе для монтажа в стойку, 19 дюймов

RFSG2-1URM

RFSG4-1URM

RFSG6-1URM

Перенос ВЧ-выхода на заднюю панель

RFSG2-REAR

RFSG4-REAR

RFSG6-REAR

Комплект для монтажа в 19 дюймовую стойку

RFSG-RM

RFSG-RM

RFSG-RM

Исполнение корпуса с сенсорным дисплеем

RFSG2-TP

RFSG4-TP

RFSG6-TP

Прочная и компактная сумка для переноса портативных приборов

RSFG-BAG

RSFG-BAG

RSFG-BAG

Таблица 2 - Перечень опций для модификаций RFSG12, RFSG20, RFSG26

Наименование опции

Обозначение опций

RFSG12

RFSG20

RFSG26

Расширение частотного диапазона до 9 кГц

RFSG12-9K

RFSG20-9K

-

Расширение динамического диапазона до -90 дБм

RFSG12-PE3

RFSG20-PE3

RFSG26-PE3

Высокая выходная мощность

RFSG12-HP

RFSG20-HP

RFSG26-HP

Установка интерфейса GPIB

RFSG12-GPIB

RFSG20-GPIB

RFSG26-GPIB

Быстрое переключение частоты

RFSG12-FS

RFSG20-FS

RFSG26-FS

Внутренняя аккумуляторная батарея

RFSG12-B3

RFSG20-B3

RFSG26-B3

Установка интерфейса GPIB

RFSG12-GPIB

RFSG20-GPIB

RFSG26-GPIB

Исполнение прибора в корпусе для монтажа в стойку, 19 дюймов

RFSG12-1URM

RFSG20-1URM

RFSG26-1URM

Исполнение корпуса с сенсорным дисплеем

RFSG12-TP

RFSG20-TP

RFSG26-TP

Перенос ВЧ-выхода на заднюю панель

RFSG12-REAR

RFSG20-REAR

RFSG26-REAR

Комплект для монтажа в 19 дюймовую стойку

RFSG-RM

RFSG-RM

RFSG-RM

Прочная и компактная сумка для переноса портативных приборов

RFSG-BAG

RFSG-BAG

RFSG-BAG

Общий вид генераторов с указанием мест нанесения знака поверки, знака утверждения типа и пломбирования приведён на рисунках 1 - 6.

Место нанесения знака утверждения типа

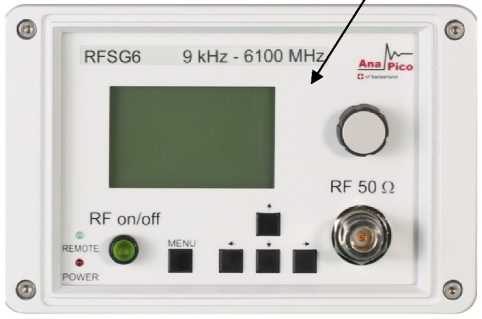

Рисунок 1 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6

Место нанесения знака утверждения типа

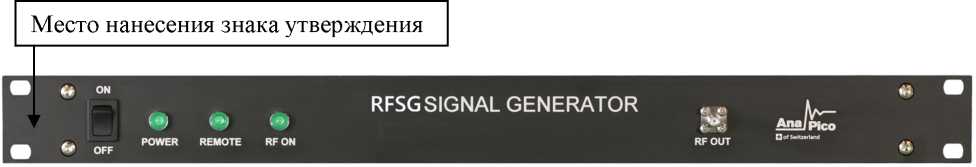

Рисунок 3 - Общий вид лицевой панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26 в исполнении корпуса с сенсорным дисплеем

Место нанесения знака поверки

&

ФМ

AM PULSE a

REF

IN

REF

OUT

<3*

&

TRIG

IN

FUNC

OUT

OFF

DC6V

Место нанесения заводского номера

Место пломбировки

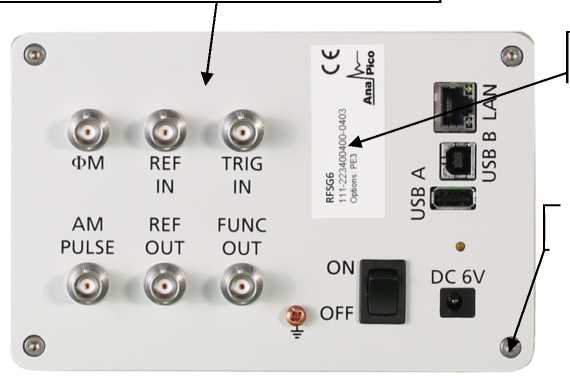

Рисунок 4 - Общий вид задней панели генераторов сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20,RFSG26

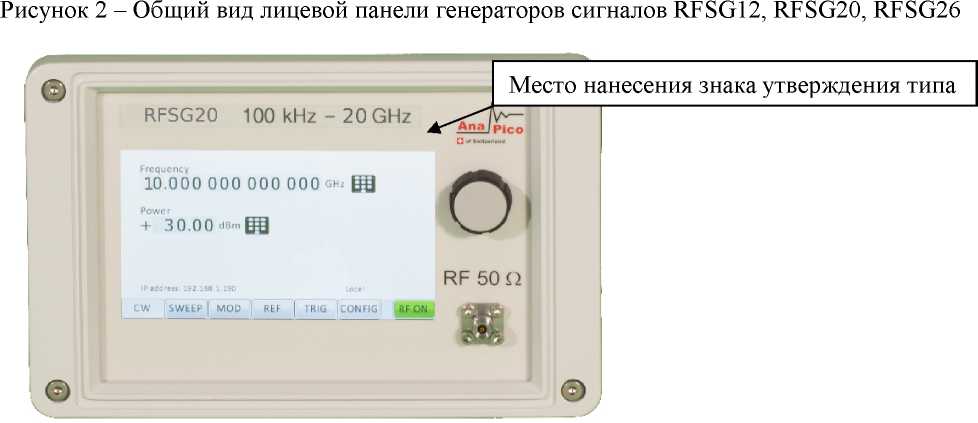

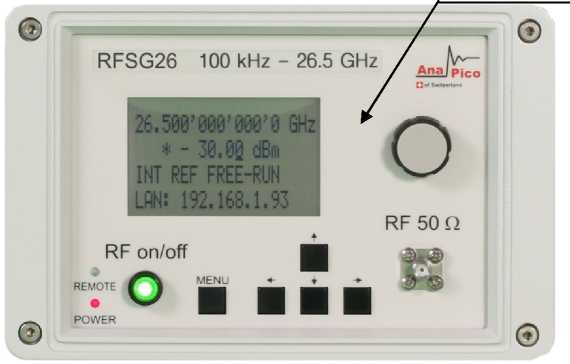

Рисунок 5 - Общий вид лицевой панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно

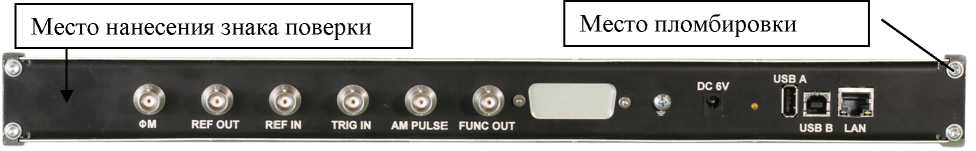

Рисунок 6 - Внешний вид задней панели генераторов сигналов RFSG12, RFSG20, RFSG26 с опциями RFSG12-1URM, RFSG20-1URM,RFSG26-1URM соответственно.

Программное обеспечение

Генераторы имеют встроенное программное обеспечение (далее - ПО). Метрологически значимая часть ПО генераторов представляет собой программный продукт «ПО для генераторов RFSG».

Конструкция генераторов, благодаря наличию мест пломбировки, исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО

не ниже V 2.100

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Технические характеристики

Таблица 4 - Метрологические характеристики генераторов RFSG2, RFSG4, RFSG6

Наименование характеристики

Значение

Диапазон частот для моделей, кГц:

- RFSG2

- RFSG4

- RFSG6

от 9,0 до 2,0-106 от 9,0 до 4,0-106 от 9,0 до 6,1-106

Пределы допускаемой относительной погрешности установки частоты

±5,0-10-7

Дискретность установки частоты, Г ц

0,001

Диапазон установки уровня выходного сигнала в диапазонах частот, дБм (1) - от 100 кГц до 50 МГц включ.

- св. 50 МГц

от -30 до +10 от -30 до +18

Диапазон установки уровня выходного сигнала с опциями RFSG2-PE3 RFSG4-PE3, RFSG6-PE3 в диапазоне частот, дБм

- от 100 кГц до 50 МГц включ.

- св. 50 МГц

от -100 до +9 от -100 до +17

Пределы допускаемой относительной погрешности установки уровня выходного сигнала для значений, дБ

от -100 до -80 дБм включ.

св. -80 до -20 дБм включ.

св. -20 до +10 дБм включ.

св. +10 дБм

±1,8 ±1,3 ±0,8 ±0,8

Уровень гармонических составляющих относительно уровня основного сигнала +10 дБм в диапазоне частот от 100 кГц до 6 ГГ ц (или максимальной частоты генератора), дБн (2), не более

-30

Уровень негармонических составляющих относительно уровня основного сигнала в диапазоне частот от 1 МГц до 6 ГГц (или максимальной частоты генератора), дБн, не более

-75

Наименование характеристики

Значение

Уровень субгармонических составляющих относительно уровня основного сигнала +10 дБм в диапазоне частот от 2 до 6 ГГц (или максимальной частоты генератора), дБн, не более

-70

Уровень фазовых шумов в диапазоне частот и отстройке от несущей 20 кГц, дБн/Гц, не более: от 9 кГц до 1 ГГц включ.

св. 1 до 2 ГГц включ.

св. 2 до 4 ГГц включ.

св. 4 до 6 ГГц включ.

-128

-122

-115

-112

Значение вспомогательного коэффициента N: от 0,37 до 0,75 ГГц включ.

св. 0,75 до 1,50 ГГц включ.

св. 1,5 до 3,0 ГГц включ.

св. 3,0 до 6,1 ГГц включ.

0,125 0,25 0,5

1

Частотная модуляция

(ЧМ)

Значение максимальной девиации в диапазоне частот, МГц, не менее:

- до 0,37 ГГц включ.

-св. 0,37 ГГц

2

N-100

Диапазон частот модулирующего сигнала, кГц

от 0 до 800

Пределы допускаемой абсолютной погрешности установки девиации частоты при модулирующей частоте 1 кГц, Гц

±(0,05^Дч(3) + 20),

Фазовая модуляция (ФМ)

Значения максимальной девиации фазы в диапазоне частот от 0,37 до 6,1 ГГц, рад, не менее

от 0 до V80

Диапазон частот модулирующего сигнала, кГц

от 0 до 800

Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более V80 рад, полоса пропускания 100 кГц), рад

±(0,05^Дф (4) + 0,01),

Амплитудная модуляция (АМ)

Диапазон установки коэффициента АМ (Кам), %

от 0 до 95

Пределы допускаемой абсолютной погрешности установки Кам, %

±3

Импульсная модуляция (ИМ)

Динамический диапазон импульсного модулирующего сигнала, дБ, не менее

80

Длительность фронта/среза импульсного модулирующего сигнала, нс, не более

7

Минимальная ширина импульсного модулирующего сигнала, нс, не более:

- автоматическая регулировка (АРУ) выключена

- автоматическая регулировка (АРУ) включена

30 50000

Окончание таблицы 4

Наименование характеристики

Значение

Частота повторения импульсного модулирующего сигнала, МГ ц

от 0 до 5

(1) - Здесь и далее по тексту сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт

(2) - Здесь и далее по тексту сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте

(3) - Здесь и далее по тексту Дч - установленное значение девиации частоты, Г ц

(4) - Здесь и далее по тексту Дф - установленное значение девиации фазы, рад

Таблица 5 - Метрологические характеристики генераторов RFSG12, RFSG20, RFSG26

Наименование характеристики

Значение

Частотные характеристики

Диапазон частот для моделей, кГц:

- RFSG12

- RFSG20

- RFSG26

опция 9 кГц:

- RFSG12-9K

- RFSG20-9K

от 100,0 до 12,0-106 от 100,0 до 20Д106 от 100,0 до 26,5-106

от 9,0 до 12,0-106 от 9,0 до 20Д106

Пределы допускаемой относительной погрешности установки частоты

±5,0-10-7

Дискретность установки частоты, Г ц

0,001

Выходные характеристики

Диапазон установки уровня выходного сигнала для моделей RFSG12, RFSG20, RFSG26, дБм

от -20 до +15

Диапазон установки уровня выходного сигнала с опцией

RFSG12-PE3, RFSG20-PE3, RFSG26-PE3, дБм

от -90 до +13

Диапазон установки уровня выходного сигнала с опцией

RFSG12-HP, RFSG20-HP, RFSG26-HP, дБм

от 200 МГц до 6 ГГц включ.

св. 6 ГГц до 16 ГГц включ.

св. 16 ГГц

от -20 до +24 от -20 до +23 от -20 до +18

Диапазон установки уровня выходного сигнала с опциями RFSG12-HP, RFSG20-HP, RFSG26-HP и RFSG12-PE3, RFSG20-PE3, RFSG26-PE3, дБм в диапазоне частот от 200 МГц до 10 ГГц включ. св. 10 до 16 ГГц включ. св. 16 до 20 ГГц включ. св. 20 до 24 ГГц включ.

св. 24 ГГц

от -90 до +22 от -90 до +20 от -90 до +18 от -90 до +15 от -90 до +13

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности установки уровня выходного сигнала при частотах от 100 кГц для значений, дБ:

- менее или равно -65 дБм на частотах до 10 ГГц включ.:

±2,5

-св. -65 до -15 дБм включ.

±0,7

-св. -15 до +15 дБм включ.

±0,6

-св. +15 дБм

±0,9

Спектральные характеристики

Уровень гармонических составляющих относительно уровня основного сигнала +5 дБм в диапазоне частот от 100 кГц до 12 ГГц, дБн, не более

-30

Уровень негармонических искажений, значение выходного сигнала +10 дБм, смещение более 3 кГц, на частотах, дБн, не более:

до 312 МГц включ.

-98

св. 312 до 625 МГц включ.

-85

св. 625 МГц до 1,5 ГГц включ.

-84

св. 1,5 до 2,5 ГГц включ.

-85

св. 2,5 до 5 ГГц включ.

-82

св. 5 до 10 ГГц включ.

-73

св. 10 до 20 ГГц включ.

-71

св. 20 ГГц

-68

Уровень субгармонических составляющих относительно уровня основного сигнала +5 дБм в диапазоне частот, дБн, не более: до 20 ГГц включ.

-65

св. 20 ГГц

-50

Уровень однополосного фазового шума при значении выходного сигнала +10 дБм, отстройке от несущей 20 кГц, на частотах, дБн/Гц, не более: 500 МГц

-134

1 ГГц

-128

2 ГГц

-122

3 ГГц

-118

4 ГГц

-116

6 ГГЦ

-112

10 ГГц

-108

20 ГГц

-102

Вспомогательный коэффициент N на частотах: -до 1,25 ГГц включ.

0,05-f(5)

-св. 1,25 до 2,5 ГГц

0,125

-св. 2,5 до 5 ГГц включ.

0,25

-св. 5 до 10 ГГц включ.

0,5

-св. 10 до 20 ГГц включ.

1,0

Окончание таблицы 5

Наименование характеристики

Значение

Частотная модуляция ЧМ

Значение максимальной девиации частоты в диапазоне частот, МГ ц, не менее до 1,25 ГГц включ.

св. 1,25 ГГц до 20 ГГц

0,05-f

N-200

Диапазон частот модулирующего сигнала, кГц

от 0 до 800

Пределы допускаемой абсолютной погрешности установки девиации частоты (модулирующая 1 кГц), Гц

±(0,05^Дч + 20),

Фазовая модуляция ФМ

Максимальная девиация в диапазоне частот от 1.25 до 20 ГГц, рад

от 0 до V300

Диапазон частот модулирующего сигнала, кГц

от 0 до 800

Пределы допускаемой абсолютной погрешности установки девиации фазы (модулирующая 1 кГц, девиация не более V80 рад, полоса пропускания 100 кГц), рад

±(0,05^Дф + 0,01),

Амплитудная модуляция АМ

Диапазон коэффициента амплитудной модуляции (Кам), %

от 0 до 90

Пределы допускаемой абсолютной погрешности установки Кам, %:

-до 5 ГГц

-св. 5 ГГц

±4

±6

Импульсная модуляция

Динамический диапазон импульсного модулирующего сигнала, дБ, не менее

70

Длительность фронта/среза импульсного модулирующего сигнала, нс, не более

7

Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка (АРУ) выключена, нс, не более

50

Минимальная ширина импульсного модулирующего сигнала автоматическая регулировка (АРУ) включена, нс, не более

500

Частота повторения импульсной последовательности, МГц

от 0 до 10

(5) - Здесь и далее по тексту f - значение частоты, МГ ц

Таблица 6 - Основные технические характеристики генераторов

Наименование характеристики

Значение

Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа

20+5 от 30 до 80 от 84 до 106

Окончание таблицы 6

Наименование характеристики

Значение

Габаритные размеры генераторов для моделей стандартной комплектации / моделей с опцией TP / моделей с опцией 1URM, мм не более - ширина - высота - длина

172/174/426 106/117/42

279/262/460

Масса, кг, не более

2,5

Напряжения питания постоянного тока от адаптера постоянного тока, В

6,25+0,2

Потребляемая мощность, Вт, не более

20

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус генератора в виде наклейки.

Комплектность

Таблица 7 - Комплектность генераторов

Наименование

Обозначение

Количество

Г енератор сигналов

RFSG2 или RFSG4 или RFSG6 или RFSG12 или RFSG20 или RFSG26

1* шт.

Опции к генератору *

-

1 шт.

Шнур сетевого питания*

-

1 шт.

Сетевой кабель Ethernet

-

1 шт.

Методика поверки

-

1 экз.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

* Поставляется по заказу

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» документа «Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;

Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;

ГОСТ Р 8.717-2010 «Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний»;

Генераторы сигналов RFSG2, RFSG4, RFSG6, RFSG12, RFSG20, RFSG26. Стандарт предприятия.

Смотрите также

67515-17
В7-87М Мультиметры
ООО НПЦ "МитиноПрибор", РОССИЯ, г.Москва
Мультиметры В7-87М (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты, электрической ёмкости и индуктивности.
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть - Приволга» по объекту ГПС «Волгоград» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и ре...
Default ALL-Pribors Device Photo
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО «Транснефть» в части АО «Транснефть-Дружба» по НПС «Кузнецк» (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной элект...
67518-17
EDUX1002A, EDUX1002G, DSOX1102A, DSOX1102G Осциллографы цифровые
Фирма "Keysight Technologies (Chengdu) Co., Ltd.", КИТАЙ
Осциллографы цифровые EDUX1002A, EDUX1002G, DS0X1102A, DS0X1102G (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
67519-17
Euroscan RX3, Euroscan TX3 Регистраторы температуры
Компания "Euroscan Development", НИДЕРЛАНДЫ
Регистраторы температуры Euroscan RX3, Euroscan TX3 предназначены для измерений и регистрации температуры в кузовах рефрижераторного транспорта.
