Калибраторы давления GCD
| Номер в ГРСИ РФ: | 67534-17 |
|---|---|
| Производитель / заявитель: | Фирма "Haffmans B.V.", Нидерланды |
Калибраторы давления GCD (далее по тексту - калибраторы) предназначены для воспроизведения и измерений избыточного давления газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67534-17 |
| Действует | по 17.05.2022 |
| Наименование | Калибраторы давления |
| Модель | GCD |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3eb1b05d-2f43-fbce-911b-7d4267de0aac |
Производитель / Заявитель
Фирма "Haffmans B.V.", НИДЕРЛАНДЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67534-17: Описание типа
2017-67534-17.pdf
|
Скачать | 77.4 КБ | |
|
67534-17: Методика поверки
2017-mp67534-17.pdf
|
Скачать | 203.9 КБ |
Описание типа
Назначение
Калибраторы давления GCD (далее по тексту - калибраторы) предназначены для воспроизведения и измерений избыточного давления газов.
Калибраторы применяются в лабораторных и производственных условиях в качестве эталонных средств измерений (СИ) при калибровке и поверке рабочих СИ избыточного давления в различных областях промышленности, в частности в пищевой промышленности на предприятиях по производству пива и безалкогольных напитков.
Описание
Принцип действия калибратора основан на воспроизведении единицы давления и сличении показаний калибратора с показаниями калибруемых СИ давления.
В состав калибратора входит эталонный деформационный манометр и блок управления. Воспроизведение давления осуществляется с помощью внешнего источника сжатого газа и регулирующих устройств блока управления калибратора.
На лицевой панели блока управления находятся органы управления калибратора, на боковой панели - штуцер, обеспечивающий присоединение калибруемых СИ давления. В эталонном манометре используется зависимость между измеряемым давлением и упругой деформацией чувствительного элемента, перемещение которого с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы манометра.
Пломбировка корпуса калибратора не предусмотрена.

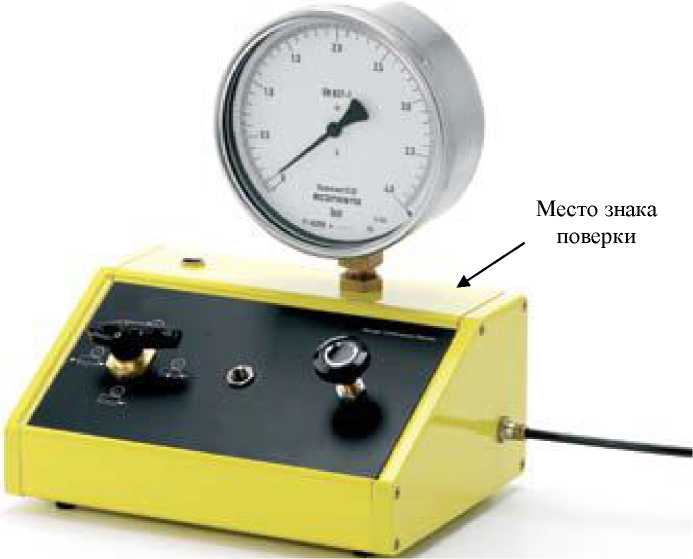

Внешний вид калибратора и место нанесения знака поверки приведены на рисунке 1.
Рисунок 1 - Внешний вид калибратора давления GCD
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения избыточного давления, МПа (бар) |
от 0 до 0,4 (от 0 до 4) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±0,6 |
|
Максимальное допускаемое испытательное давление, МПа (бар) |
0,5 (5) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
Воздух, СО2, N |
|
Масса, кг, не более |
5,5 |
|
Габаритные размеры (длина; ширина; высота), мм, не более |
304; 200; 320 |
|
Средний срок службы, лет |
10 |
|
Условия эксплуатации: Диапазон рабочих температур окружающей среды, °С Атмосферное давление окружающего воздуха, кПа Относительная влажность воздуха, % |
от +18 до +22 от 84 до 106,7 от 30 до 80 |
Знак утверждения типа
наносится на корпус калибратора в виде наклейки или другим способом, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Кол-во |
|
Калибратор давления |
GCD |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Уплотнительные кольца (2) 4x4 мм |
006.691 |
1 компл. |
|
Винт запорный для транспортировки |
- |
1 шт. |
|
Зажим для шланга |
003.718 |
2 шт. |
|
Шланг ПВХ, 8x5 мм |
001.634 |
1,5 м |
|
Пневмопровод, 4x6 мм |
003.309 |
1 шт. |
Поверка
осуществляется по документу МП 231-0038-2016 «Калибраторы давления GCD. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 31.08.2016 г.
Основные средства поверки:
Калибраторы давления СРН6000, CPH6200-S1/-S2, CPH62I0-S1/-S2, CPH6300-S1/-S2, CPH6400, CPH65I0-S1/-S2, CPH6600; диапазон измерений от 0 до 1 МПа, кл.т.0,1 (регистрационный номер 52030-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель калибратора, если это позволяют условия эксплуатации и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены эксплуатационном документе.
Нормативные документы
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
Техническая документация фирмы «Haffmans B.V.», Нидерланды
