Установка вакуумметрическая эталонная 2-го разряда УВЭ-3
| Номер в ГРСИ РФ: | 67536-17 |
|---|---|
| Производитель / заявитель: | ООО "Оптимальный Вакуум" (ОптиВак), г.С.-Петербург |
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3 (далее по тексту установка) предназначена для воспроизведения и измерений абсолютного давления негорючих газов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67536-17 | ||||||
| Наименование | Установка вакуумметрическая эталонная 2-го разряда | ||||||
| Модель | УВЭ-3 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 25054bee-91f0-5ecb-49bd-e9012e01602b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "Оптимальный Вакуум", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 01.02.2026 |
Поверители
Скачать
|
67536-17: Описание типа
2017-67536-17.pdf
|
Скачать | 165.7 КБ | |
|
67536-17: Методика поверки
2017-mp67536-17.pdf
|
Скачать | 276 КБ |
Описание типа
Назначение
Установка вакуумметрическая эталонная 2-го разряда УВЭ-3 (далее по тексту установка) предназначена для воспроизведения и измерений абсолютного давления негорючих газов.
Описание
Установка представляет собой вакуумную откачную систему с измерительной камерой, на которой установлены два эталонных вакуумметра - ионизационный AIGX и деформационнотермопарный ВДТО-3.
Принцип действия установки основан на непосредственном измерении эталонными вакуумметрами, входящими в состав установки, абсолютного давления, создаваемого форвакуумным и турбомолекулярным насосами в измерительной камере. Регулирование давления в камере установки осуществляется при помощи вакуумных клапанов и натекателя.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. На передней панели корпуса расположены органы управления установкой и лицевые панели электронного блока вакуумметра ВДТО-3 и контроллера TIC, который предназначен для управления турбомолекулярным насосом и отображения значений давления, измеряемого вакуумметром AIGX. К измерительной камере, кроме эталонных вакуумметров, подключен вакуумметр сопротивления APG, предназначенный для индикации давления в форвакуумной линии турбомолекулярного насоса, и вакуумметр тепловой CVM211 для контроля давления в измерительной камере установки. При поверке (калибровке) на установке рабочих средств измерений низких абсолютных давлений (вакуумметров) их измерительные преобразователи подключают к соответствующим клапанам измерительной камеры установки. Поверка (калибровка) вакуумметров осуществляется непосредственным сличением их показаний с показаниями эталонных вакуумметров установки: в диапазоне от 1-10-5 до 1-10-2 Па с вакуумметром AIGX, в диапазоне свыше 1-10—2 до 1-103 Па с вакуумметром ВДТО-3.
Пломбировка корпуса установки не предусмотрена.

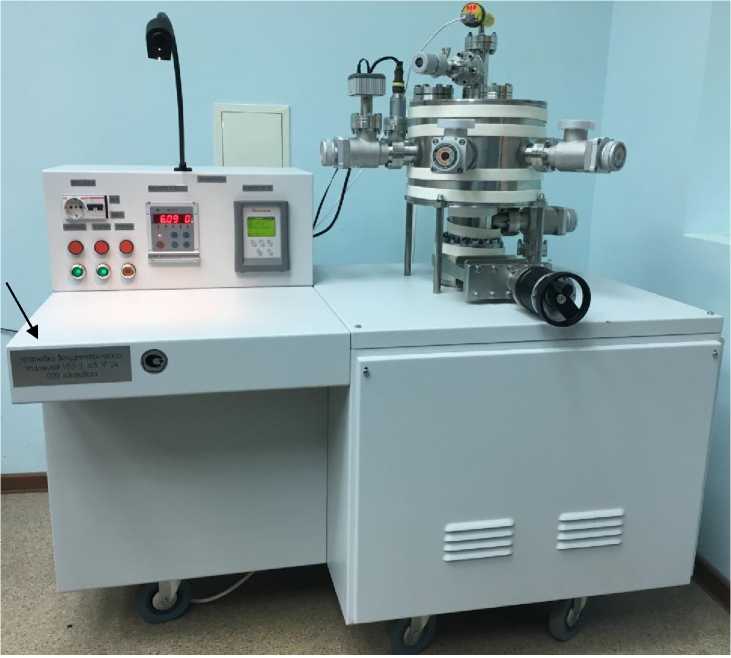

Внешний вид установки приведен на рисунке 1.
Маркировка
УВЭ-3
Рисунок 1 - Установка вакуумметрическая эталонная 2-го разряда УВЭ-3

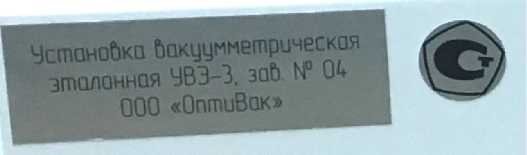

На рисунке 2 изображена шильда маркировки установки.
Рисунок 2 - Шильда маркировки установки вакуумметрической эталонной 2-го разряда УВЭ-3
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений давления, МПа |
от 1-10-5 до 1-103 |
|
Пределы допускаемой относительной погрешности измерений давления, % - в диапазоне от 1-10-5 до 1-10-2 Па включ. - в диапазоне свыше 1-10-2 до 1-103 Па |
±15 ±10 |
|
Остаточное давление, Па, не более |
1-10—6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
2,5 |
|
Габаритные размеры, мм, не более | |
|
- длина |
1300 |
|
- ширина |
780 |
|
- высота |
1400 |
|
Масса, кг, не более |
200 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 45 до 75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, фотохимическим или иным методом на корпус установки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Установка вакуумметрическая эталонная 2-го разряда |
УВЭ-3 |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект запасных частей и принадлежностей |
- |
1 компл. |
|
Методика поверки |
МП 231-0039-2017 |
1 экз. |
Поверка
осуществляется по документу МП 231-0039-2017 «Установки вакуумметрические эталонные 2-го разряда УВЭ-3. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 03.02.2017 г.
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления в диапазоне от 1,040-7 до 1,0-103 Па, пределы допускаемой относительной погрешности от ±3 до ±7 %, по ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8-1-103 Па».
Рабочий эталон 2 разряда единицы абсолютного давления в диапазоне от 6,640-8 до 6,6 Па, допускаемая относительная погрешность ±15 %, по ГОСТ 8.107-81.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8-1 -103 Па
