Измерители температуры и давления ETI
| Номер в ГРСИ РФ: | 67591-17 |
|---|---|
| Производитель / заявитель: | Фирма "Ellab A/S", Дания |
Измерители температуры и давления ETI (далее по тексту - приборы) предназначены для измерений температуры жидких, сыпучих и газообразных сред химически неагрессивных к материалу защитной оболочки первичного преобразователя, а также для измерений абсолютного давления окружающей среды в лабораторных и производственных условиях (опционально), с возможностью передачи выходных сигналов на базе интерфейса RS485.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67591-17 |
| Действует | по 30.05.2022 |
| Наименование | Измерители температуры и давления |
| Модель | ETI |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f80ee540-f858-eb5c-2820-515d8a0ae726 |
Производитель / Заявитель
Фирма "Ellab A/S", ДАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67591-17: Описание типа
2017-67591-17.pdf
|
Скачать | 99.5 КБ | |
|
67591-17: Методика поверки
2017-mp67591-17.pdf
|
Скачать | 804.6 КБ |
Описание типа
Назначение
Измерители температуры и давления ETI (далее по тексту - приборы) предназначены для измерений температуры жидких, сыпучих и газообразных сред химически неагрессивных к материалу защитной оболочки первичного преобразователя, а также для измерений абсолютного давления окружающей среды в лабораторных и производственных условиях (опционально), с возможностью передачи выходных сигналов на базе интерфейса RS485.
Описание
Принцип действия приборов при измерении температуры основан на зависимости сопротивления чувствительного элемента расположенного в первичном преобразователе (далее - ПП или датчик температуры) от измеренной температуры окружающей среды.
Принцип действия приборов при измерении давления основан на преобразовании упругой деформации первичного преобразователя (далее - датчика давления), возникающей в результате воздействия измеряемого давления, в электрический выходной сигнал.
Конструктивно приборы выполнены в виде прямоугольного измерительного блока из анодированного алюминия со встроенным жидкокристаллическим дисплеем и внешнего сменного первичного преобразователя температуры типов «ETI Sensor 125mm» и «ETI Sensor 300mm» из нержавеющей стали. Приборы имеют два варианта подключения датчика температуры к измерительному блоку: непосредственно через разъёмное соединение или через кабель-удлинитель. Дополнительно измерители температуры и давления серии ETI могут быть оборудованы дистанционным дисплеем, подключаемым к основному измерительному блоку с помощью кабеля, а также внешним сменным датчиком давления типа «ETI Pressure».
Общий вид приборов представлен на рисунке 1.
Пломбирование измерителей температуры и давления ETI не предусмотрено.

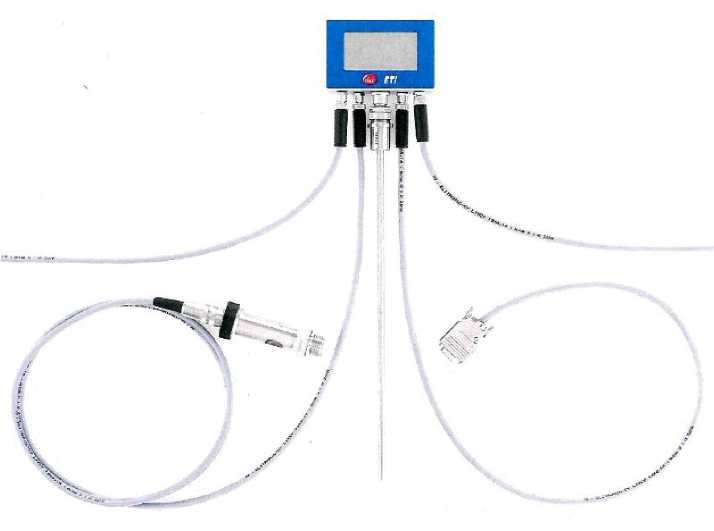

Рисунок 1 - Общий вид измерителей температуры и давления ETI
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из встроенной и автономной части ПО. Для функционирования приборов необходимо наличие встроенной части ПО. Метрологически значимой является только встроенная часть ПО.
Уровень защиты встроенной части ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО приведены в таблице 1.
|
Таблица 1 - Идентификационные данные встроенной части |
ПО |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.00 |
|
Цифровой идентификатор программного обеспечения |
- |
Уровень защиты автономной части ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные автономной части ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные автономной части ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование автономного ПО |
ETISuite |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.1 |
|
Цифровой идентификатор программного обеспечения |
- |
Технические характеристики
Основные метрологические и технические характеристики измерителей температуры и давления ETI приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики измерителей температуры и давления ETI
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C(*) |
от -70 до +140 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °C: - для диапазона от -70 до -25 °C включ. - для диапазона св. -25 до +140 °C |
±0,5; ±0,1 |
|
Диапазон измерений абсолютного давления, кПа (мбар)(**) |
от 0,5 до 400 (от 5 до 4000) |
|
Пределы допускаемой абсолютной погрешности при измерении абсолютного давления (в диапазоне температур от +20 до +120 °C), кПа (мбар) ( ) |
±0,6 (±6) |
|
Масса, г, не более: - для измерительного блока - для датчика температуры - для датчика давления |
400; 50; 280 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - для измерительного блока - для датчика температуры: - ETI Sensor 125mm - ETI Sensor 300mm - для датчика давления ETI Pressure |
100x65x36 06x125; 06x300; 022x93 |
|
Напряжение питания, В |
от 7 до 30 |
|
Степень защиты корпуса по ГОСТ 14254-2015 |
IP67 |
|
Средний срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, час, не менее |
40000 |
|
Рабочие условия эксплуатации | |
|
Температура окружающей среды, °C: - для измерительного блока: - для датчика температуры: - для датчика давления: |
от 0 до +70; от -70 до +140; от +20 до +120 |
|
Относительная влажность окружающего воздуха, %, не более: |
98 |
|
Примечания: () - допускается использование датчиков в поддиапазоне измерений находящегося в пределах верхней и нижней границы диапазона измерений; ( ) - при комплектации прибора внешним сменным датчиком давления типа «ETI Pressure». | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки приборов приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Измерительный блок |
1 шт. |
|
Датчик температуры |
1 шт. |
|
Разъем для кабеля питания |
1 шт. |
|
Аккумуляторная батарея |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации (на русском языке) |
1 экз. |
|
Методика поверки МП 207.1-008-2016 |
1 экз. |
|
По дополнительному заказу: Датчик давления типа «ETI Pressure», дистанционный дисплей, программное обеспечение ETISuite, удлинительный кабель для датчика температуры, блок питания 12 В, комплект для панельного монтажа, комплект для монтажа на DIN-рейке, комплект для заземления. | |
Поверка
осуществляется по документу МП 207.1-008-2016 «Измерители температуры и давления ETI.
Методика поверки», утверждённому ФГУП «ВНИИМС» 12.07.2016 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (регистрационный номер в Федеральном фонде 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (регистрационный № 19736-11);
Манометр абсолютного давления МПА-15 (регистрационный № 4222-74)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
отсутствуют.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1-10 6 Па.
Техническая документация фирмы-изготовителя.
