Ключи моментные показывающие КМ-140, КМ-200, КМ-300
| Номер в ГРСИ РФ: | 67601-17 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ОАО "Новосибирский инструментальный завод", г.Новосибирск |
|
67601-17: Описание типа
2017-67601-17.pdf
|
Скачать | 117.2 КБ |
Ключи моментные показывающие КМ-140, КМ-200, КМ-300 (далее по тексту - ключи) предназначены для измерений текущего значения крутящего момента силы при нормированной затяжке с установленной погрешностью винтов и гаек с правой и левой резьбой при сборочных операциях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67601-17 |
| Действует | по 30.05.2022 |
| Наименование | Ключи моментные показывающие |
| Модель | КМ-140, КМ-200, КМ-300 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 28a22340-910e-af8b-818f-51608b13efab |
Производитель / Заявитель
ОАО "Новосибирский инструментальный завод", РОССИЯ, г.Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1091
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 901 (83%) |
| Неуспешных поверок (СИ непригодно) | 190 (17 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67601-17: Описание типа
2017-67601-17.pdf
|
Скачать | 117.2 КБ |
Описание типа
Назначение
Ключи моментные показывающие КМ-140, КМ-200, КМ-300 (далее по тексту - ключи) предназначены для измерений текущего значения крутящего момента силы при нормированной затяжке с установленной погрешностью винтов и гаек с правой и левой резьбой при сборочных операциях.
Описание
Принцип действия ключей состоит в том, что под действием приложенной к рукоятке ключа силы стержень изгибается (вместе со стержнем перемещается и шкала), а стрелка, оставаясь в первоначальном положении относительно головки, указывает на шкале величину воспроизводимого ключом крутящего момента силы.
Ключи состоят из пружинного стержня с рукояткой, стрелки, головки и рукоятки со шкалой. Стержень представляет собой упругое тело круглого сечения. К стержню на одном конце закреплена головка с присоединительным квадратом под сменные торцевые головки, а на другом - рукоятка со шкалой выполнены из пластмассы в виде единого целого (для марки КМ-300 рукоятка выполнена в виде металлической втулки). Шкала двусторонняя, что дает возможность производить затяжку винтов и гаек с правой и левой резьбой. В головке закреплена стрелка.
В зависимости от диапазона измерений ключи имеют следующие обозначения: КМ-140, КМ-200, КМ-300.
Общий вид ключей представлен на рисунках 1 - 3.
1 - головка; 2 - стержень; 3 - стрелка; 4 - втулка; 5 - рукоятка,
Р - точка приложения усилия

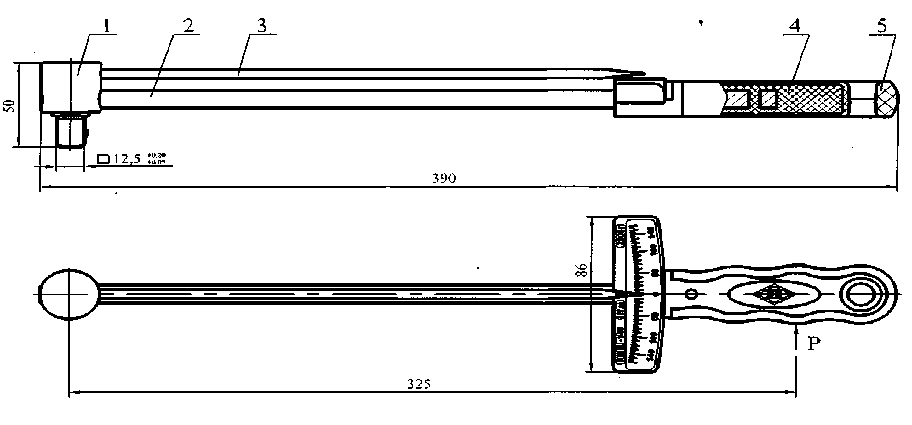

Рисунок 1 - Общий вид ключей моментных показывающих КМ-140
1 - головка; 2 - стержень; 3 - стрелка; 4 - рукоятка; Р - точка приложения усилия

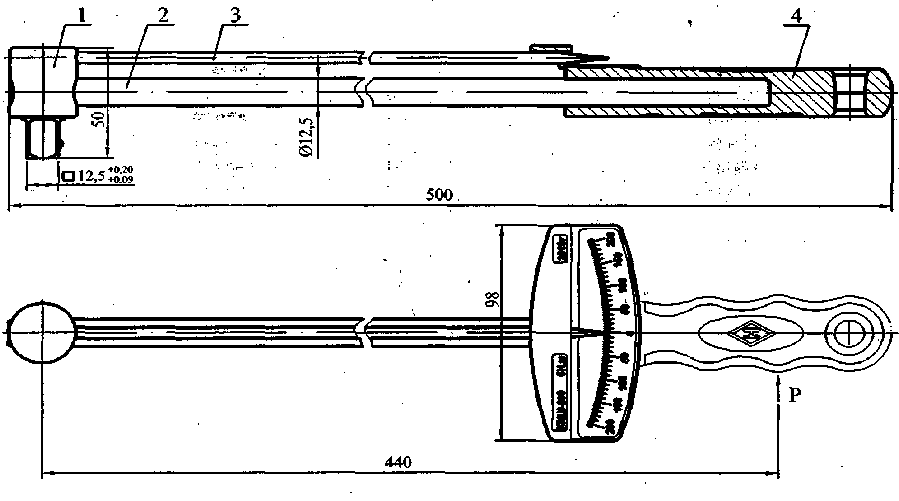

Рисунок 2 - Общий вид ключей моментных показывающих КМ-200
1 - головка; 2 - стержень; 3 - стрелка; 4 - шкала; 5 - втулка, Р - точка приложения усилия

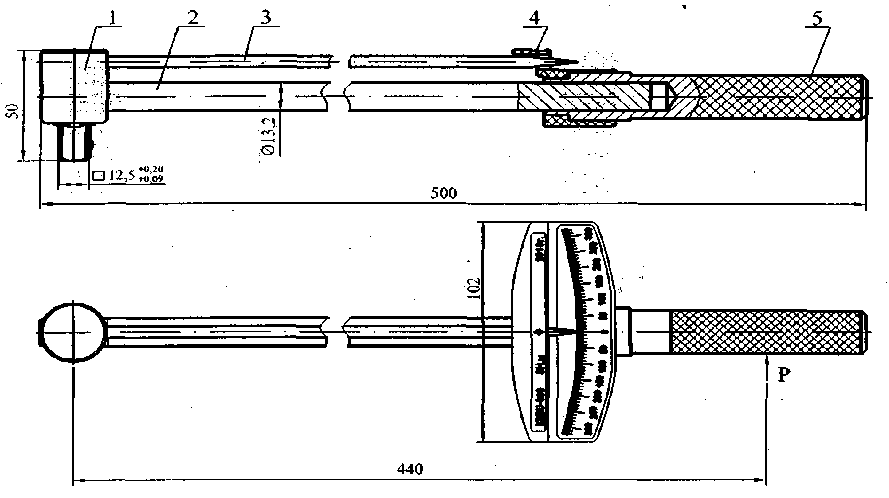

Рисунок 3 - Общий вид ключей моментных показывающих КМ-300
Пломбирование ключей не предусмотрено.
Метрологические и технические характеристики приведены в таблицах 1, 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
КМ-140 |
КМ-200 |
КМ-300 | |
|
Диапазон измерений крутящего момента силы, Н^м |
от 30 до140 |
от 40 до 200 |
от 60 до 300 |
|
Цена деления шкалы, Н^м |
5 |
5 |
5 |
|
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
±6 |
±6 |
±6 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
КМ-140 |
КМ-200 |
КМ-300 | |
|
Размер присоединительного | |||
|
квадрата, мм | |||
|
Масса ключа, кг, не более |
0,45 |
0,75 |
0,95 |
|
Г абаритные размеры, мм, не более: - длина |
390 |
500 |
500 |
|
- ширина |
86 |
98 |
102 |
|
- высота |
50 |
50 |
50 |
|
Диапазон рабочих температур, °С |
от +1 до +35 |
от +1 до +35 |
от +1 до +35 |
|
Наработка на отказ, циклов, не менее |
5000 |
5000 |
5000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Количество, шт. |
|
Ключ моментный показывающий |
1 |
|
Руководство по эксплуатации |
1 |
|
Футляр |
1 |
Поверка
осуществляется по документу МИ 2593-2000 «ГСИ. Ключи моментные. Методика поверки».
Основные средства поверки:
- эталоны 2-го разряда по ГОСТ Р 8.752-2011.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 33530-2015 (ISO 6789:2003) Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
МИ 2593-2000 ГСИ. Ключи моментные. Методика поверки
ТУ 25.73.30-019-05797687-2017 Ключи моментные показывающие. Технические условия
Другие Ключи моментные
