Термопреобразователи сопротивления платиновые 818.3
| Номер в ГРСИ РФ: | 67615-17 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Pfortner Messtechnik GmbH & Co. KG", Германия |
|
67615-17: Описание типа
2017-67615-17.pdf
|
Скачать | 120.6 КБ |
Термопреобразователи сопротивления платиновые модели 818.3 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры окружающего воздуха в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67615-17 | |||||||||
| Наименование | Термопреобразователи сопротивления платиновые | |||||||||
| Модель | 818.3 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1e2aeb39-1a58-ad97-e284-b9fdf6f13365 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма "Pfortner Messtechnik GmbH & Co. KG", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67615-17: Описание типа
2017-67615-17.pdf
|
Скачать | 120.6 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые модели 818.3 (далее по тексту -термопреобразователи или ТС) предназначены для измерения температуры окружающего воздуха в составе газовой турбины SGT5-4000F энергоблока № 12 ПГУ-420Т Верхнетагильской ГРЭС.
Описание
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним ЧЭ, соединенной с защитной головкой, выполненной из алюминия. Измерительная вставка состоит из одного тонкопленочного платинового ЧЭ, помещенного в защитный чехол из нержавеющей стали. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователя с чувствительным элементом: 3-х проводная.
Монтаж ТС осуществляется с помощью кронштейна для настенного крепления.

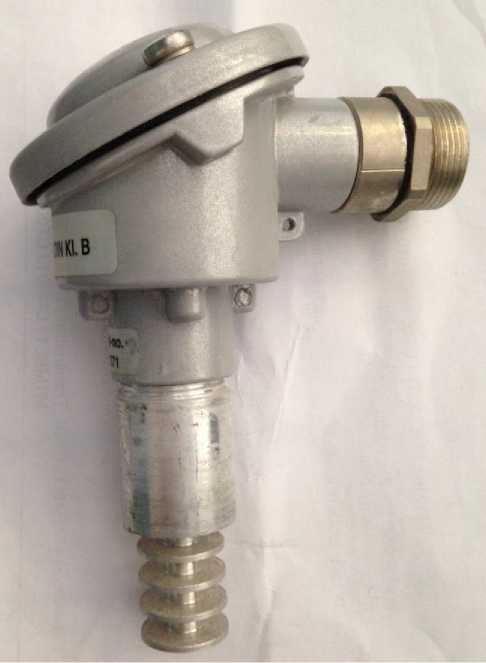

Внешний вид термопреобразователя представлен на рисунке 1.
Рисунок 1 - Внешний вид термопреобразователя сопротивления платинового модели 818.3
Пломбирование термопреобразователя не предусмотрено.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от -50 до +60 |
|
Температурный коэффициент ТС а, °С-1 |
0,00385 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом |
100 |
|
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009 |
B |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте (допуск) по ГОСТ 6651-2009, °C |
±(0,3+0,005-| t1), где |t| - абсолютное значение температуры, °C, без учета знака |
|
Электрическое сопротивление изоляции при температуре окружающего воздуха от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее |
100 |
|
Длина ТС, мм |
136 |
|
Диаметр рабочей зоны ТС, мм |
21 |
|
Длина рабочей зоны ТС, мм |
26 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -50 до +60 80 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
|
Термопреобразователь сопротивления платиновый модели 818.3 |
2 шт. |
|
Кронштейн для настенного крепления |
2 шт. |
|
Паспорт |
2 экз. |
Поверка
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-00).
Измеритель температуры многоканальный прецизионный МИТ8.15 (Регистрационный № 19736-11).
Термостат переливной прецизионный ТПП-1 модели ТПП-1.2 (Регистрационный № 33744-07).
Калибратор многофункциональный и коммуникатор BEAMEX MC6(-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы Pfortner Messtechnik GmbH &Co KG, Германия.
