Манометр мембранный показывающий MDM1205/100 (далее по тексту - манометр) предназначен для измерений разности давлений на объекте - «Верхнечонскнефтегаз», Иркутская область.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67616-17 | ||||||
| Наименование | Манометр мембранный показывающий | ||||||
| Модель | MDM1205/100 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | a486d99f-e446-c66f-5561-906b2d1ebb3d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "TE.MA. S.r.l.", ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
67616-17: Описание типа
2017-67616-17.pdf
|
Скачать | 145.3 КБ |
Описание типа
Назначение
Манометр мембранный показывающий MDM1205/100 (далее по тексту - манометр) предназначен для измерений разности давлений на объекте - «Верхнечонскнефтегаз», Иркутская область.
Описание
Принцип действия манометра основан на использовании зависимости между измеряемым давлением и упругой деформацией мембранного чувствительного элемента.
Гибкая упругая мембрана перемещается под воздействием разности давлений и вращает стрелку манометра на угол пропорциональный измеряемому давлению.
Корпус манометра выполнен из нержавеющей стали. Показывающая стрелка, шкала манометра - из алюминия. Манометр снабжен противоударным стеклом.
Внешний вид манометра представлен на рисунке 1.

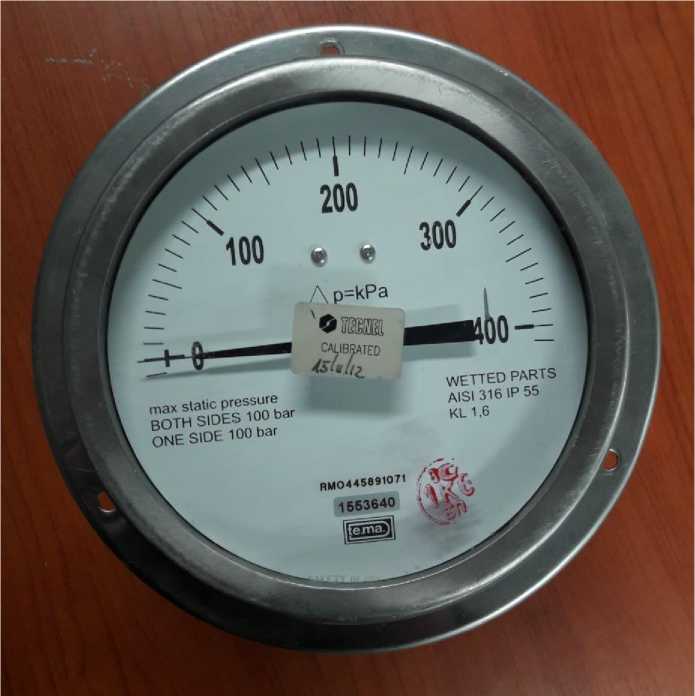

Рисунок 1 - Манометр мембранный показывающий MDM1205/100
Пломбирование манометра не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений разности давлений, кПа |
от 0 до 400 |
|
Класс точности ГОСТ 2405-88 |
1,6 |
|
Пределы основной допускаемой приведенной погрешности, % от диапазона измерений |
±1,6 |
|
Вариация, % от диапазона измерений |
1,6 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +10 до +30 °С), % (от диапазона измерений)/10 °С |
±0,8 |
|
Диапазон рабочих температур, °С |
от -25 до +65 |
|
Габаритные размеры (диаметр х глубина), мм, не более |
200x166 |
|
Масса, кг, не более |
5,5 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
|
Манометр мембранный показывающий MDM1205/100 |
1 шт. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- манометр избыточного давления грузопоршневой МП-6 2-го разряда по ГОСТ Р 8.802-2012. (Регистрационный № 31703-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
Техническая документация фирмы-изготовителя.
