Комплексы измерительные программно-технические Азимут ДС
| Номер в ГРСИ РФ: | 67674-17 |
|---|---|
| Производитель / заявитель: | ООО "Технологии безопасности дорожного движения" (ТБДД), г.Пермь |
Комплексы измерительные программно-технические «Азимут ДС» (далее - комплексы) предназначены для измерений скорости движения транспортных средств на измерительном участке.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67674-17 |
| Действует | по 02.06.2022 |
| Наименование | Комплексы измерительные программно-технические |
| Модель | Азимут ДС |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6d48442a-ec69-82fd-7547-abf02a4bde3a |
Производитель / Заявитель
ООО "Технологии безопасности дорожного движения" (ТБДД), РОССИЯ, г.Пермь
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (75%) |
| Неуспешных поверок (СИ непригодно) | 4 (25 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67674-17: Описание типа
2020-67674-17.pdf
|
Скачать | 495.3 КБ | |
|
67674-17: Методика поверки
2017-mp67674-17.pdf
|
Скачать | 327.2 КБ |
Описание типа
Назначение
Комплексы измерительные программно-технические «Азимут ДС» (далее - комплексы) предназначены для измерения скорости движения транспортных средств на измерительном участке.
Описание
Комплексы состоят из вычислительного модуля (далее - ВМДС) - специализированного компьютера со встроенным специализированным программным обеспечением (ВСПО), комплексов измерительных программно-технических «Азимут» (рег. № 59036-14), комплексов измерительных программно-технических «Азимут 2» (рег. № 62716-15) и могут эксплуатироваться совместно с комплексами измерительными программно-техническими «Азимут 3» (per. № 69021-17) и с комплексами измерительными программно-техническими «Азимут 4» (per. № 78866-20) в любой комбинации (далее рубежи контроля).
Комплексы устанавливаются в соответствии с требованиями руководства по эксплуатации ТБДД.466534.011РЭ.
Принцип действия комплексов основан на измерении скорости движения транспортных средств (ТС) на измерительном участке по известному расстоянию между рубежами контроля и времени прохождения измерительного участка, вычисляемого как разность моментов времени фиксации ТС полученных с рубежей контроля.
Измерение скорости осуществляется только в случае, если государственный регистрационный знак транспортного средства распознан на обоих рубежах контроля.
Комплексы выпускаются в трех вариантах исполнения ВМДС: ВМДС-01, ВМДС-02 и ВМДС-03.
Варианты исполнения комплексов отличаются друг от друга количеством подключаемых рубежей контроля.
Внешний вид ВМДС комплекса, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1-2.

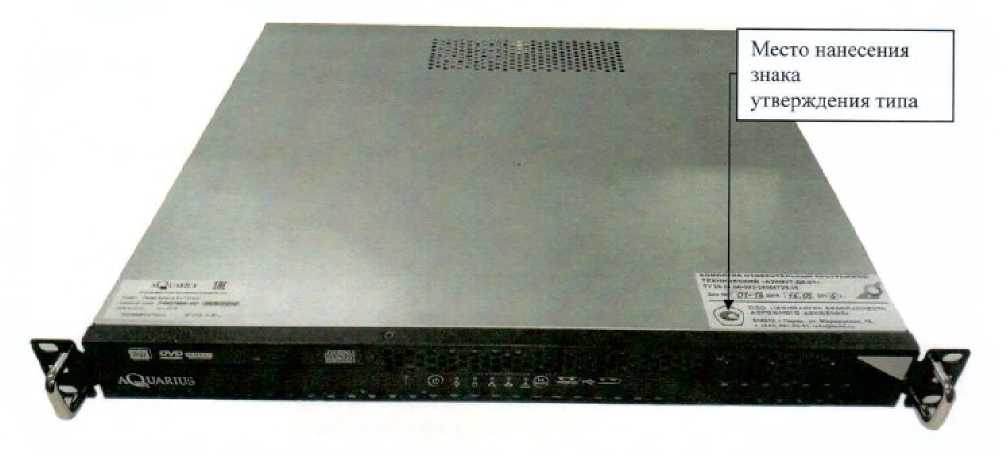

Рисунок 1 Внешний вид ВМДС

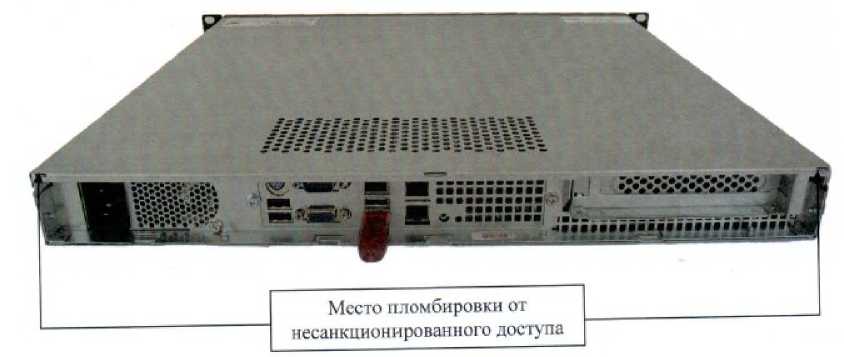

Место пломбировки от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
Комплекс работает под управлением специализированного программного обеспечения «Азимут ДС». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СПО Азимут ДС |
|
Номер версии (идентификационный номер ПО) |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Влияние метрологически значимой части ПО на метрологические характеристики комплекса не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО комплексов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики комплексов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение характеристики |
|
Диапазон измерений скорости движения транспортных средств, км/ч |
от 5 до 255 включ. |
|
Пределы допускаемой абсолютной погрешности измерений скорости движения транспортных средств в диапазоне свыше 5до 100 км/ч; км/ч |
±1,5 |
|
Пределы допускаемой относительной погрешности измерений скорости движения транспортных средств в диапазоне свыше 100 до 255 км/ч; % |
±1,5 |
Таблица 3 - Технические характеристики
|
Наименование |
Значение характеристики |
|
Время непрерывной работы, час в сутки |
24 |
|
Питание от сети: напряжение, В частота, Гц |
230±23 50±2,5 |
|
Рабочие условия эксплуатации: - диапазон температуры, °С: - относительная влажность воздуха при + 25°С, %: |
от 5 до 40 до 80 |
|
Количество подключаемых рубежей контроля, шт. ВМДС-01 ВМДС-02 ВМДС-03 |
до 10 до 100 более 100 |
Знак утверждения типа
наносится на корпус ВМДС в виде наклейки, на титульный лист паспорта
ТБДД 466534.011 ПС и руководства по эксплуатации ТБДД 466534.011 РЭ методом печати.
Комплектность
Комплектность комплексов приведена в таблице 4.
Таблица 4
|
Наименование |
Количество, шт. |
|
Комплекс измерительный программно-технический «Азимут ДС»: |
1 |
|
Встроенное специализированное программное обеспечение «Азимут ДС» (поставляется предустановленным на соответствующие модули и отдельно не поставляется). |
1 |
|
Стандартное программное обеспечение, «Astra Linux» версии не ниже 1.4. |
1 |
|
Комплект эксплуатационной документации ТБДД 466534.011 в |
1 |
|
том числе: | |
|
паспорт ТБДД 466534.011 ПС |
1 |
|
руководство по эксплуатации* ТБДД 466534.011 РЭ |
1 |
|
методика поверки* ТБДД 466534.011 МП |
1 |
|
* - может поставляться на CD или DVD дисках. | |
Поверка
осуществляется по документу ТБДД 466534.011 МП «Комплекс измерительный программнотехнический «Азимут ДС». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» в 29.12.2016 г.
Основные средства поверки:
- рулетка измерительная металлическая Р30Н2Г 2-го класса точности (рег. № 46391-11);
- лазерный дальномер Leica DISTO D8 (рег. № 41142-09), пределы допускаемой
погрешности измерений расстояний ± 1,0 мм;
- курвиметр полевой КП-230С (рег. № 37342-08), пределы допускаемой абсолютной погрешности длины пути ± (0,005Ъ + 0,01) м, где L - действительное значение измеряемой величины, м.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 26.51.66-03-24066729-16. «Комплекс измерительный программно-технический
«Азимут ДС». Технические условия.
