Расходомер многофазный MPM
| Номер в ГРСИ РФ: | 67700-17 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "FMC Corporation subsidiary", США |
Расходомер многофазный MPM (далее - расходомер) предназначен для измерений в автоматическом режиме объемного расхода и объема продукции скважин (в т.ч. по отдельным фазам - газ, жидкость) в режимах потока «влажный газ» и «многофазный».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67700-17 | ||||||
| Наименование | Расходомер многофазный | ||||||
| Модель | MPM | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ceb04626-cf74-f240-3368-91214520415e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "FMC Kongsberg Subsea AS", НОРВЕГИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
25 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
67700-17: Описание типа
2017-67700-17.pdf
|
Скачать | 113.4 КБ | |
|
67700-17: Методика поверки
2017-mp67700-17.pdf
|
Скачать | 124.8 КБ |
Описание типа
Назначение
Расходомер многофазный MPM (далее - расходомер) предназначен для измерений в автоматическом режиме объемного расхода и объема продукции скважин (в т.ч. по отдельным фазам - газ, жидкость) в режимах потока «влажный газ» и «многофазный».
Описание
Принцип работы расходомера основан на измерении массового расхода продукции скважин с помощью трубки Вентури и определении (вычислении) объемного расхода, объема и физико-химических свойств измеряемой среды с помощью встроенных гамма-плотномера, устройства трехмерного сканирования потока с патентованной технологией 3D Broadband™, преобразователей температуры, давления, перепада давления, блока электроники.
Расходомер входит в состав подводного добычного комплекса Киринского газоконденсатного месторождения и применяется для измерений технологических параметров рабочей среды, оценки режимов работы скважин и контроля за проектом разработки Киринского газоконденсатного месторождения.
В состав расходомера входят трубка Вентури, участок трехмерного сканирования потока с патентованной технологией 3D Broadband™, преобразователи температуры, давления, перепада давления, блок электроники, а также гамма-плотномер (состоящий из источника и детектора гамма-излучения).
Поток сначала проходит через трубку Вентури, где с помощью датчиков перепада давления измеряется общий массовый расход. Трубка Вентури также используется для обеспечения условий осесимметричного потока на участке трехмерного сканирования потока с патентованной технологией 3D Broadband™. Принцип трехмерного сканирования потока с патентованной технологией 3D Broadband™ позволяет определить распределение фаз (газ, жидкость) в многокомпонентном потоке.
Гамма-плотномер также расположен ниже по потоку по отношению к трубке Вентури и используется для определения плотности многофазной среды.
Внешний вид расходомера представлен на рисунке 1. Пломбирование расходомера не предусмотрено.

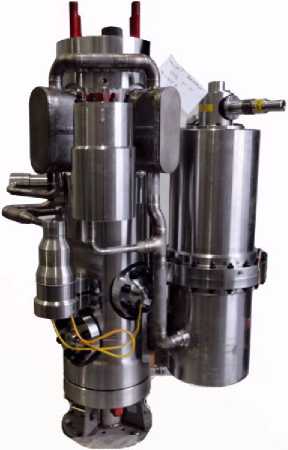

Рисунок 1 - Внешний вид расходомера многофазного MPM
Программное обеспечение
Расходомер имеет встроенное программное обеспечение (ПО).
Функции ПО: управление и синхронизация измерительных каналов, расчет расхода по измеренным данным, ведение архивов данных и архива вмешательств, формирование протоколов, диагностика прибора.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные ПО (признаки) |
Значение |
|
Идентификационное наименование ПО |
FlowCalculation |
|
Номер версии (идентификационный номер) ПО |
Не ниже 2014b-SR5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
CRC-32 |
|
Алгоритм вычисления цифрового идентификатора ПО |
* |
|
Примечание: * - Для вычисления версии ПО необходимо использовать подключаемый MPM Terminal | |
ПО расходомера содержит в себе калибровочный файл с данными заводской калибровки. Доступ к ПО защищен паролем.
ПО не влияет на метрологические характеристики расходомера. Уровень защиты ПО и
измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
У словный диаметр, мм |
109,5 |
|
Диапазон расхода газа, м3/ч |
от 150 до 1500 |
|
Диапазон расхода жидкости, м3/ч |
от 0 до 4,5 |
|
Пределы разности давлений, кПа |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности, % - при измерении объемного расхода жидкости - при измерении объемного расхода газа |
±15 ±5 |
|
Измеряемая среда |
газ, конденсат, вода |
|
Режим работы |
многофазный и «влажный» газ |
|
Температура измеряемой среды, °С |
от + 1 до + 121 |
|
Давление в трубопроводе, МПа |
от 0 до 35 |
|
Номинальное напряжение питания, В |
от 20 до 36 |
|
Номинальная потребляемая мощность, Вт, не более |
70 |
|
Габаритные размеры (ВхШхГ), мм, не более |
1290x1065x732 |
|
Масса, кг, не более |
1500 |
|
Условия эксплуатации: - температура окружающей среды, °С - давление окружающей среды, МПа, не более |
от -18 до +40 5,5 |
|
Срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и паспорт.
Комплектность
- Расходомер многофазный MPM - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
Поверка
осуществляется по документу МП 67700-17 «Расходомер многофазный MPM. Методика поверки», утвержденному ФБУ «Марийский ЦСМ» 20.03.2017 г.
Основные средства поверки:
- установка для поверки расходомеров многофазных с диапазоном расходов газа от 150 до 1500 м3/ч, жидкости от 0 до 4,5 м3/ч и пределами допускаемой относительной погрешности при измерении объемного расхода газа ± 1,5 %, при измерении объемного расхода жидкости ± 5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого расходомера с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация изготовителя
Другие Расходомеры
