Усилители УП-АЭ
| Номер в ГРСИ РФ: | 67701-17 |
|---|---|
| Производитель / заявитель: | ЗАО "НТЦ "Диапром", г.Москва |
Усилители УП-АЭ (далее - усилители) предназначены для аналогово-цифрового преобразования напряжения переменного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67701-17 |
| Действует | по 02.06.2022 |
| Наименование | Усилители |
| Модель | УП-АЭ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 52760dca-4b2a-864d-23f9-ef98b81794a1 |
Производитель / Заявитель
АО «НТЦД», РОССИЯ, Калужская обл., г. Обнинск
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1333
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1333 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67701-17: Описание типа
2022-67701-17.pdf
|
Скачать | 1.1 MБ | |
|
67701-17: Методика поверки
2022-mp67701-17.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Усилители УП-АЭ (далее - усилители) предназначены для аналогово-цифрового преобразования напряжения переменного тока.
Описание
Принцип действия усилителей заключается в преобразовании входных аналоговых сигналов напряжения переменного тока в значения напряжения переменного тока в цифровом виде с помощью математических расчетов, заложенных в программном обеспечении.
Конструктивно усилители выполнены в виде металлического короба.
Подвод кабелей внешних подключений выполнен на торцах усилителей.
К данному типу усилителей относятся усилители УП-АЭ двух модификаций: УП-АЭ ДКНБ.687281.047 и УП-АЭ ДКНБ.687281.047-01, которые отличаются габаритными размерами, массой и рабочей частотой.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской (серийный) номер, идентифицирующий каждый экземпляр средства измерений, наносится на шильдик, наклеиваемый на корпус усилителя, и имеет цифровое обозначение.

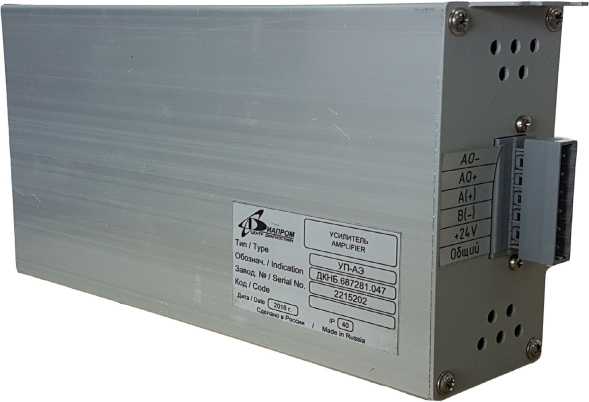

Рисунок 1 - Общий вид усилителей УП-АЭ

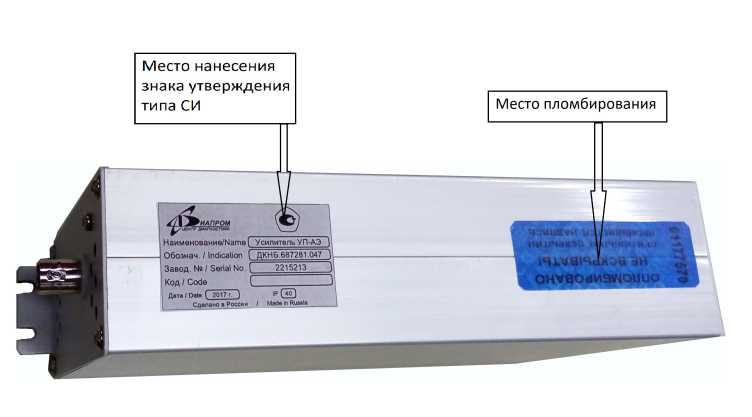

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО), устанавливающееся на жесткий диск компьютера, служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Метрологические характеристики усилителей нормированы с учетом влияния программного обеспечения. Метрологическая значимая часть ПО отдельно не выделена.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
upaefw-3.2.hex, upaefw-3.3.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.2 |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований напряжения переменного тока, мкВ |
от 1 до 3200 |
|
Пределы допускаемой относительной погрешности преобразований напряжения переменного тока, % : - в диапазоне частот от 120 до 230 кГц для модификации УП-АЭ ДКНБ.687281.047 - в диапазоне частот от 60/120 до 230 кГц для модификации УП-АЭ ДКНБ.687281.047-01 |
±10 ±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры усилителей УП-АЭ ДКНБ.687281.047, мм - высота - ширина - длина Габаритные размеры усилителей УП-АЭ ДКНБ.687281.047-01, мм - высота - ширина - длина |
104 47 204 104 33 204 |
|
Масса усилителей УП-АЭ ДКНБ.687281.047, кг, не более Масса усилителей УП-АЭ ДКНБ.687281.047-01, кг, не более |
0,80 0,75 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 36 |
|
Условия эксплуатации для УП-АЭ ДКНБ.687281.047: - температура окружающей среды, °С - относительная влажность, при температуре до +35 °С, % - атмосферное давление, кПа |
от +5 до +60 от 0 до 98 от 84,0 до 106,7 |
|
Условия эксплуатации для УП-АЭ ДКНБ.687281.047-01: - температура окружающей среды, °С - относительная влажность, при температуре до +35 °С, % - атмосферное давление, кПа |
от +1 до +60 от 0 до 98 от 84,0 до 106,7 |
|
Рабочий диапазон частот (-3 дБ) для УП-АЭ ДКНБ.687281.047, кГц |
от 100 до 250 |
|
Рабочий диапазон частот (-3 дБ) для УП-АЭ ДКНБ.687281.047-01, кГц* |
от 50 до 250 от 100 до 250 |
|
Уровень собственных шумов, приведенный к входу, мкВ, не более |
1,0 |
|
Потребляемая мощность при работе с включенным линейным выходом, Вт, не более |
6,0 |
|
Потребляемая мощность при работе с отключенным линейным выходом, Вт, не более |
2,5 |
|
Степень защиты оборудования по ГОСТ 14254-2015 |
IP 20 |
|
Режим работы |
круглосуточный, непрерывный |
|
Примечание - * частота зависит от заказа, конкретное значение указывается в паспорте на усилители | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на шильдик офсетной печатью (или другим способом, не ухудшающим качества).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Усилитель |
УП-АЭ ДКНБ.687281.047 или УП-АЭ ДКНБ.687281.047-01 |
1 шт. |
|
Входной адаптер |
ДКНБ.687281.047ВА |
1 шт. на партию |
|
Носитель с программным обеспечением |
_ |
1 шт. на партию |
|
Паспорт |
ДКНБ.687281.047ПС |
1 экз. |
|
Руководство по эксплуатации |
ДКНБ.687281.047РЭ |
1 экз. |
|
Руководство оператора ПО |
ДКНБ.687281.047-01 34 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа УП-АЭ» руководства по эксплуатации ДКНБ.687281.047РЭ
Нормативные документы
Приказ Росстандарта от 31.07.2018 №1621 Об утверждении государственной поверочной схемы для средств измерений времени и частоты
Приказ Росстандарта от 30.12.2019 № 3463 Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения
ДКНБ.687281.047ТУ Усилители УП-АЭ. Технические условия
