Преобразователи термоэлектрические ТХА.ГПКШ.055
| Номер в ГРСИ РФ: | 67705-17 |
|---|---|
| Производитель / заявитель: | НПП "Термокон", г.Королев |
Преобразователи термоэлектрические ТХА.ГПКШ.055 (далее по тексту - ПТ) предназначены для измерений температуры при воздействии газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67705-17 |
| Действует | по 02.06.2027 |
| Наименование | Преобразователи термоэлектрические |
| Модель | ТХА.ГПКШ.055 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 36472f84-a5ce-ba3b-7796-f088a62f6c29 |
Производитель / Заявитель
ООО НПП "Термокон", РОССИЯ, г.Королев
Поверка
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (68%) |
| Неуспешных поверок (СИ непригодно) | 11 (32 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67705-17: Описание типа
2017-67705-17.pdf
|
Скачать | 210 КБ | |
|
67705-17: Методика поверки
2017-mp67705-17.pdf
|
Скачать | 142.8 КБ |
Описание типа
Назначение
Преобразователи термоэлектрические ТХА.ГПКШ.055 (далее по тексту - ПТ) предназначены для измерений температуры при воздействии газообразных сред.
Описание
Принцип действия ПТ основан на термоэлектрическом эффекте - генерировании электродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов и сплавов, образующих часть одной и той же цепи.
ПТ состоят из чувствительного элемента, муфты, двух корпусов, кабеля, прижима, втулки, вилка РС7ТВ с кожухом и крышкой и двух защитных кожухов. Чувствительным элементом (ЧЭ) является термопара с термоэлектродами хромель и алюмель диаметром 0,16 мм, выполненная на основе термопарного кабеля КТМС диаметром по оболочке 0,7 мм. Рабочий спай термопары заварен вместе с металлической оболочкой кабеля КТМС.
В полости корпуса размещен узел герметизации термопары. Место сварки термопары ЧЭ с проводами кабеля помещено в муфту и залито клеем К-800. Данная конструкция закреплена в корпусе с помощью конуса, шайбы и прижима. С другой стороны кабель термопары проходит через второй корпус к разъему и распаивается на контакты разъема. Положение кабеля фиксирует втулка. На посадочных поверхностях обоих корпусов выполнена резьба М20*1,5.
ПТ относятся к числу неремонтопригодных, невосстанавливаемых изделий.
Фото общего вида ПТ представлено на рисунках 1 и 2.

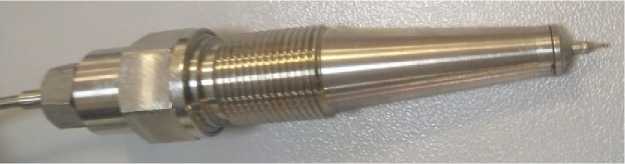

Рисунок 2 - Общий вид корпуса ПТ ТХА.ГПКШ.055

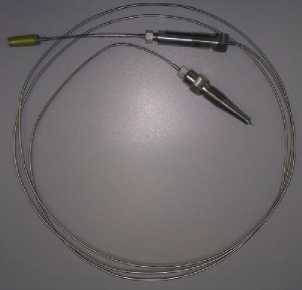

Рисунок 1- Преобразователи термоэлектрические ТХА.ГПКШ.055
Пломбирование преобразователей термоэлектрических осуществляется на границе соединения защитных кожухов с корпусом и разъёмом.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1- Метрологические и технические характеристики ПТ
|
Характеристика |
Значение |
|
Диапазон измерений температуры, °С |
от -40 до +900 |
|
У словное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 |
K |
|
Класс допуска по ГОСТ Р 8.585-2001 |
2 |
|
Пределы допускаемых отклонений ТЭДС от НСХ преобразования в температурном эквиваленте, по ГОСТ Р 8.585-2001, °C От -40 до +333 включ. Св. +333 до +900 |
±2,5 ±0,0075-|t| где t - значение измеряемой температуры, °C |
|
Показатель тепловой инерции, с, не более |
0,2 |
|
Электрическое сопротивление измерительной цепи, Ом, не более |
30 |
|
Время одного воздействия, с, не более |
5 |
|
Время воздействия максимальной температуры, с, не более |
1 |
|
Срок службы, с, не менее |
10 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, при температуре +30 °С, % |
от -50 до +60 от 95 до 98 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
3550x24 |
|
Масса, г, не более |
700 |
Знак утверждения типа
наносится на титульный лист паспорта печатным способом.
Комплектность
Таблица 2 - Комплектность ПТ
|
Наименование |
Количество |
|
Преобразователь термоэлектрический ТХА.ГПКШ.055, с защитными кожухами |
1 шт. |
|
Руководство по эксплуатации ГПКШ 400521.007 РЭ |
1 экз. * |
|
Паспорт ГПКШ 405221.055 ПС |
1 экз. |
|
Габаритный чертеж ГПКШ.405221.055 ГЧ |
1 экз. * |
|
Схема электрическая принципиальная ГПКШ.405221.055 Э3 |
1 экз. * |
|
Методика поверки |
1 экз. * |
Примечание - * - поставляются в 1 экз. потребителю с первой партией, далее - по требованию потребителя.
Поверка
осуществляется по документу МП 67705-17 «Преобразователи термоэлектрические
ТХА.ГПКШ.055. Методика поверки», утвержденному ООО «ИЦРМ» 14.02.2017 года.
Основные средства поверки:
- термостат переливной прецизионный ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 100 °С и нестабильностью поддержания заданной температуры не более ±0,01 °С, регистрационный номер в федеральном информационном фонде 33744-07;
- термометр сопротивления платиновый вибропрочный ПТСВ-9-2, регистрационный номер в федеральном информационном фонде 65421-16;
- мультиметр 3458А, регистрационный номер в федеральном информационном фонде 25900-03.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ 52931-2008 Приборы контроля и регулирования технологических процессов
Технические условия ГПКШ.400521.007 ТУ «Преобразователи термоэлектрические
ТХА.ГПКШ.055»
