Установка вакуумная потокометрическая эталонная УВПЭ
| Номер в ГРСИ РФ: | 67708-17 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
Установка вакуумная потокометрическая эталонная УВПЭ (далее по тексту - установка) предназначена для измерения потока газа в вакууме, а также для поверки (калибровки) мер потока (гелиевых течей).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67708-17 | ||||||
| Наименование | Установка вакуумная потокометрическая эталонная | ||||||
| Модель | УВПЭ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4113c7a7-c384-32fb-9f14-1f838b5adffa | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП "ВНИИМ им.Д.И.Менделеева", РОССИЯ, г.С.-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67708-17: Описание типа
2017-67708-17.pdf
|
Скачать | 168.8 КБ | |
|
67708-17: Методика поверки
2017-mp67708-17.pdf
|
Скачать | 239.8 КБ |
Описание типа
Назначение
Установка вакуумная потокометрическая эталонная УВПЭ (далее по тексту - установка) предназначена для измерения потока газа в вакууме, а также для поверки (калибровки) мер потока (гелиевых течей).
Описание
Установка представляет собой вакуумную систему с измерительным и сравнительным объемом, к которым присоединены два эталонных вакуумметра, масс-спектрометрический компаратор, эталонные меры потока газа в вакууме, являющиеся основными метрологическими узлами установки и обеспечивающие диапазон ее измерений.
Установка реализует два принципа измерений. Принцип накопления, основанный на измерении эталонными вакуумметрами изменений абсолютного давления во времени в измерительном объеме установки. Принцип компарирования, основанный на сравнении при помощи масс-спектрометрического компаратора измеряемого потока газа (гелия) от поверяемой (калибруемой) течи с известным потоком газа (гелия) от эталонной меры потока газа в вакууме.
Конструктивно установка выполнена в общем металлическом передвижном корпусе. Управление установкой осуществляется с помощью органов управления, расположенных на панели ее корпуса.
Пломбировка корпуса установки не предусмотрена.

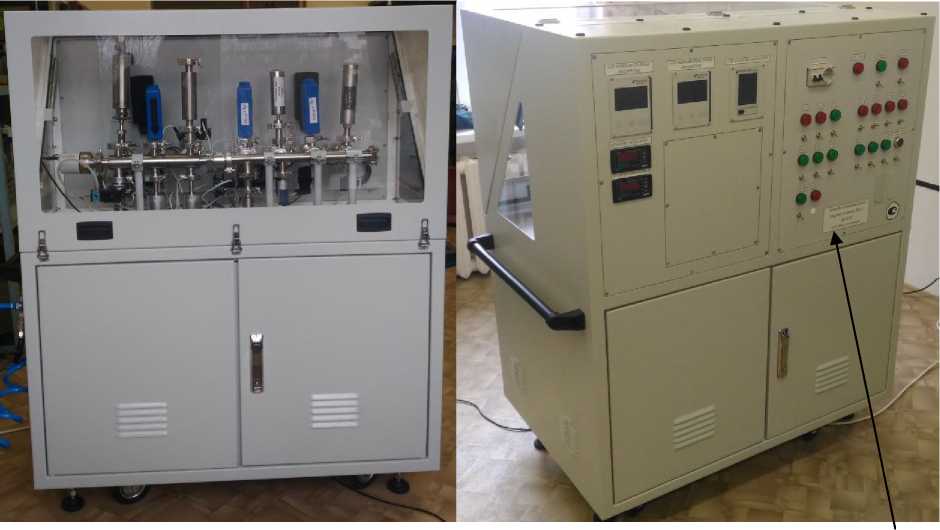

Внешний вид установки приведен на рисунке 1.
Рисунок 1 - Установка вакуумная потокометрическая эталонная УВПЭ
Маркировка
УВПЭ
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений потока газа в вакууме, Па • м3/с |
от П10-11 до 1-10-5 |
|
Пределы допускаемой относительной погрешности измерений, % от измеряемой величины - в диапазоне от 1-10-11 до 1-10-9 Па^м 3/с включ. - в диапазоне свыше 1-10-9 до 1-10-5 Па^м 3/с |
±(15-5-109-Q изм )* ±(10-5-105-Q изм )* |
|
* где Qизм - значение измеренного потока, Па^м3/с | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
2,5 |
|
Габаритные размеры, мм, не более | |
|
- длина |
800 |
|
- ширина |
1400 |
|
- высота |
1400 |
|
Масса, кг, не более |
300 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 40 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, фотохимическим или иным методом на корпус установки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Установка вакуумная потокометрическая эталонная |
УВПЭ |
1 шт. |
|
Компрессор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Комплект запасных частей и принадлежностей |
- |
1 компл. |
|
Методика поверки |
МП 231-0045-2017 |
1 экз. |
Поверка
осуществляется по документу МП 231-0045-2017 «Установка вакуумная потокометрическая эталонная УВПЭ. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 28.03.2017 г.
Основные средства поверки:
Государственный вторичный (рабочий) эталон единицы потока газа в вакууме в диапазоне 10-12 - 1 Па^м3/с ГВЭТ 49-2-2006, СКО: в диапазоне от 10-12 до 10-9 Па^м3/с не более (0,1 - 0,015); в диапазоне свыше 10-9 до 1 Па^м3/с не более 0,015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 28517-90 Контроль неразрушающий. Масс-спектрометрический метод течеискания.
Общие требования
ГОСТ Р 53177-2008 Вакуумная техника. Определение характеристик масс-спектрометрического метода контроля герметичности
Техническая документация изготовителя
