Измерители-регистраторы сварочных процессов ИРСП11
| Номер в ГРСИ РФ: | 67726-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Лаборатория Электроники", г.Москва |
Измерители-регистраторы сварочных процессов ИРСП11 (далее по тексту - измерители, ИРСП11) предназначены для измерений напряжения постоянного тока дуги и силы постоянного тока при любых типах дуговой сварки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67726-17 |
| Действует | по 09.06.2027 |
| Наименование | Измерители-регистраторы сварочных процессов |
| Модель | ИРСП11 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 16f9b2e5-fb68-702d-9271-9aac578dc9a8 |
Производитель / Заявитель
Акционерное общество «Лаборатория Электроники» (АО «Лаборатория Электроники»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
67726-17: Описание типа
2022-67726-17.pdf
|
Скачать | 528.8 КБ | |
|
67726-17: Методика поверки
2017-mp67726-17.pdf
|
Скачать | 308.3 КБ |
Описание типа
Назначение
Измерители-регистраторы сварочных процессов ИРСП11 (далее по тексту -измерители, ИРСП11) предназначены для измерений напряжения постоянного тока дуги и силы постоянного тока при любых типах дуговой сварки.
Описание
Принцип действия измерителей основан на реализации закона Ома для замкнутой цепи.
Измерители обеспечивают отображение и запоминание измеренных значений напряжения и силы постоянного тока, хранение их в энергонезависимой памяти и передачу в компьютер для просмотра и дальнейшей обработки.
В процессе работы измерителей просмотр данных возможен двумя способами:
- на встроенном графическом дисплее (отображение значений напряжения и силы постоянного тока);
- через WEB интерфейс (отображение значений напряжения и силы постоянного тока и трансляция графиков напряжения и силы постоянного тока в реальном времени).
Измерители выпускаются в следующих модификациях:
- ИРСП11-Ш-500А - измеритель с выносным датчиком тока и напряжения (далее - датчиком) с шунтом на 500А;
- ИРСП11-Д-500А - измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 500А;
- ИРСП11-Д-1000А - измеритель с выносным датчиком тока и напряжения, основанном на эффекте Холла, на 1000А.
Для измерения силы постоянного тока силовой кабель, идущий к свариваемому изделию, подключается к сварочным клеммам для модификации ИРСП11-Ш-500А или пропускается через отверстие в датчике для модификации ИРСП11-Д-1000А. Разъемы измерения напряжения постоянного тока служат для подключения напряжения с выхода сварочного источника. На цифровом индикаторе отображаются текущие значения тока сварки и напряжения на дуге или пункты меню. С помощью функциональных кнопок реализовано многоуровневое меню для управления измерителем.
Конструктивно измерители состоят из:
- основного блока;
- датчика (для модификации ИРСП11-Д-1000А);
- сетевого блока питания.
Внешний вид, места нанесения знака поверки и пломбирования измерителей представлены на рисунке 1.

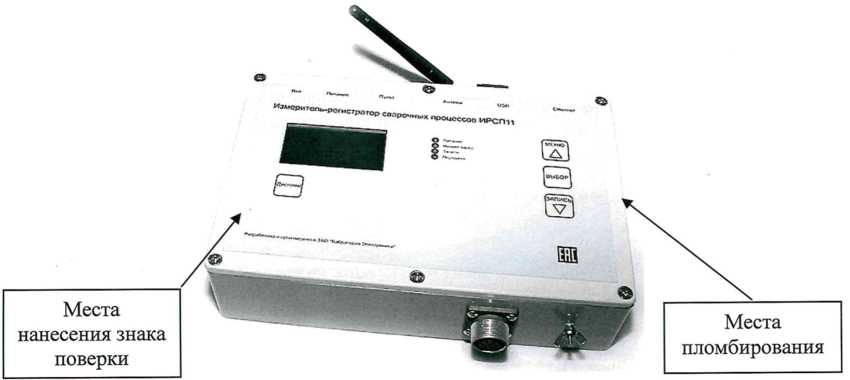

а) основной блок измерителя

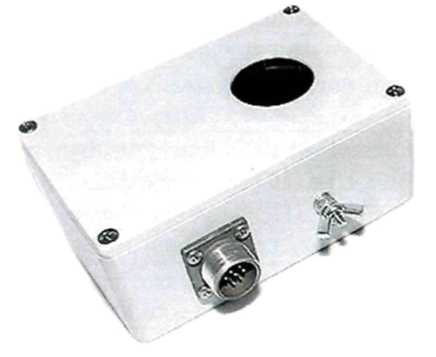

б) датчик для модификации ИРСП11-Д-500А

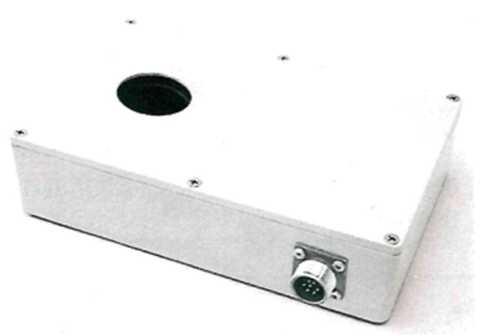

в) датчик для модификации ИРСП11-Д-1000А

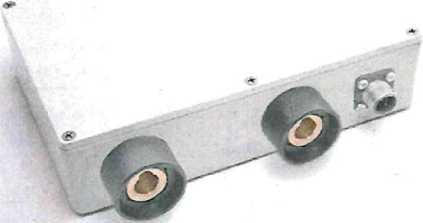

г) датчик для модификации ИРСП11-Ш-500А
Рисунок 1 - Внешний вид, места нанесения знака поверки и пломбирования измерителей
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) реализовано аппаратно и является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик измерителей.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Характеристики ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ИРСП11 |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.27 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики измерителей приведены в таблице 2.
Таблица 2 - Метрологические и технические характеристики измерителей
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от -100 до +100 |
|
Дискретность измерений напряжений постоянного тока, В |
0,1 |
|
Пределы допускаемой основной приведенной* погрешности измерения напряжения постоянного тока, % |
±1 |
|
Диапазон измерений силы постоянного тока, А: - для модификации ИРСП11-Ш-500А - для модификации ИРСП11 -Д-1000А |
от -500 до +500 от -1000 до +1000 |
|
Пределы допускаемой дополнительной приведенной* погрешности измерения напряжения и силы постоянного тока, вызванной изменением температуры окружающего воздуха от нормального значения до любой температуры в пределах рабочих температур на каждые 10 °С, % |
±0,2 |
|
Параметры сети питания переменного тока: - напряжение, В - частота, Гц |
от 187 до 242 50±2 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры, (длинахширинахвысота), мм, не более: - основной блок - датчик |
240x190x60 240x190x60 |
|
Масса основного блока с датчиком, кг, не более |
3 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от 15 до 25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +35 °С, % - атмосферное давление, кПа |
от -40 до +55 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
32000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание * - за нормирующее значение принято значение диапазона измерений. | |
Знак утверждения типа
Наносится на наклейку на корпусе измерителей и на титульный лист паспорта типографским способом.
Комплектность
Комплектность измерителей представлена в таблице 3
Таблица 3 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измеритель-регистратор сварочных процессов ИРСП11 |
- |
1 шт. | |
|
Выносной датчик тока на эффекте Холла на 1000 А |
- |
1 шт. |
Для модификации ИРСП11-Д-1000А |
|
Сетевой блок питания |
- |
1 шт. | |
|
Кабель для подключения к ЭВМ |
- |
1 шт. | |
|
Клеммы для подключения сварочного источника к измерителю-регистратору сварочных процессов ИРСП11 |
- |
1 шт. |
Для модификации ИРСП11-Ш-500А |
|
Измерители-регистраторы сварочных процессов ИРСП11. Руководство по эксплуатации |
МДТУ.344191.052 РЭ |
1 экз. | |
|
Измеритель-регистратор сварочных процессов ИРСП11. Паспорт |
МДТУ.344191.052 ПС |
1 экз. |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Измерители-регистраторы сварочных процессов ИРСП11. Методика поверки |
- |
1 экз. | |
|
Комплект упаковки |
- |
1 шт. |
Сведения о методах измеренийНормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ТУ 3441-007-79338707-2016 ТУ «Измерители-регистраторы сварочных процессов ИРСП11. Технические условия».
