Датчики осадков ДО-02-02
| Номер в ГРСИ РФ: | 67734-17 |
|---|---|
| Производитель / заявитель: | ЗАО "Минимакс-94", г.Москва |
Датчики осадков ДО-02-02 предназначены для автоматических измерений количества атмосферных осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67734-17 |
| Действует | по 09.06.2027 |
| Наименование | Датчики осадков |
| Модель | ДО-02-02 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1c0ef8d5-d0f2-923a-d475-4a460e7b8456 |
Производитель / Заявитель
Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 474 (92%) |
| Неуспешных поверок (СИ непригодно) | 39 (8 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
67734-17: Описание типа
2017-67734-17.pdf
|
Скачать | 83.1 КБ | |
|
67734-17: Методика поверки
2017-mp67734-17.pdf
|
Скачать | 132.9 КБ |
Описание типа
Назначение
Датчики осадков ДО-02-02 предназначены для автоматических измерений количества атмосферных осадков.
Описание
Принцип действия датчиков осадков ДО-02-02 основан на преобразовании изменения интенсивности светового потока, поступающего от передатчика к приемнику при пересечении его частицами атмосферных осадков, в количество атмосферных осадков.
Конструктивно датчики осадков ДО-02-02 представляют собой пылеводонепроницаемый корпус на котором размещена оптическая система, состоящая из 2 пар приёмников и передатчиков. Приёмник и передатчик каждой пары расположены на одной оптической оси, а пары (приёмник-передатчик) установлены под углом 90o по отношению друг к другу. Внутри корпуса размещены: устройство преобразования и регистрации и блок питания. Устройство преобразования и регистрации преобразовывает сигнал, поступающий от приёмников, в цифровой вид с последующей передачей данных по линиям связи.

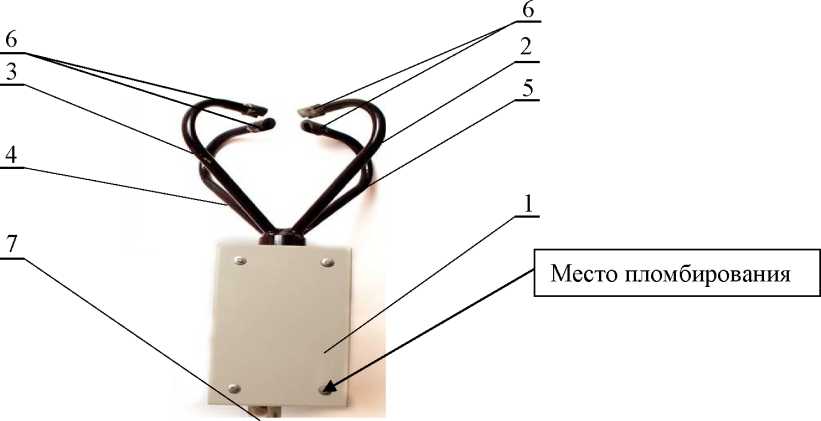

Общий вид датчика осадков ДО-02-02 и схема пломбирования от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид и схема пломбирования датчиков осадков ДО-02-02 1 - корпус, 2 - передатчик первого канала, 3 - передатчик второго канала, 4 - приёмник первого канала, 5 - приёмник второго канала, 6 - экран для защиты оптических элементов, 7 - гермоввод для подключения линии связи
Программное обеспечение
Датчики осадков ДО-02-02 имеют программное обеспечение «Регистратор осадков ДО-02-02» (ПО «Регистратор осадков ДО-02-02»), которое является автономным ПО. ПО «Регистратор осадков ДО-02-02» обеспечивает сбор, обработку, архивирование, прием и передачу данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
do_data.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.01 |
|
Цифровой идентификатор ПО |
7a258c2f94726701f6f0f0d9395ffd35dcde36b5 по алгоритму MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения характеристики |
|
Минимальное измеряемое количество атмосферных осадков, мм |
0,2 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,1+0,08Мизм)* |
|
* А Т Мизм - измеренная величина осадков, мм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения характеристики |
|
Г абаритные размеры, мм, не более -ширина |
250 |
|
-высота |
610 |
|
-длина |
250 |
|
Масса, кг, не более |
4 |
|
Электрическое питание от источника постоянного тока: - напряжение, В |
24 ± 1,2 |
|
- ток, А, не более |
0,6 |
|
У словия эксплуатации -температура воздуха, oC; |
от -40 до +50 |
|
-относительная влажность воздуха, при температуре +40 oC, % |
от 0 до 100 |
|
-атмосферное давление, гПа |
от 500 до 1100 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на паспорт типографским методом и на корпус датчиков осадков ДО-02-02 в виде фирменной планки или этикетки.
Комплектность
аблица 4 - Комплектность средства измерения
|
Наименование |
Обозначение |
Количество |
|
Датчик осадков ДО-02-02 |
МРАШ.408948.002-02 |
1 шт. |
|
Руководство по эксплуатации |
МРАШ.408948.002-02 РЭ |
1 экз. |
|
Паспорт |
МРАШ.408948.002-02 ПС |
1 экз. |
|
Методика поверки |
МП 2551-0159-2016 |
1 экз. |
|
Комплект монтажной арматуры. |
- |
1 шт. |
Поверка
осуществляется по документу МП 2551-0159-2016 «Датчики осадков ДО-02-02. Методика
поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 12.09.2016 г.
Основные средства поверки:
Цилиндры «Klin» 2 класса точности, Регистрационный номер 33562-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Датчик осадков ДО-02-02.Технические условия» МРАШ.408948.002-02 ТУ
