Анализаторы давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE
| Номер в ГРСИ РФ: | 67737-17 |
|---|---|
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Анализаторы давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE (далее - анализаторы) предназначены для измерений давления насыщенных паров бензина, бензиновых смесей, сырой нефти, сжиженных газов и нефтепродуктов в непрерывном режиме в трубопроводе или технологической линии.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67737-17 |
| Действует | по 09.06.2027 |
| Наименование | Анализаторы давления насыщенных паров |
| Модель | RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6b867deb-69b2-99f6-6e6d-b8dcc84e4063 |
Производитель / Заявитель
Фирма «ABB Inc.», Канада
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67737-17: Описание типа
2021-67737-17.pdf
|
Скачать | 641 КБ | |
|
67737-17: Методика поверки
2017-mp67737-17.pdf
|
Скачать | 135.1 КБ |
Описание типа
Назначение
Анализаторы давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE (далее - анализаторы) предназначены для измерений давления насыщенных паров бензина, бензиновых смесей, сырой нефти, сжиженных газов и нефтепродуктов в непрерывном режиме в трубопроводе или технологической линии.
Описание
Принцип действия анализаторов основан на измерении парциального давления насыщенных паров нефтепродуктов в ячейке с соотношением объемов жидкой и газовой фазы 1:4 при температуре (37,8 ±0,1) °С в состоянии термодинамического равновесия жидкость-пар.
Анализатор состоит из аналитического блока с термостатируемой измерительной камерой (ячейкой) с датчиками давления, контроллера и системы подготовки проб, расположенных на общей стойке. Контроллер управляет работой анализатора, осуществляет вывод на дисплей и хранение в памяти результатов измерений, а также отчетов об аварийных ситуациях. Предусмотрена передача информации о результатах измерений в виде аналогового сигнала или по протоколу Modbus и состоянии прибора в виде дискретных сигналов.
Анализатор выпускается в следующих модификациях: RVP4500SE, RVP4501SE,
RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE, которые отличаются диапазоном показаний, погрешностью измерений и дополнительными опциями. Модификация RVP4550SE имеет дополнительную опцию насыщения пробы воздухом, которая повторяет ручную процедуру насыщения воздухом анализируемой пробы при реализации лабораторного метода по ГОСТ 31874-2012 (ASTM D 323-08). Модификация RVP4540SE благодаря расширенному диапазону измерений встроенного датчика давления оптимально подходит для измерений давления насыщенных паров в потоке сжиженного нефтяного или природного газа. Любая из модификаций по запросу может быть дополнительно оснащена опцией охлаждения измерительной камеры (ячейки), что позволяет проводить измерения давления насыщенных паров в расширенном диапазоне температуры окружающей среды от 0 до +40 °С.
Анализаторы имеют взрывозащищенное исполнение.

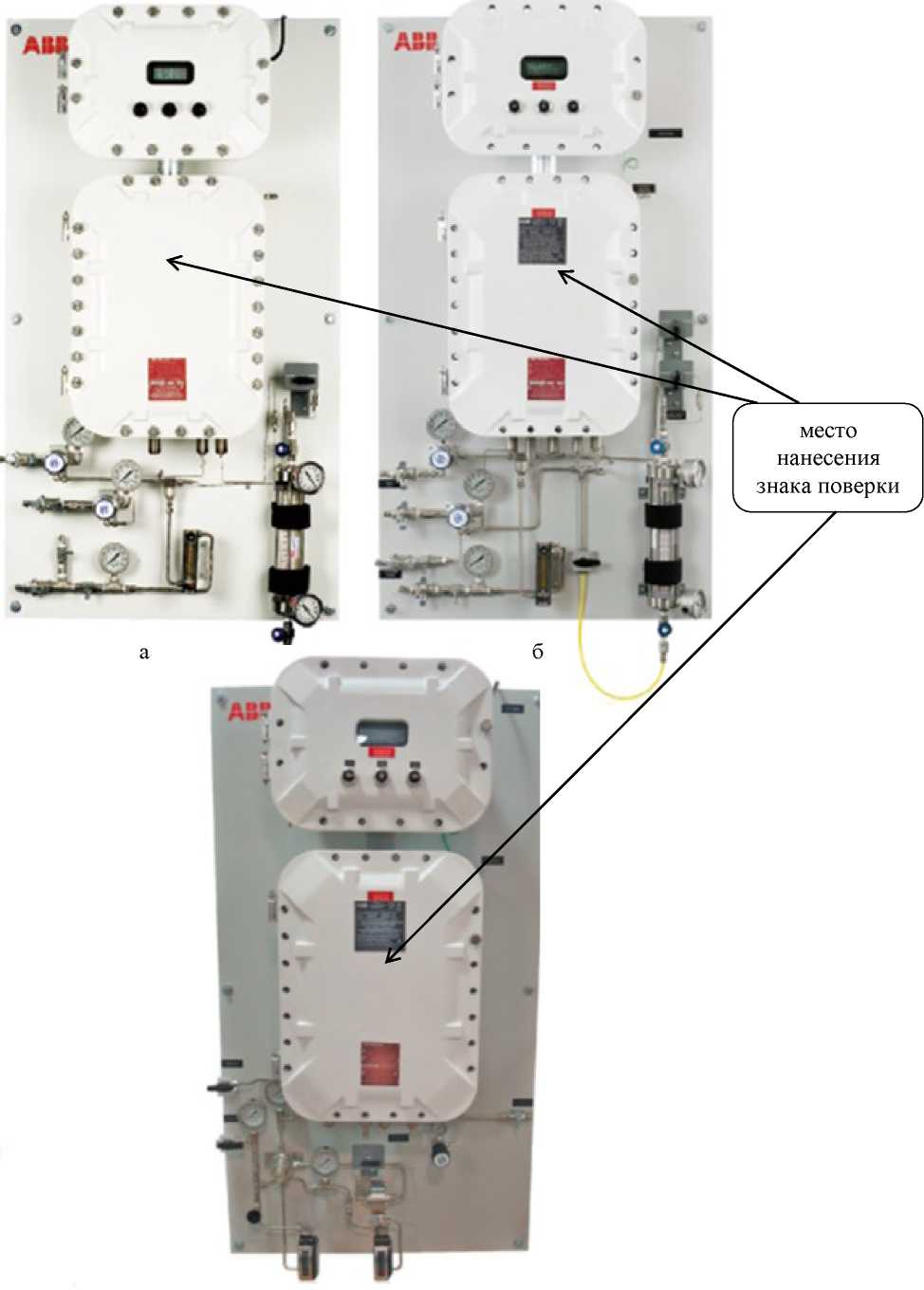

Общий вид анализатора представлен на рисунке 1.
в
Рисунок 1 - Общий вид анализаторов давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE
(а - модификации RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE;
б - модификация RVP4550SE с опцией насыщения пробы воздухом, в - модификация RVP4540SE)
Пломбирование анализаторов давления насыщенных паров RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE и RVP4550SE не предусмотрено.
Программное обеспечение
Программное обеспечение позволяет рассчитывать давление насыщенных паров нефтепродуктов по методу Рейда в соответствии с ГОСТ 1756-2000, ГОСТ 31874-2012 и ASTM D323 (все модификации), ASTM D5482 (модификация RVP4540SE) и ASTM D1267 (модификация RVP4540SE) и представлять результаты измерений в различных единицах измерений давления: кПа, psi.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО) |
1.X.X.X и выше |
|
Цифровой идентификатор ПО |
Недоступно |
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
RVP4500SE |
RVP4501SE |
RVP4503SE |
RVP4510SE |
RVP4540SE |
RVP4550SE | |
|
Диапазон измерений давления насыщенных паров, кПа |
от 1 до 140 | |||||
|
Диапазон показаний давления насыщенных паров, кПа |
от 0 до 140 |
от 0 до 625 |
от 0 до 210 |
от 0 до 140 |
от 0 до 1560 |
от 0 до 140 |
|
Пределы допускаемой приведенной* погрешности измерений давления насыщенных паров, % |
±2,0 |
±5,0 |
±2,0 |
±2,0 |
±6,0 |
±2,0 |
|
Предел допускаемого значения среднего квадратического отклонения результата измерений давления насыщенных паров, кПа |
0,5 |
1,5 |
0,5 |
0,5 |
2,0 |
0,5 |
* нормирующее значение соответствует верхней границе диапазона измерений
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций RVP4500SE, RVP4501SE, RVP4503SE, RVP4510SE, RVP4540SE, RVP4550SE |
|
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Г ц |
100/240 50/60 |
|
Потребляемая мощность, В-А, не более |
150 |
|
Габаритные размеры средства измерений, мм, не более - высота - ширина - длина |
1372 223 762 |
|
Масса, кг, не более |
165 |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +32 (от 0 до +40 с опцией охлаждения) 95 (без конденсации) от 84,0 до 106,7 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
15 10000 |
|
Маркировка взрывозащиты |
1Ex d IIB+ H2 T3 Gb X 1Ex d IIB+ H2 T6 Gb X |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора (шильд).
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор давления насыщенных паров |
Модификация RVP45xxSE |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
1 шт |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Техническая документация фирмы-изготовителя «ABB Inc.», США.
