Весы лабораторные специальные ME36S
| Номер в ГРСИ РФ: | 67764-17 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Sartorius Lab Instruments GmbH & Co. KG", Германия |
Весы лабораторные специальные ME36S (далее - весы) предназначены для статических измерений массы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67764-17 | ||||||
| Наименование | Весы лабораторные специальные | ||||||
| Модель | ME36S | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d23b994a-63ec-e0e4-f60a-285c35a64c48 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Sartorius Lab Instruments GmbH & Co. KG", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67764-17: Описание типа
2017-67764-17.pdf
|
Скачать | 157.5 КБ | |
|
67764-17: Методика поверки
2017-mp67764-17.pdf
|
Скачать | 133.3 КБ |
Описание типа
Назначение
Весы лабораторные специальные ME36S (далее - весы) предназначены для статических измерений массы.
Описание
Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.
Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.
Весы оснащены ветрозащитной витриной.
Весы оснащены следующими устройствами:
- устройством первоначальной установки нуля;
- полуавтоматическим устройством установки нуля;
- устройством слежения за нулем;
- полуавтоматическим устройством выборки массы тары;
- полуавтоматическим устройством юстировки чувствительности;
- автоматическим устройством юстировки чувствительности;
- устройством установки по уровню;
- устройством взвешивания под весами.
Весы снабжены защищенным интерфейсом RS-232.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбирования от несанкционированного доступа приведена на рисунке 2. Обозначение места нанесения знака поверки указано на рисунке 3.

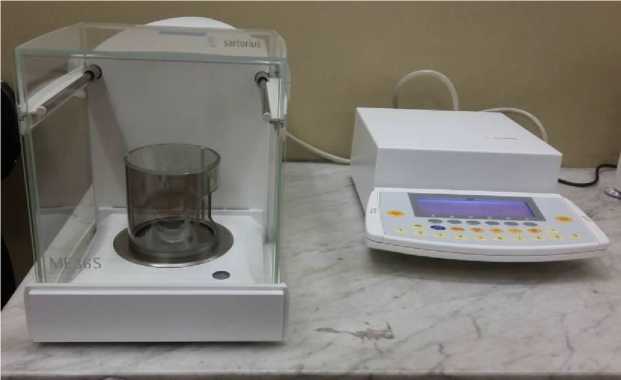

Рисунок 1 - Общий вид весов

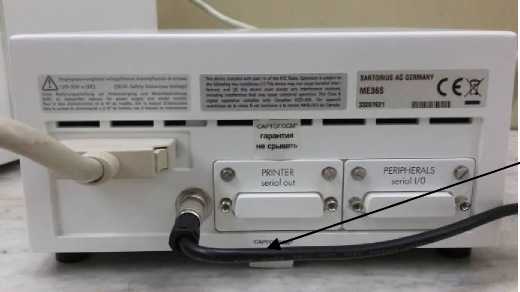

Рисунок 2 - Схема пломбирования от несанкционированного доступа
Схема пломбирования контрольными этикетками

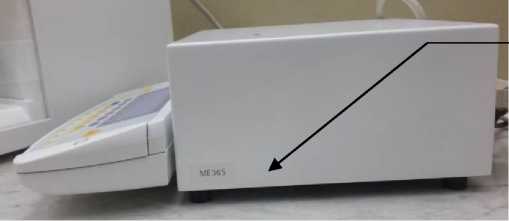

Рисунок 3 - Обозначение места нанесения знака поверки
Место нанесения знака поверки

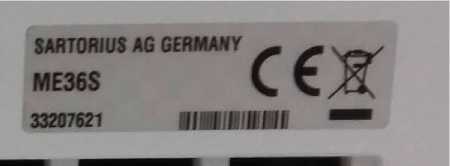

Рисунок 4 - Маркировка весов
Программное обеспечение
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.
Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация версии ПО взвешивающего модуля и ПО модуля терминала осуществляется путем просмотра номера версии ПО в меню Setup: Info.
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Взвешивающий модуль |
Терминал | |
|
Идентификационное наименование ПО |
Wgh.sys.ver |
Version no |
|
Номер версии (идентификационный номер ПО) |
00-22-03 |
01-46-07 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка (Max), г |
31 |
|
Минимальная нагрузка (Min), мг |
0,1 |
|
Действительная цена деления (d), мкг |
1 |
|
Среднее квадратическое отклонение показаний (СКО), мкг не более |
5 |
|
Пределы допускаемой погрешности весов при первичной поверке/ при периодической поверке, мг, в интервалах взвешивания: от 0,1 мг до 5 г включ. свыше 5 г до 20 г включ. свыше 20 г |
±0,03/±0,05 ±0,07/±0,10 ±0,10/±0,15 |
|
Диапазон устройства выборки массы тары, г |
от 0 до Мах |
|
Диапазон устройства первоначальной установки нуля |
от 0 до 20 % Мах |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем |
от 0 до 4 % Мах |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний (среднее), с |
18 |
|
Параметры электрического питания для блока питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 100 до 240 50/60 |
|
Потребляемая мощность, В •А, не более |
70 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Г абаритные размеры взвешивающего модуля, мм, не более | |
|
- высота |
233 |
|
- ширина |
207 |
|
- длина |
420 |
|
Г абаритные размеры терминала, мм, не более | |
|
- высота |
106 |
|
- ширина |
254 |
|
- длина |
323 |
|
Масса взвешивающего модуля, кг, не более |
9,8 |
|
Масса терминала, кг, не более |
3,5 |
|
Условия эксплуатации: | |
|
- предельные значения температуры (Tmin, Tmax), °С |
от +15 до +25 |
|
-относительная влажность воздуха, % |
от 30 до 80 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа при средней загрузке | |
|
средства измерений 8 часов в сутки, ч |
2500 |
Знак утверждения типа
наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений.
|
Наименование |
Обозначение |
Кол-во |
|
Взвешивающий модуль |
- |
1 шт. |
|
Терминал |
- |
1 шт. |
|
Блок питания со шнуром питания |
- |
1 шт. |
|
Чашка весовая |
- |
1 шт. |
|
Кольцо защитное |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 2301-0163-2017 |
1 экз. |
Поверка
осуществляется по документу МП 2301-0163-2017 «Весы лабораторные специальные ME36S.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 10.02.2017 г.
Основные средства поверки: эталонные гири 1-го разряда в соответствии с ГОСТ 8.021-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на корпус весов.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Техническая документация изготовителя
