Датчики комбинированные электронные тока и напряжения SMT
| Номер в ГРСИ РФ: | 67784-17 |
|---|---|
| Производитель / заявитель: | Фирма "Limited Liability Company SGE Srl", Италия |
Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67784-17 |
| Действует | по 09.06.2022 |
| Наименование | Датчики комбинированные электронные тока и напряжения |
| Модель | SMT |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ffdee927-6241-904c-3b52-3090a35fbc16 |
Производитель / Заявитель
Фирма "Limited Liability Company SGE S.R.L.", Италия; Фирма "Tesmec Automation s.r.l.", Италия
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
4643
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4643 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
67784-17: Описание типа
2017-67784-17.pdf
|
Скачать | 110 КБ | |
|
67784-17: Методика поверки
2017-mp67784-17.pdf
|
Скачать | 322.3 КБ |
Описание типа
Назначение
Датчики комбинированные электронные тока и напряжения SMT (далее - датчики) предназначены для масштабного преобразования силы и напряжения переменного тока высокого фазного напряжения в напряжение переменного тока, пригодное для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Описание
Принцип действия датчиков основан на использовании катушки Роговского для измерения силы тока и методе емкостного деления для измерения напряжения, с последующим усилением измеренных сигналов.
Датчики состоят из преобразователей тока и напряжения, блока усилителей и проводов, находящихся в пластиковом гофрированном шланге. Преобразователи тока и напряжения и блок усилителей встроены в корпус, покрытый кремнийорганической резиной с оребрением, для получения требуемой длины пути утечки.
Провод, по которому протекает измеряемый ток, находящийся под высоким напряжением, помещается в вверху датчика, в специальном разъеме. Равномерное дистанцирование провода от стенок разъема обеспечивают специальные втулки. Измеренные сигналы тока и напряжения усиливаются на выходе с помощью встроенных в датчик операционных усилителей, питание которых осуществляется от внешнего источника напряжения постоянного тока ±15 В.
Датчики выпускаются в следующих модификациях SMT-75A и SMT-750A, которые отличаются номинальными первичными токами.
Общий вид средства измерений приведен на рисунке 1.
Место пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 2.

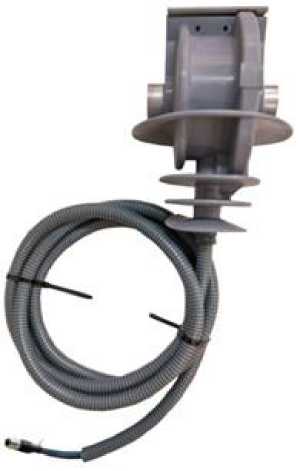

Рисунок 1 - Общий вид средства измерений

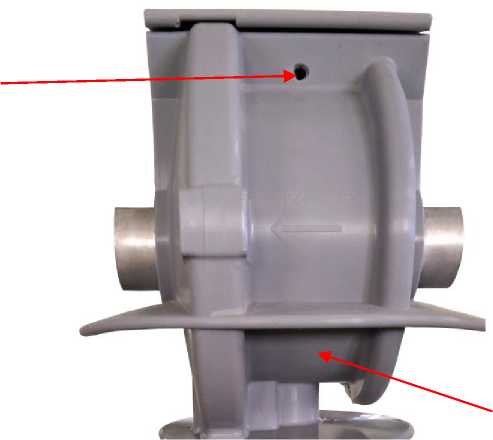

Место пломбировки
Место
нанесения знака поверки
Рисунок 2 - Место пломбировки от несанкционированного доступа и нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Параметр |
Значения |
|
Номинальное первичного напряжения U1ном, кВ |
10/^3 |
|
Номинальный коэффициент напряжения KU |
2,0 |
|
Номинальное вторичное напряжения U2hom, В |
1/^3 |
|
Номинальный коэффициент масштабного преобразования датчика напряжения KUhom, В/В |
1/10000 |
|
Допустимое отклонение коэффициента масштабного преобразования датчика напряжения от номинального, % |
±20 |
|
Допустимое отклонение угла фазового сдвига датчика напряжения от нуля, ...' |
±120 |
|
Класс точности датчика напряжения по ГОСТ Р МЭК 60044-7-2010 |
0,5 |
|
Номинальный первичный ток 11ном, А - для модификации SMT-75A - для модификации SMT-750A |
10 100 |
|
Номинальный уровень вторичного сигнала датчика тока, В |
1 |
|
Номинальный коэффициент масштабного преобразования датчика тока Kihom , В/А - для модификации SMT-75A - для модификации SMT-750A |
1/10 1/100 |
|
Допустимое отклонение коэффициента масштабного преобразования датчика тока от номинального, % |
±20 |
|
Допустимое отклонение угла фазового сдвига датчика тока от нуля, .' |
±60 |
|
Класс точности датчика тока ГОСТ Р МЭК 60044-8-2010 |
0,5S |
|
Параметр |
Значения |
|
Наибольший рабочий первичный ток, А - для модификации SMT-75A - для модификации SMT-750A |
90 900 |
|
Нормированный ток длительного нагрева Icto |
1,2 Вном |
|
Номинальный ток динамической стойкости (в течении 10 мс), кА |
31,5 |
|
Номинальный ток термической стойкости ItoHOM, кА |
12,5 |
|
Электрическая прочность изоляции: - при приложении напряжения промышленной частоты, кВ - при приложении напряжения полного грозового импульса, кВ |
28 75 |
|
Значение номинальной частоты переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - двухполярное напряжение постоянного тока, В |
±(15±0,75) |
|
Потребляемая мощность, Вт, не более |
4 |
|
Габаритные размеры прибора, мм, не более - высота - максимальный диаметр |
313 225 |
|
Масса, кг, не более |
5,5 |
|
Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа |
от -40 до +60 до 95 при +35 оС от 90 до 104 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
25 500000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик комбинированный электронный тока и напряжения |
SMT |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП 206.1-113-2017 |
1 экз. |
Поверка
осуществляется по документу МП 206.1-113-2017 «Датчики комбинированные электронные тока и напряжения SMT. Методика поверки», утвержденному ФГУП«ВНИИМС» 05 апреля 2017 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;
Рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011;
Рабочий эталон 1-го разряда по ГОСТ Р 8.648-2008.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/корень из 3 до 750/корень из 3 кВ
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2409 Гц
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц
ГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения
ГОСТ Р МЭК 60044-8-2010 Трансформаторы измерительные. Часть 8. Электронные трансформаторы тока
