Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder®
| Номер в ГРСИ РФ: | 67786-17 |
|---|---|
| Производитель / заявитель: | Фирма "GWF MessSysteme AG", Швейцария |
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® предназначены для измерений объема воды, протекающей в системах холодного водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67786-17 |
| Действует | по 09.06.2022 |
| Наименование | Счетчики холодной воды турбинные |
| Модель | WPDKcoder®, Meistreamcoder® |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7e9e36a2-c69b-f3d2-cbd0-eb0b5e0ffde2 |
Производитель / Заявитель
Фирма "GWF MessSysteme AG", ШВЕЙЦАРИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 74 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67786-17: Описание типа
2017-67786-17.pdf
|
Скачать | 98.8 КБ | |
|
67786-17: Методика поверки
2017-mp67786-17.pdf
|
Скачать | 261.5 КБ |
Описание типа
Назначение
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® предназначены для измерений объема воды, протекающей в системах холодного водоснабжения.
Описание
Принцип работы счетчиков холодной воды турбинных WPDKcoder®, Meistreamcoder® состоит в преобразовании числа оборотов турбинки, приводимой во вращение потоком воды.
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® состоят из корпуса, измерительного узла, индикаторного механизма и выходом M-Bus, а также могут быть оснащены импульсным выходом. В комбинации с радиомодулем GWF RCM® или RCM split может быть реализован интерфейс Wireless M-Bus. Вращение от турбинки к индикаторному механизму передается с помощью магнитной муфты. Индикаторный механизм преобразует число оборотов турбинки в объем измеренной воды. Конструктивно магнитная муфта защищена от воздействия внешнего магнитного поля. Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® могут устанавливаться на горизонтальном, вертикальном и наклонном трубопрободах.
Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder® выпускаются в следующих модификациях: WPDKcoder® и Meistreamcoder®, которые отличаются номинальными диаметрами, расходами и метрологическим классом по ГОСТ Р 50193.1-92.

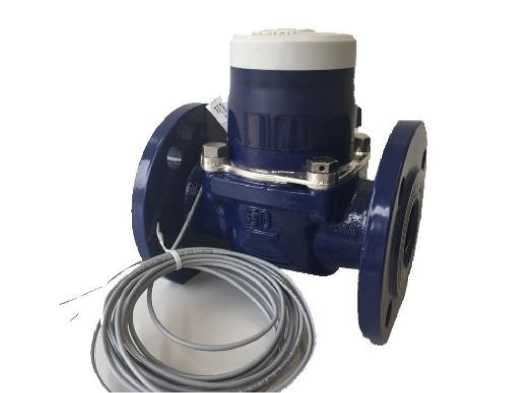

Общий вид средства измерений представлен на рисунке 1.

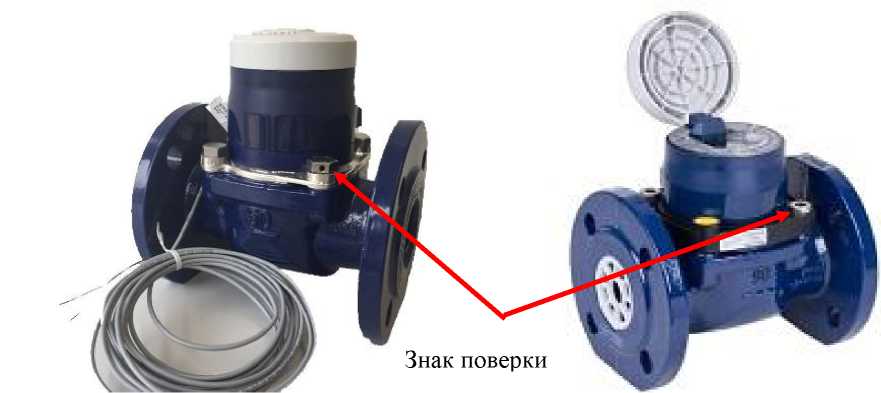

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а) WPDKcoder®
б) Meistreamcoder®
Рисунок 1 - Общий вид средства измерений
Знак поверки
а) WPDKcoder®
б) Meistreamcoder®
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||||||||||||
|
Модификация |
WPDKcoder® | |||||||||||||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
В | |||||||||||||||
|
Диаметр номинальный (DN) |
50 |
65 |
80 |
100 |
150 |
200 |
300 | |||||||||
|
Наибольший расход, Qmax, м3/ч |
90 |
120 |
200 |
300 |
600 |
1200 |
2000 | |||||||||
|
Номинальный расход, Qn, м3/ч |
50 |
63 |
70 |
100 |
120 |
160 |
230 |
400 |
450 |
630 |
800 |
1400 | ||||
|
Переходный расход, Qt, м3/ч |
0,7 |
0,8 |
0,8 |
1,8 |
4 |
6 |
15 | |||||||||
|
Наименьший расход, Qmin, м3/ч |
0,3 |
0,4 |
0,5 |
0,8 |
1,8 |
4 |
12 | |||||||||
|
Модификация |
Meistreamcoder® | |||||||||||||||
|
Метрологический класс по ГОСТ Р 50193.1-92 |
С | |||||||||||||||
|
Диаметр номинальный (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |||||||
|
Наибольший расход, Qmax (Q4), м3/ч |
90 |
120 |
200 |
300 |
350 |
600 |
1200 |
1600 |
2000 | |||||||
|
Номинальный расход, Qn (Q3), м3/ч |
50 |
70 |
120 |
230 |
250 |
450 |
800 |
1250 |
1400 | |||||||
|
Переходный расход, Qt(Q2), м3/ч |
0,4 |
0,63 |
0,51 |
0,81 |
1,02 |
1,6 |
4,03 |
6,3 |
16 | |||||||
|
Наименьший расход, Qmin (Q1), м3/ч |
0,15 |
0,2 |
0,2 |
0,3 |
0,5 |
0,8 |
2 |
3,5 |
9 | |||||||
|
Пределы допускаемой относительной погрешности измерений объема, % - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax |
±5 ±2 | |||||||||||||||
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация |
WPDKcoder® | ||||||
|
Диаметр номинальный (DN) |
50 |
65 |
80 |
100 |
150 |
200 |
300 |
|
Габаритные размеры, мм, не более |
200x273x165 |
200x285x185 |
225x320x200 |
250x355x225 |
300x435x285 |
350x512x340 |
500x726x460 |
|
Масса , кг, не более |
7,7 |
10 |
14 |
18 |
35,5 |
50,5 |
99,3 |
|
Емкость индикаторного механизма, м3 |
999 999 |
999 999 x 10 | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||||||||
|
Модификация |
Meistreamcoder® | ||||||||
|
Диаметр номинальный (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Г абаритные размеры, мм, не более |
200x215 (270x215) |
200x227 (300x227) |
300x267 (225x267) |
250x277 (360x277) |
250x300 |
300x334 (500x334) |
350x398 |
450x454 |
500x512 |
|
Масса, кг, не более |
7,8 (9,6) |
10,1 (12) |
16,3 (14,2) |
18,2 (20,2) |
20,7 |
35,9 |
56,9 |
79,4 |
103,8 |
|
Емкость индикаторного механизма, м3 |
999999,999 |
9 999 999 | |||||||
|
Наименьшая цена деления, дм3 |
0,0005 |
0,005 | |||||||
|
Давление рабочей среды, МПа, не более |
1,6 | ||||||||
|
Температура рабочей среды, °С |
от +5 до +50 | ||||||||
|
Температура окружающего воздуха, ° С |
от +5 до +50 | ||||||||
|
Относительная влажность при 35 °C, % |
98 | ||||||||
|
Средний срок службы, лет |
12 | ||||||||
Знак утверждения типа
наносится на лицевую панель счетчика методом фотопечати и на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик холодной воды турбинный |
WPDKcoder® или Meistreamcoder® |
1 шт. |
|
Радиомодуль |
GWF RCM® или RCM split |
1 шт. (по заказу) |
|
Комплект монтажных частей |
1 шт. (по заказу) | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
РТ-МП-4270-449-2017 |
1 экз. |
Поверка
осуществляется по документу РТ-МП-4270-449-2017 «ГСИ. Счетчики холодной воды турбинные WPDKcoder®, Meistreamcoder®. Методика поверки», утвержденному ФБУ «Ростест-Москва» 19 мая 2017 г.
Основное средство поверки:
установка поверочная расходомерная ТАЙФУН, модификация ТАЙФУН-1000 (регистрационный номер в Федеральном информационном фонде 60684-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на счетчик, свидетельство о поверке или в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
Техническая документация «GWF MessSysteme AG», Швейцария
