Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов К6-17
| Номер в ГРСИ РФ: | 67789-17 |
|---|---|
| Производитель / заявитель: | ЗАО "КБ Навис", г.Москва |
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17 (далее - система Кб-17) предназначена для измерений параметров имитаторов сигналов глобальных навигационных спутниковых систем (ГНСС) при проведении поверки и испытаний.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67789-17 |
| Наименование | Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов |
| Модель | К6-17 |
| Страна-производитель | РОССИЯ |
| Срок свидетельства (Или заводской номер) | H01616001 |
Производитель / Заявитель
Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС"), г. Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 7 |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 67789-17: Описание типа СИ | Скачать | 2.3 MБ | |
| 67789-17: Методика поверки | Скачать | 830.4 КБ |
Описание типа
Назначение
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17 (далее - система Кб-17) предназначена для измерений параметров имитаторов сигналов глобальных навигационных спутниковых систем (ГНСС) при проведении поверки и испытаний.
Описание
Принцип действия системы Кб-17 основан на измерении параметров (временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени, уровня мощности, параметров сигналов опорного генератора) имитаторов сигналов ГНСС с использованием входящих в состав системы средств измерений.
Конструктивно система Кб-17 состоит из средств измерений и вспомогательного оборудования, установленных в 2 стойки, а также включает в свой состав комплект кабелей, переходников и нагрузок ТДЦК.464939.101, комплект ЗИП-О.
Блок измерительный ваттметра N1914A, генератор сигналов E8267D, осциллограф цифровой запоминающий RTO1044, аппаратура контроля навигационных сигналов МРК-113, компаратор частотный VCH-314, частотомер 53230А и стандарт частоты и времени водородный 41-1007 используются для определения метрологических характеристик имитаторов сигналов ГНСС.
Блок приемника навигационного ТДЦК.464349.005 и анализатор сигналов FSVR30 используются для контроля работоспособности имитаторов сигналов ГНСС.
В первой стойке установлены блок измерительный ваттметра N1914A с преобразователями измерительными термоэлектрическими ваттметров поглощаемой мощности N8481A, N8481D, осциллограф цифровой запоминающий RTO1044, генератор сигналов E8267D, аппаратура контроля навигационных сигналов МРК-113, персональная электронно-вычислительная машина ТДЦК.466219.051.
Во второй стойке установлены блок приемника навигационного ТДЦК.464349.005, анализатор сигналов FSVR30, частотомер 53230А, компаратор частотный VCH-314, стандарт частоты и времени водородный 41-1007, источник бесперебойного питания ИДП-1-1/1-6-220-Т и модуль аккумуляторный АМ-20-9Т.

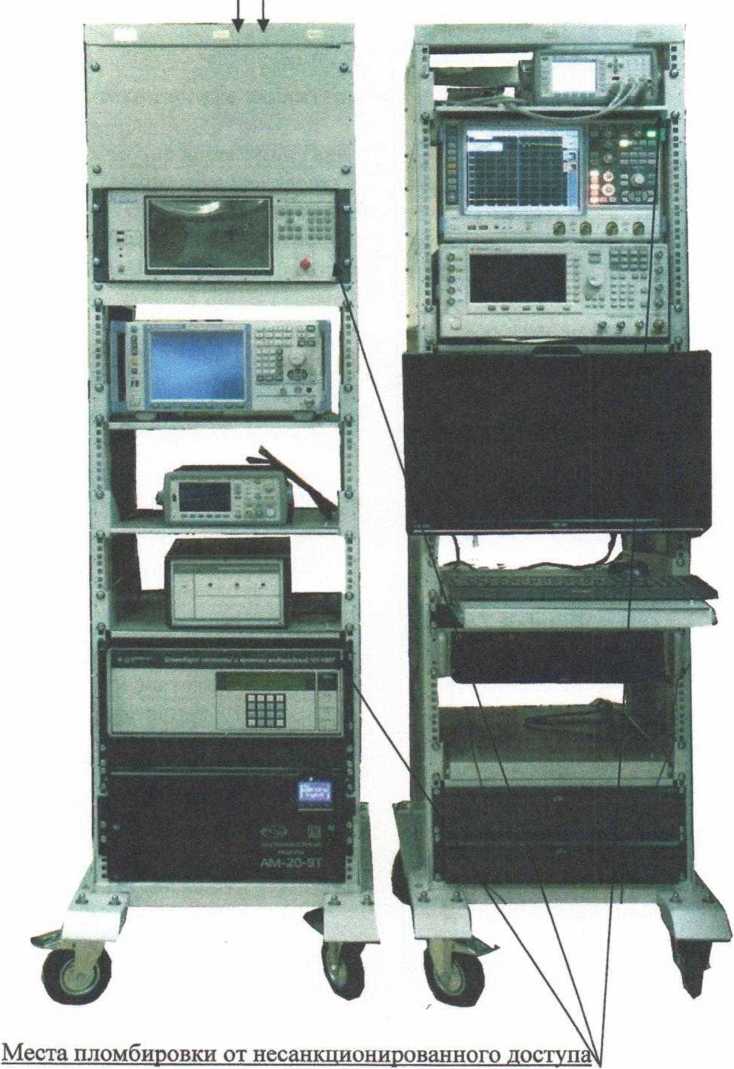

Общий вид системы Кб-17, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид системы Кб-17, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки
Программное обеспечение
Программное обеспечение (ПО) системы Кб-17 включает специализированное ПО ТДЦК.80382-01, предназначенное для создания сценариев имитации с требуемыми параметрами для поверки имитаторов сигналов ГНСС.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
""Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТДЦК.80382-01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.0.1 |
Технические характеристики
' аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени, нс |
0,03 |
|
Доверительные границы абсолютной инструментальной погрешности (при вероятности 0,95) измерений значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени, нс |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности выходных сигналов, дБ |
±0,3 |
|
Среднее квадратическое относительное двухвыборочное отклонение частоты опорного сигнала 10 МГц при интервале времени измерений 1 с |
710'13 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока с частотой 50 Гц, В |
220±22 |
|
Суммарная потребляемая мощность, Вт, не более |
1000 |
|
Масса составных частей системы Кб-17, кг, не более |
20 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха при температуре 30 °C |
от 15 до 35 до 90 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель блока приемника навигационного системы Кб-17.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированная -рабочее место для аттестации и поверки имитаторов сигналов Кб-17 |
ТДЦК.464979.016 |
1 шт. |
|
Руководство по эксплуатации |
ТДЦК.464979.016РЭ |
1 экз. |
|
Формуляр |
ТДЦК.464979.016ФО |
1 экз. |
|
Методика поверки |
ТДЦК.464979.016МП |
1 экз. |
Поверка
осуществляется по документу ТДЦК.464979.016МП «Инструкция. Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 25 ноября 2016 г.
Основные средства поверки:
- военный эталон единицы мощности электромагнитных колебаний в коаксиальных трактах в диапазоне частот от 0,03 до 18 ГГц ВЭ-26;
- военный эталон единиц времени и частоты ВЭ-31-16;
- осциллограф цифровой запоминающий RTO1044 (per. № 50596-12): среднее квадратическое значение временного джиггера системы синхронизации не более 1 пс;
- генератор сигналов E8267D (per. № 53941-13): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ±7 10'8, уровень выходного сигнала от минус 135 до 15 дБм, пределы допускаемой основной погрешности установки уровня выходного сигнала ±0,6 дБ;
- компаратор частотный VCH-314 (per. № 35266-07): номинальные значения несущих частот 5 МГц, 10 МГц и 100 МГц, среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты для интервала времени измерений 1 с при полосе пропускания компаратора 3 Гц не более 2 -10~14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы Кб-17 с требуемой точностью.
Знак поверки наносится на стойку в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
МИ 1690-87 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных трактах в диапазоне частот 0,03 - 18 ГГц
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ТДЦК.464979.016ТУ Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17. Технические условия
