Пикнометры газовые Quantachrome
| Номер в ГРСИ РФ: | 67803-17 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Фирма "Quantachrome Instruments", США |
Пикнометры газовые Quantachrome (далее - пикнометры) предназначены для измерений объема и плотности образцов твердых и сыпучих веществ и материалов по аттестованным методикам измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67803-17 |
| Действует | по 19.06.2022 |
| Наименование | Пикнометры газовые |
| Модель | Quantachrome |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f637f340-f713-cb81-100d-542ecec08cfb |
Производитель / Заявитель
Фирма "Quantachrome Instruments", СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 37 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
67803-17: Описание типа
2017-67803-17.pdf
|
Скачать | 128.7 КБ | |
|
67803-17: Методика поверки
2017-mp67803-17.pdf
|
Скачать | 252.9 КБ |
Описание типа
Назначение
Пикнометры газовые Quantachrome (далее - пикнометры) предназначены для измерений объема и плотности образцов твердых и сыпучих веществ и материалов по аттестованным методикам измерений.
Описание
Принцип действия пикнометров основан на вытеснении инертного газа анализируемым образцом из измерительной камеры в добавочную. По изменению показаний датчика давления при открытии добавочной камеры оценивается объем вытесненного газа, равный объему анализируемого образца, введенного в измерительную камеру. На основе данных об измерении объема и массы образца производится расчет плотности образца. В качестве вытесняемых газов используются инертные газы.
Конструктивно пикнометры состоят из моноблока, содержащего: измерительные и добавочные камеры (кюветы) известных объемов; систему продувки, вакуумирования (для ULTRAPYC 1200e модификаций UPY и MUPY) и заполнения инертным газом, снабженной датчиком давления; электронный блок с жидкокристаллическим дисплеем и клавиатурой управления.
Пикнометры выпускаются в следующих сериях: ULTRAPYC 1200e модификация UPY, ULTRAPYC 1200e модификация MUPY и PENTAPYC 5200e, которые отличаются следующим.
Пикнометры ULTRAPYC 1200e модификация UPY и ULTRAPYC 1200e модификация MUPY предназначены для анализа одного образца.
В комплектацию ULTRAPYC 1200e модификация UPY входит стандартный набор измерительных кювет: 10; 50; 135 см3. По требованию заказчика в комплектацию могут быть включены измерительные кюветы: 0,25; 1,8; 4,5 см3.
В комплектацию ULTRAPYC 1200e модификация MUPY входит набор измерительных кювет: 0,25; 1,8; 4,5 см3.
Пикнометры PENTAPYC 5200e предназначены для анализа пяти образцов одновременно. В комплектацию PENTAPYC 5200e входит стандартный набор измерительных кювет: 10; 50; 135 см3 для пяти образцов.
К измерительным кюветам поставляются соответствующие калибровочные сферы.
Измерительные кюветы представляют собой стальную или алюминиевую емкость, в которую помещается образец для измерения объема и плотности или соответствующая калибровочная сфера.
Калибровочные сферы представляют собой металлические шары из нержавеющей стали с известной величиной объема и предназначены для осуществления калибровки и поверки пикнометров.
В комплектацию индивидуально для каждой модели входит комплект принадлежностей.
По требованию заказчика дополнительно в комплектацию пикнометров может входить вакуумный насос, циркуляционный термостат, весы, принтер, персональный компьютер.
Общий вид пикнометров и место нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
а)
б)

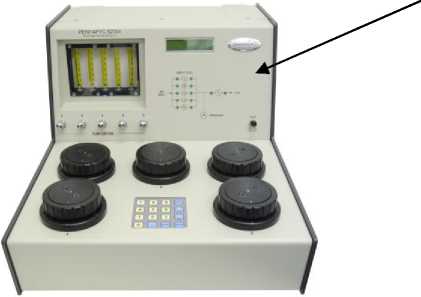

Рисунок 1 - Общий вид пикнометров:
а) ULTRAPYC 1200e модификация UPY и ULTRAPYC 1200e модификация MUPY, б) PENTAPYC 5200e
Пломбировка пикнометров не предусмотрена.
Программное обеспечение
Пикнометры оснащены встроенным программным обеспечением, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, на внешний носитель USB, на принтер.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
ULTRAPYC 1200e модификация UPY, ULTRAPYC 1200e модификация MUPY |
PENTAPYC 5200e | |
|
Идентификационное наименование ПО |
Ultrapyc 1200e |
Pentapyc 5200e |
|
Номер версии (идентификационный номер) ПО |
не ниже 4.02 | |
|
Цифровой идентификатор ПО |
- | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
ULTRAPYC 1200e модификация UPY |
ULTRAPYC 1200e модификация MUPY |
PENTAPYC 5200e | |
|
Диапазон измерений объёма, см3 |
от 0,1 до 135 |
от 0,1 до 4,5 |
от 3,0 до 135 |
|
Предел допускаемого значения относительного среднего квадратического отклонения | |||
|
результата измерений объёма, %1): -для измерительной кюветы 135 см3 |
0,03 |
- |
0,03 |
|
-для измерительной кюветы 50 см3 |
0,03 |
- |
0,05 |
|
-для измерительной кюветы 10 см3 |
0,05 |
- |
0,30 |
|
-для измерительной кюветы3) 4,5 см3 |
0,50 |
0,15 |
- |
|
-для измерительной кюветы3) 1,8 см3 |
3,0 |
0,50 |
- |
|
-для измерительной кюветы3) 0,25 см3 |
5,0 |
1,5 |
- |
|
Пределы допускаемой относительной | |||
|
погрешности измерений объёма, %1): -для измерительной кюветы 135 см3 |
±0,09 |
- |
±0,09 |
|
-для измерительной кюветы 50 см3 |
±0,09 |
- |
±0,12 |
|
-для измерительной кюветы 10 см3 |
±0,11 |
- |
±0,60 |
|
-для измерительной кюветы3) 4,5 см3 |
±1,0 |
±0,31 |
- |
|
-для измерительной кюветы3) 1,8 см3 |
±6,0 |
±1,0 |
- |
|
-для измерительной кюветы3) 0,25 см3 |
±10 |
±3,4 |
- |
|
Дискретность результатов измерения объёма, см3 |
0,0001 | ||
|
Диапазон измерений плотности, г/см3 |
от 0,5 до 23 | ||
|
Предел допускаемого значения относительного среднего квадратического отклонения | |||
|
результата измерений плотности, %2): -для измерительной кюветы 135 см3 |
0,03 |
- |
0,03 |
|
-для измерительной кюветы 50 см3 |
0,03 |
- |
0,05 |
|
-для измерительной кюветы 10 см3 |
0,05 |
- |
0,30 |
|
-для измерительной кюветы3) 4,5 см3 |
0,50 |
0,15 |
- |
|
-для измерительной кюветы3) 1,8 см3 |
3,0 |
0,50 |
- |
|
-для измерительной кюветы3) 0,25 см3 |
5,0 |
1,5 |
- |
|
Пределы допускаемой относительной | |||
|
погрешности измерений плотности, %2): |
±0,09 |
- |
±0,09 ±0,12 ±0,61 |
|
-для измерительной кюветы 135 см3 -для измерительной кюветы 50 см3 -для измерительной кюветы 10 см3 |
±0,09 |
- | |
|
±0,12 |
- | ||
|
±1,0 |
±0,33 | ||
|
-для измерительной кюветы3) 4,5 см3 |
±6,1 |
±1,1 | |
|
-для измерительной кюветы3) 1,8 см3 |
±10 |
±3,6 | |
|
-для измерительной кюветы3) 0,25 см3 | |||
|
Наименование характеристики |
Значение характеристики | ||
|
ULTRAPYC 1200e модификация UPY |
ULTRAPYC 1200e модификация MUPY |
PENTAPYC 5200e | |
|
Дискретность результатов измерений плотности, г/см3 |
0,0001 | ||
|
Диапазон показаний избыточного давления, кПа |
от 0 до 140 | ||
|
1) при заполнении измерительной кюветы образцом более чем на 2/3; 2) указанное в таблице значение погрешности достигается при использовании весов лабораторных электронных I (специального) класса точности; 3) измерительные кюветы: 0,25; 1,8; 4,5 см3 поставляются по дополнительному заказу для ULTRAPYC 1200e модификация UPY | |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
ULTRAPYC 1200e модификация UPY |
ULTRAPYC 1200e модификация MUPY |
PENTAPY C 5200e | |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
230±23 50/60 | ||
|
Габаритные размеры, мм, не более - высота - ширина - длина |
227 311 540 |
324 416 578 | |
|
Масса, кг, не более |
9,75 |
32,7 | |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, % |
от +15 до +30 от 30 до 85 | ||
Знак утверждения типа
наносится на боковую панель пикнометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | ||
|
ULTRAPYC 1200e модификация UPY |
ULTRAPYC 1200e модификация MUPY |
PENTAPY C 5200e | ||
|
Моноблок пикнометра |
1 шт. |
1 шт. |
1 шт. | |
|
Измерительная кювета 135 см3 (большая) |
1 шт. |
- |
5 шт. | |
|
Измерительная кювета 50 см3 (средняя) |
1 шт. |
- |
5 шт. | |
|
Наименование |
Обозначение |
Количество | ||
|
ULTRAPYC 1200e модификация UPY |
ULTRAPYC 1200e модификация MUPY |
PENTAPY C 5200e | ||
|
Измерительная кювета 10 см3 (малая) |
1 шт. |
- |
5 шт. | |
|
Измерительная кювета1) 4,5 см3 (микро) |
1 шт. |
1 шт. |
- | |
|
Измерительная кювета1) 1,8 см3 (мезо) |
1 шт. |
1 шт. |
- | |
|
Измерительная кювета1) 0,25 см3 (нано) |
1 шт. |
1 шт. |
- | |
|
Вкладыш для кюветы средней |
1 шт. |
- |
5 шт. | |
|
Вкладыш для кюветы малой |
1 шт. |
- |
5 шт. | |
|
Вкладыш для кюветы микро1) |
1 шт. |
1 шт. |
- | |
|
Набор калибровочных сфер (большая - 56,5592 см3, средняя -28,9583 см3, малая - 7,0699 см3 (2 шт.)) |
1 шт. |
- |
1 шт. | |
|
Калибровочная сфера микро1) -1,0725 см3 |
2 шт. |
2 шт. |
- | |
|
Калибровочная сфера нано1) - 0,0898 см3 |
1 шт. |
1 шт. |
- | |
|
Комплект принадлежностей (индивидуально для каждой модели) |
1 шт. |
1 шт. |
1 шт. | |
|
Вакуумный насос2) |
1 шт. |
1 шт. |
1 шт. | |
|
Весы лабораторные электронные I (специального) класса точности2) |
1 шт. |
1 шт. |
1 шт. | |
|
Персональный компьютер2) |
1 шт. |
1 шт. |
1 шт. | |
|
Принтер2) |
1 шт. |
1 шт. |
1 шт. | |
|
Циркуляционный термостат2) |
1 шт. |
1 шт. |
1 шт. | |
|
Методика поверки |
МП 84-251 2016 |
1 экз. |
1 экз. |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. | |
Примечания: 1) измерительные кюветы: 0,25; 1,8; 4,5 см3, калибровочные сферы: 1,0725; 0,0898 см3 и вкладыш для кюветы микро поставляются по дополнительному заказу для ULTRAPYC 1200e модификация UPY;
2) по дополнительному заказу
Поверка
осуществляется по документу МП 84-251-2016 «ГСИ. Пикнометры газовые Quantachrome.
Методика поверки», утвержденному ФГУП «УНИИМ» «20» февраля 2017 г.
Основные средства поверки:
- рабочий эталон единицы массы 1 разряда по ГОСТ 8.021-2015, в диапазоне значений от 0,01 до 220 г с возможностью взвешивания под весами;
- рабочий эталон единицы массы 2 разряда по ГОСТ 8.021-2015, в диапазоне значений от 150 до 500 г с возможностью взвешивания под весами.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых пикнометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на лицевую панель пикнометра.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.024-2002 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений плотности»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений массы»
Техническая документация изготовителя фирмы «Quantachrome Instruments», США.
