Инклинометры скважинные серии УСМ-ИСП
| Номер в ГРСИ РФ: | 67804-17 |
|---|---|
| Категория: | Инклинометры |
| Производитель / заявитель: | ЗАО "Триада - Холдинг", г.Москва |
Инклинометры скважинные серии УСМ-ИСП (далее - инклинометры) предназначены для измерений зенитного (вертикального) угла, позволяющих построить профиль искривления контрольной скважины с целью определения изменения её пространственного положения во времени.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67804-17 |
| Действует | по 19.06.2027 |
| Наименование | Инклинометры скважинные |
| Модель | серии УСМ-ИСП |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c66f3e47-aa22-d23f-35ba-f3844809d8d2 |
Производитель / Заявитель
Акционерное общество «Триада-Холдинг» (АО «Триада-Холдинг»), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 807 (100%) |
| Неуспешных поверок (СИ непригодно) | 3 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67804-17: Описание типа
2022-67804-17.pdf
|
Скачать | 523.4 КБ | |
|
67804-17: Методика поверки
2017-mp67804-17.pdf
|
Скачать | 109.8 КБ |
Описание типа
Назначение
Инклинометры скважинные серии УСМ-ИСП (далее - инклинометры) предназначены для измерений зенитного (вертикального) угла, позволяющих построить профиль искривления контрольной скважины с целью определения изменения её пространственного положения во времени.
Описание
Принцип действия инклинометров основан на пространственных замерах значений проекции вектора силы тяжести на оси чувствительности двух MEMS-акселерометров, расположенных взаимоортогонально. Совокупность сигналов, полученных от MEMS-акселерометров, определяет пространственное положение инклинометров в системе прямоугольных координат, используемое в инженерных и геофизических расчетах, строительстве и инженерной геологии.
Инклинометры представляют собой комбинированные приборы, в конструкции которых объединено два MEMS-акселерометра. Эти датчики располагаются в стальном корпусе. Корпус оснащается специальными центрирующими элементами с колесами, которые входят в направляющие пазы в обсадных трубах и позволяют сохранять неизменное, определенное пространственное положение в скважине при проведении периодических измерений. Несколько инклинометров при помощи дополнительных соединительных штанг могут объединятся в группу. Каждый инклинометр снабжен отдельным кабелем, сигналы, с которых можно объединить в единый многожильный кабельный вывод.
Инклинометры выпускаются в нескольких модификациях, наименование которых выглядит следующим образом: УСМ-ИСП-XY-Z,
где X обозначает исполнение: С - стационарное, отсутствие С - портативное;
Y обозначает тип установки: В - вертикальный, Г - горизонтальный;
Z - цифра, обозначающая половину диапазона измерений угла в градусах.
Например, УСМ-ИСП-В-30 - инклинометр скважинный серии УСМ-ИСП, портативный, вертикальный, с диапазоном измерений угла от минус 30 до плюс 30°.

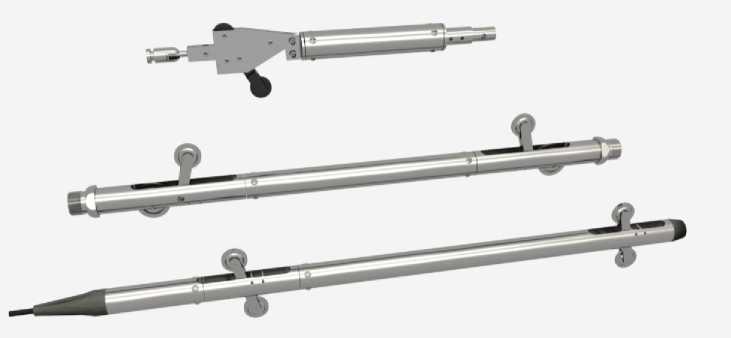

Общий вид инклинометров представлен на рисунке 1.
Рисунок 1 - Общий вид инклинометров скважинных серии УСМ-ИСП
Пломбирование инклинометров не предусмотрено.
Программное обеспечение
Инклинометры имеют программное обеспечение «USM» (далее - ПО), установленное на считывающее устройство (на базе ОС «Android»). В качестве считывающего устройства можно использовать, как входящее в комплект мобильное регистрирующее устройство, так и любое устройство на базе ОС «Android» с установленным ПО.
ПО предназначено для администрирования, управления основными функциями, считывания данных с инклинометров, а также для первичной обработки и просмотра результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
USM |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.74 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны измерений зенитного угла, °: - для модификации УСМ-ИСП-В - для модификаций УСМ-ИСП-Г, УСМ-ИСП-СВ, УСМ-ИСП-СГ |
от -30 до +30 от -60 до +60 от -90 до +90 от -10 до +10 от -15 до +15 от -30 до +30 |
|
Пределы допускаемой приведенной к полному диапазону измерений погрешности измерений зенитного угла, % |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C |
от -30 до +50 |
|
- относительная влажность, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры (диаметрхдлина), мм, не более: | |
|
- для модификаций УСМ-ИСП-В |
30x820 |
|
- для модификаций УСМ-ИСП-Г |
30x820 |
|
- для модификаций УСМ-ИСП-СВ |
32x440 |
|
- для модификаций У СМ-ИСП-СГ |
32x440 |
|
Масса измерительного зонда, кг, не более: | |
|
- для модификаций УСМ-ИСП-В |
2,5 |
|
- для модификаций УСМ-ИСП-Г |
3,0 |
|
- для модификаций УСМ-ИСП-СВ |
1,2 |
|
- для модификаций УСМ-ИСП-СГ |
1,2 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Инклинометр скважинный серии УСМ-ИСП в комплекте с кабелем |
- |
1 шт. |
|
Кабельная катушка* |
- |
1 шт. |
|
Соединительная штанга (1, 2 или 3 метра)** |
- |
1 шт. |
|
Верхний опорный модуль** |
- |
1 шт. |
|
Считывающее устройство (на базе Android) с предустановленным ПО «USM»* |
- |
1 шт. |
|
Зарядное устройство для инклинометра* |
- |
1 шт. |
|
Фиксатор для крепления кабеля инклинометра в контролируемой скважине* |
- |
1 шт. |
|
Методика поверки |
МП АПМ 22-16 |
1 экз. |
|
Сумка (футляр мягкий) для считывающего устройства и аксессуаров* |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ УСМ-ИСП |
1 экз. |
|
Паспорт |
П УСМ-ИСП |
1 экз. |
|
* - поставляется в комплекте с портативными инклинометрами * * - поставляется в комплекте со стационарными инклинометрами | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Технические условия ТУ 4315-015-42010705-2015 «Инклинометры скважинные серии УСМ-ИСП»
