Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO
| Номер в ГРСИ РФ: | 67806-17 |
|---|---|
| Производитель / заявитель: | Фирма "Overhoff Technology Corporation", США |
Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO (далее - установки) предназначены для непрерывных измерений объемной активности трития в воздухе помещений, систем вентиляции, как в автономном режиме, так и в составе автоматизированных систем радиационного контроля на атомных станциях, радиохимических производствах и других радиационно-опасных объектах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67806-17 |
| Действует | по 19.06.2027 |
| Наименование | Установки для измерения объемной активности трития в воздухе |
| Модель | модель 347-CART-HTO |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 32e9e387-9dd7-3070-c71d-e23b8eb2fa41 |
Производитель / Заявитель
Фирма "Overhoff Technology Corporation", США
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год и 6 месяцев
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67806-17: Описание типа
2017-67806-17.pdf
|
Скачать | 177.8 КБ | |
|
67806-17: Методика поверки
2017-mp67806-17.pdf
|
Скачать | 128.6 КБ |
Описание типа
Назначение
Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO (далее - установки) предназначены для непрерывных измерений объемной активности трития в воздухе помещений, систем вентиляции, как в автономном режиме, так и в составе автоматизированных систем радиационного контроля на атомных станциях, радиохимических производствах и других радиационно-опасных объектах.
Описание
Установки осуществляют непрерывное измерение активности трития в воздухе в реальном времени с возможностью компенсации фонового излучения и излучения естественных радионуклидов. Установки расположены в мобильной тележке из нержавеющей стали, что позволяет перемещать устройство к нескольким точкам контроля и работать в непрерывном режиме.
Блоками детектирования установки являются четыре ионизационные камеры специальной геометрии. Каждая из ионизационных камер имеет ионизационную ловушку (наличие второго металлического корпуса в ионизационной камере, пространство между металлическими стенками служит ионизационной ловушкой). В ионизационных камерах используются стенки в виде сетки, что позволяет уменьшить загрязнение тритием почти на три порядка.
Ионизационные камеры размещены внутри корпуса блока управления и отображения информации, осуществляющего обработку, преобразование и отображение измеряемой величины. Блок управления и отображения информации помимо прочих электронных схем: предусиления, усиления, конвертора, преобразователя данных, включает в себя схему распознавания альфа- импульсов радона/торона.
Установки имеют интерфейсы RS485, RS232, а также аналоговый выход 0-10 В для передачи данных на внешние устройства. Существует возможность установки порога срабатывания сигнализации.
Работа установок основана на следующем принципе:
- прокачка насосом контролируемого воздуха через систему фильтров (HEPA и фильтр ультратонкой очистки ULPA), учет объема прокачанного воздуха, регистрация суммарной объёмной активности всех радионуклидов, включая тритий, одной парой ионизационных камер;
- после прохождения через блок отделения трития в форме НТО (картриджи с Drierite) поток воздуха поступает на вторую пару ионизационных камер и регистрируется объёмная активность оставшихся в потоке воздуха радионуклидов после отделения трития;
- по разнице измеряемых величин с учётом компенсации вклада альфа- импульсов рассчитывается и отображается результирующая измеряемая величина - объёмная активность трития в форме НТО (Бк/м3).
Блок отделения трития в форме НТО - состоит из двух картриджей с Drierite (один активный, один запасной) и обладает свойством индикации состояния (меняет цвет в области насыщения влажными парами). При изменении цвета Drierite во всём картридже -
осуществляется переход на запасной картридж, расположенный рядом с основным, что позволяет после короткой паузы продолжить измерения.

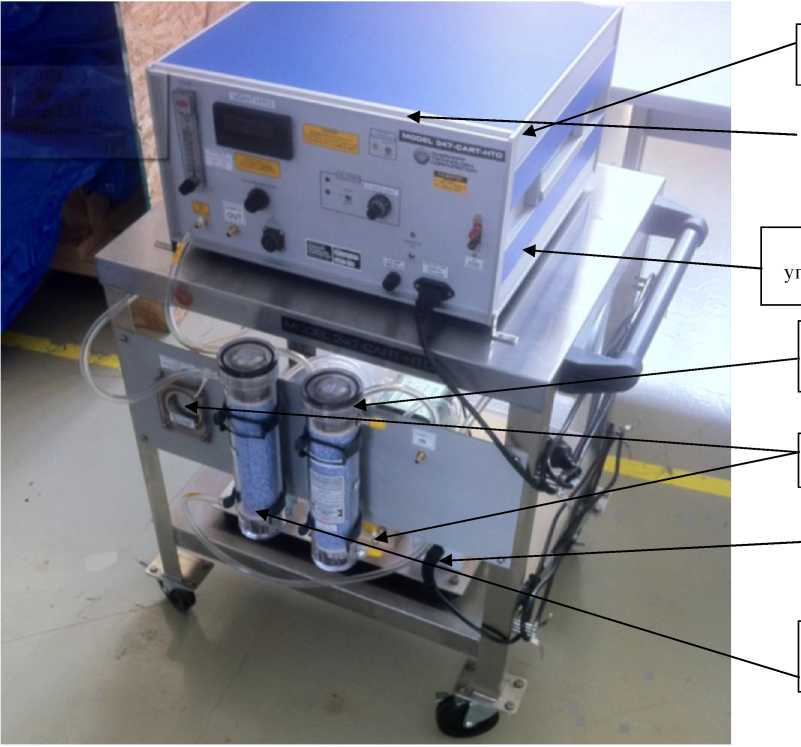

Общий вид установки с указанием мест размещения знака утверждения типа и пломбировки от несанкционированного доступа представлены на рис.1.
Место пломбировки
Блок управления/отображения
Основной картридж с Drierite
Запасной картридж с Drierite
Система фильтров
Знак утверждения типа
Рисунок 1 - Общий вид установки
Насос
Программное обеспечение
Конструкция установки для измерения объемной активности трития в воздухе модель 347-CART-HTO исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики установок приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной активности трития, Бк/м3 |
от 3,7-103 до 7,4^107 |
|
Пределы допускаемой относительной погрешности измерений объемной активности трития % |
±(10+К) 1) |
|
Собственный фон установки, Бк/м3, не более |
3,7-103 |
|
Время установления рабочего режима после включения, мин, не более |
5 |
|
Время отклика, с, не более |
20 |
|
Нестабильность показаний за 24 ч непрерывной работы, %, не более |
±5 |
|
Наименование характеристики |
Значение |
|
Диапазон показаний объёмной скорости прокачки воздуха, л/мин |
от 1 до 10 |
|
Параметры электропитания: - напряжение переменного тока, В - частота переменного тока, Гц |
От 187 до 242 От 47 до 53 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Наработка на отказ, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
15 |
|
Габаритные размеры (длина*ширина*высота), мм, не более |
613x510x1042 |
|
Масса, кг, не более |
46 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - температура хранения, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, %, не более |
от 0 до +50 от -40 до +60 от 84,0 до 106,7 95 |
|
Примечание: п_. .... ... „ .. 3.7-103 К К - корректировочный коэффициент, вычисляемый по формуле: К = 50 • ,------- 111 А ' * * ' А А где А - безразмерная величина, численно равная измеренному значению объёмной активности | |
Знак утверждения типа
наносится типографским способом в левый верхний угол титульного листа руководства по эксплуатации и методом шелкографии на пленочную этикетку, клеящуюся на корпус блока управления и отображения информации установки.
Комплектность
Комплект поставки приведен в таблице 3.
Таблица 3
|
Наименование |
Количество |
|
Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
|
Паспорт |
1 экз. |
|
Комплект запасных частей (ЗИП) |
1) |
|
Расходные материалы |
2) |
|
Примечания 1) Количественный состав ЗИП определяется Спецификацией поставки оборудования или Договором на поставку 2) Объем поставки расходных материалов (Drierite) определяется Спецификацией поставки оборудования или Договором на поставку | |
Поверка
осуществляется по документу МП 67806-17 «Инструкция. Установки для измерения объемной активности трития в воздухе модель 347-CART-HTO», утвержденному ФГУП «ВНИИФТРИ» 27.12.2016 г.
Основные средства поверки:
- источники радионуклидные фотонного излучения метрологического назначения закрытые типа ИМН-Г (регистрационный номер 44591-10);
- радиометр газов РГБ-07 (регистрационный номер 10595-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационной документации.
Нормативные документы
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 4.59-79 «Система показателей качества продукции. Средства измерений ионизирующих излучений. Номенклатура показателей».
ГОСТ 8.039-79 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах».
Техническая документация фирмы-изготовителя.
