Приборы для измерений температуры плавления SMP50, SMP50/IQOQ
| Номер в ГРСИ РФ: | 67807-17 |
|---|---|
| Производитель / заявитель: | Фирма "Bibby Scientific Ltd.", Великобритания |
Приборы для измерений температуры плавления SMP50, SMP50/IQOQ (далее - приборы) предназначены для измерений температуры плавления веществ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67807-17 |
| Действует | по 19.06.2027 |
| Наименование | Приборы для измерений температуры плавления |
| Модель | SMP50, SMP50/IQOQ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5ec956b2-11e3-2f64-23e2-a81bf5ca0872 |
Производитель / Заявитель
Фирма "Bibby Scientific Ltd.", Великобритания
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 57 (97%) |
| Неуспешных поверок (СИ непригодно) | 2 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67807-17: Описание типа
2017-67807-17.pdf
|
Скачать | 119.7 КБ | |
|
67807-17: Методика поверки
2017-mp67807-17.pdf
|
Скачать | 617 КБ |
Описание типа
Назначение
Приборы для измерений температуры плавления SMP50, SMP50/IQOQ (далее - приборы) предназначены для измерений температуры плавления веществ.
Описание
Принцип действия приборов основан на измерении температуры в момент плавления, определяемый по изменению состояния образца при нагревании. Подготовленные образцы помещаются в тонкие стеклянные капиллярные трубки, которые нагреваются термоблоком с заданной скоростью до температуры, необходимой для плавления вещества. Наблюдение за состоянием нагреваемых образцов осуществляется при помощи цифровой камеры, изображение от которой выводится на дисплей. В приборе имеется возможность видеозаписи процесса плавления в формате AVI для последующего воспроизведения и копирования на USB накопитель. Имеется возможность автоматического определения температуры плавления.
Конструктивно приборы выполнены в пластмассовом корпусе. На передней наклонной плоскости корпуса расположен сенсорный дисплей, на верхней плоскости - крышка блока нагрева и вспомогательный отсек. В блок нагрева может помещаться одновременно до трех капиллярных трубок. На корпусе также имеются сетевой выключатель, разъемы подключения кабеля питания и интерфейса USB.
Приборы выпускаются в следующих модификациях (моделях): SMP50, SMP50/IQOQ, которые отличаются комплектацией.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

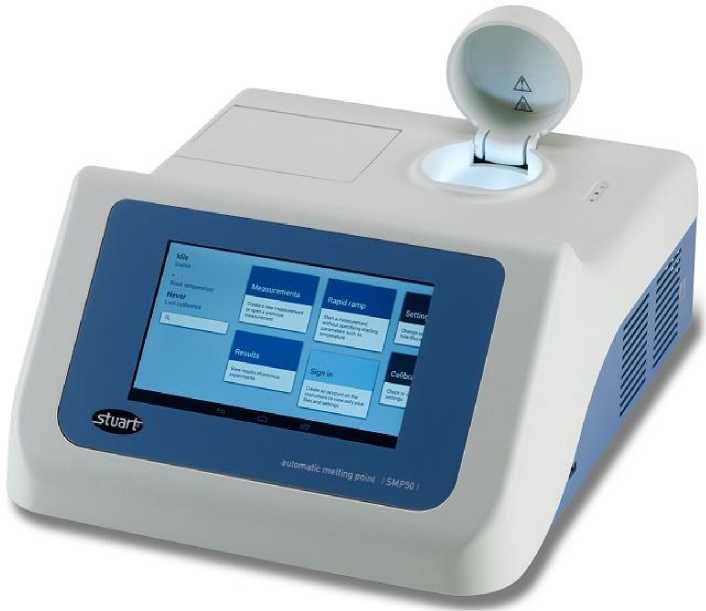

Рисунок 1 - Общий вид приборов
Место пломбировки - один из 3-х винтов Место нанесения знака Место нанесения знака поверки
крепления (вид снизу) утверждения типа (вид спереди) (вид справа)
Рисунок 2 - Схема пломбировки приборов от несанкционированного доступа, обозначение места нанесения знаков поверки и утверждения типа
Программное обеспечение
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SMP50 |
|
Номер версии (идентификационный номер) ПО |
1.09.xxx* |
* - номер версии ПО приборов определяют первые три цифры. Вместо х могут быть любые символы.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от температуры окружающей среды до +400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры плавления (при скорости нагрева 0,2 °С/мин), °С, в диапазоне: - до +180 °С; - св. +180 до +400 °С |
±0,5 не нормируется |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон скорости увеличения температуры, °С/мин |
от 0,1 до 20 с дискретностью 0,1 |
|
Время нагрева от +50 до +350 °С, мин, примерно |
9 |
|
Время охлаждения от +350 до +50 °С, мин, примерно |
12 |
|
Прибор позволяет одновременно измерять температуру плавления количества проб, шт. |
3 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +5 до +40 80 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
360 |
|
- ширина |
300 |
|
- высота |
164 |
|
Масса, кг, не более |
4,8 |
Знак утверждения типа
наносится на лицевую панель приборов методом наклейки и на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество на изделие |
|
Прибор для измерений температуры плавления |
SMP50 или SMP50/IQOQ |
1 шт. |
|
Шнур питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 06/001-17 |
1 экз. |
|
Протоколы квалификации IQ и OQ (только для модели SMP50/IQOQ) |
1 комплект | |
|
Принтер* |
SMP50/1 | |
|
Капилляры* |
- | |
|
* Поставляется по дополнительному заказу | ||
Поверка
осуществляется по документу МП 06/001-17 «Приборы для измерения температуры плавления SMP50, SMP50/IQOQ. Методика поверки», утвержденному ФБУ «ЦСМ Московской области» 23.03.2017 г.
Основные средства поверки:
Рабочие эталоны, стандартные образцы температуры плавления: бензофенона ГСО 7894-2001, бензойной кислоты ГСО 7896-2001.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на правую боковую панель прибора (место нанесения указано на рисунке 2).
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация изготовителя.
