Ключи динамометрические электронные Garant серии 655550
| Номер в ГРСИ РФ: | 67812-17 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | Фирма "Hoffmann GmbH Qualitatswerkzeuge", Германия |
|
67812-17: Описание типа
2017-67812-17.pdf
|
Скачать | 88.1 КБ |
Ключи динамометрические электронные Garant серии 655550 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67812-17 |
| Действует | по 19.06.2022 |
| Наименование | Ключи динамометрические электронные |
| Модель | Garant серии 655550 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f7bbed7c-6d2e-8a98-21c7-f3e545e1e09a |
Производитель / Заявитель
Компания "Hoffmann GmbH Qualitatswerkzeuge", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 162 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67812-17: Описание типа
2017-67812-17.pdf
|
Скачать | 88.1 КБ |
Описание типа
Назначение
Ключи динамометрические электронные Garant серии 655550 (далее - ключи) предназначены для воспроизведения крутящего момента силы с установленной погрешностью при затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип действия ключей заключается в том, что под действием приложенной к рукоятке ключа силы на цифровом дисплее и стрелочном индикаторе ключа отображается его текущее значение. При завершении процесса затяжки максимальное достигнутое значение крутящего момента силы фиксируется и отображается как на цифровом дисплее, так и на стрелочном индикаторе. При достижении максимально допустимого значения крутящего момента силы ключ издает предупредительный звуковой сигнал.
Конструктивно ключи состоят из корпуса с жидкокристаллическим дисплеем, на котором отображается значение крутящего момента силы, панели управления с функциональными клавишами и светодиодами уровня заряда батареи, рукоятки, переключаемой трещотки с выталкивателем. Внутри корпуса расположен механизм определения значения крутящего момента силы, значение которого отображается на цифровом и стрелочном индикаторах.
Конструкция ключей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов воспроизведений.
Ключи выпускаются в четырех модификациях, отличающихся диапазоном воспроизведений крутящего момента силы, габаритными размерами.
Обозначение модификаций: Garant 655550_200, где Garant 655550 - тип по каталогу производителя, 200 - верхний предел воспроизведений крутящего момента силы в Н^м.

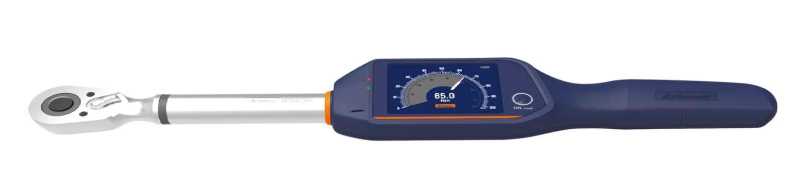

Общий вид ключей представлен на рисунке 1.
Рисунок 1 - Общий вид ключей динамометрических электронных Garant серии 655550
Пломбирование ключей динамометрических электронных Garant серии 655550 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности воспроизведений крутящего момента силы, % |
Дискретность отсчета, Н-м |
Длина, мм, не более |
|
655550 12 |
от 1,2 до 12,0 |
±2 |
0,01 |
341 |
|
655550 30 |
от 3 до 30 |
0,01 |
341 | |
|
655550 50 |
от 5 до 50 |
0,01 |
341 | |
|
655550 100 |
от 10 до 100 |
0,1 |
415 | |
|
655550 200 |
от 20 до 200 |
0,1 |
530 | |
|
655550 280 |
от 28 до 280 |
0,1 |
650 | |
|
655550 340 |
от 34 до 340 |
0,1 |
650 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +15 до +25 от 40 до 80 |
Знак утверждения типа
наносится на боковую поверхность корпуса ключей в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ динамометрический электронный |
Garant серии 655550 (модификация по заказу) |
1 шт. |
|
Руководство по эксплуатации |
1 экз. | |
|
Дополнительные адаптеры |
по отдельному заказу |
Поверка
осуществляется по документу МИ 2593-2000 «Государственная система обеспечения единства измерений. Ключи моментные. Методика поверки».
Основные средства поверки:
- установки для поверки моментных ключей и измерители крутящего момента силы 2-го разряда по ГОСТ Р 8.752-2011, относительная погрешность ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.752-2011 ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы
Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия
