Приборы ПСХ-11А
| Номер в ГРСИ РФ: | 67821-17 |
|---|---|
| Производитель / заявитель: | ООО "Собственные технологии", г.Москва |
Приборы ПСХ-11А (далее - приборы) предназначены для измерений внешней удельной поверхности порошкообразных материалов в соответствии с аттестованными методиками измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67821-17 |
| Действует | по 19.06.2022 |
| Наименование | Приборы |
| Модель | ПСХ-11А |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9c3895c9-52ca-cd25-cb3a-d2e48a7e2362 |
Производитель / Заявитель
ООО "Собственные технологии", РОССИЯ, г.Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 75 (95%) |
| Неуспешных поверок (СИ непригодно) | 4 (5 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67821-17: Описание типа
2017-67821-17.pdf
|
Скачать | 80.9 КБ | |
|
67821-17: Методика поверки
2017-mp67821-17.pdf
|
Скачать | 234.5 КБ |
Описание типа
Назначение
Приборы ПСХ-11А (далее - приборы) предназначены для измерений внешней удельной поверхности порошкообразных материалов в соответствии с аттестованными методиками измерений.
Описание
Принцип действия прибора основан на определения газопроницаемости по методу Кармана-Козени.
Для проведения измерений внешней удельной поверхности на приборе предварительно проводится взвешивание порошкообразного материала на весах, который помещается в выносную кювету. В программном обеспечении прибора задается масса и действительная плотность анализируемого порошка, и на основе этих данных пористость порошка рассчитывается автоматически. Далее запускается процесс измерения, после чего включается насос, который создает разряжение воздуха до срабатывания датчика давления, сигнал которого запускает таймер, и выключает насос. Затем таймер вычислительного микропроцессорного устройства начинает подсчитывать время уравнивания давления снаружи и внутри встроенного сосуда (выравнивание давления с атмосферным происходит за счет фильтрации воздуха из атмосферы через слой анализируемого порошка). Встроенный термометр передает значение температуры для определения в памяти вычислительного устройства табличных данных о вязкости воздуха. Внешняя удельная поверхность порошка рассчитывается программным обеспечением прибора автоматически на основе уравнения измерений, в которое входят: время фильтрации воздуха через слой порошка до выравнивания перепада давления во встроенном сосуде на заранее заданное пороговое значение; пористость порошка; действительная плотность порошка; вязкость воздуха и калибровочный коэффициент.
Управление работой прибора, обработка результатов измерений осуществляется с помощью встроенного программного обеспечения.
Приборы ПСХ-11А состоят из моноблока с подключаемой выносной кюветой, куда помещаются анализируемые порошки.

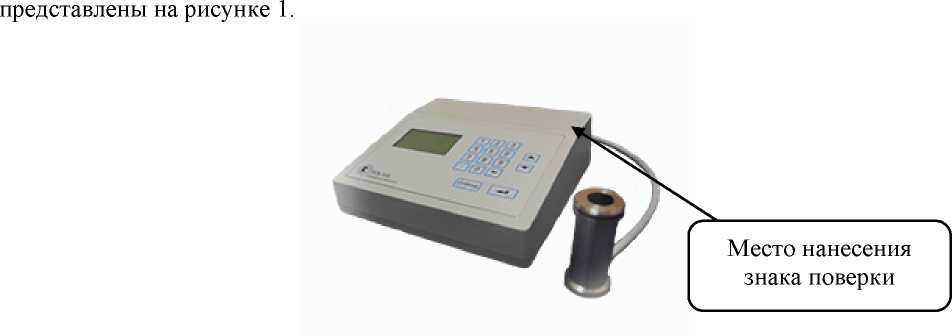

Общий вид средства измерений, обозначение места нанесения знака поверки
Рисунок 1 - Общий вид приборов ПСХ-11А
Пломбирование приборов не предусмотрено.
Программное обеспечение
Приборы оснащены встроенным программным обеспечением, позволяющим осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты. ПО записано в микропроцессоре прибора на стадии изготовления и его невозможно изменить и идентифицировать.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазон показаний внешней удельной поверхности, см2/г |
от 100 до 50000 |
|
Диапазон измерений внешней удельной поверхности, см2/г |
от 2000 до 10000 |
|
Пределы допускаемой относительной погрешности измерений внешней удельной поверхности, % |
±10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Параметры электрического питания: |
220±22 |
|
-напряжение переменного тока, В |
50±1 |
|
- частота переменного тока, Гц | |
|
Потребляемая мощность, В • А, не более |
45 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
100 |
|
- ширина |
230 |
|
- длина |
220 |
|
Масса, кг, не более |
1,5 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от + 15 до + 25 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель прибора в виде наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт |
|
Прибор с подключаемой выносной кюветой |
ПСХ-11А |
1 |
|
Руководство по эксплуатации |
РЭ |
1 |
|
Методика поверки |
МП 07-251-2017 |
1 |
Поверка
осуществляется по документу МП 07-251-2017 «ГСИ. Приборы ПСХ-11А. Методика поверки», утвержденному ФГУП «УНИИМ» 24.02.2017 г.
Основные средства поверки:
- ГЭТ 210-2014 Государственный первичный эталон единиц удельной адсорбции газов, удельной поверхности, удельного объема и размера пор твердых веществ и материалов.
Допускается применение стандартных образцов кварцевого песка с интервалом аттестованных значений удельной поверхности (2000-10000) см2/г и границами относительной погрешности аттестованного значения при Р=0,95 ±3 %.
Знак поверки наносится на свидетельство о поверке и на лицевую панель прибора.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 4271-001-27128455-2016 «Прибор ПСХ-11А. Технические условия»
