Рефлектометры оптические серии КИВИ-7200
| Номер в ГРСИ РФ: | 67839-17 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | ООО "КивиТех", дер.Румянцево |
Рефлектометры оптические серии КИВИ-7200 (далее по тексту - рефлектометры) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67839-17 |
| Действует | по 19.06.2027 |
| Наименование | Рефлектометры оптические |
| Модель | серии КИВИ-7200 |
| Приказы |
№137 от
28.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a34f49b4-50db-8561-55d5-6a11dc7d9a6a |
Производитель / Заявитель
ООО «КивиТех», РОССИЯ, 108811, г. Москва, вн. тер. г. муниципальный округ Солнцево, Киевское ш., 22-й км, д. 4, стр. 1
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 781 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.02.2026 |
Поверители
Скачать
|
67839-17: Описание типа
2017-67839-17.pdf
Файл устарел
|
Скачать | 152.9 КБ | |
|
67839-17: Методика поверки
2022-mp67839-17.pdf
Файл устарел
|
Скачать | 73.8 КБ | |
|
67839-17: Описание типа
2017-67839-17-1.pdf
|
Скачать | 152.9 КБ | |
|
67839-17: Описание типа
2026-67839-17.pdf
|
Скачать | 352.4 КБ | |
|
67839-17: Методика поверки
2022-mp67839-17-1.pdf
|
Скачать | 73.8 КБ |
Описание типа
Назначение
Рефлектометры оптические серии КИВИ-7200 (далее по тексту - рефлектометры) предназначены для измерений ослабления, длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, измерений средней мощности и ослабления оптического излучения в волоконно-оптических кабелях и оптических компонентах.
Описание
Принцип действия рефлектометров основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении параметров сигнала, отраженного от неоднородности, и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Прибор оборудован рядом портов:
- измерительный порт рефлектометра, может состоять из одного или двух оптических разъемов в зависимости от количества рабочих длин волн, определяемых видом модели прибора;
- порт встроенного измерителя оптической мощности (дополнительная опция);
- порт источника оптического излучения (совмещен с измерительным портом рефлектометра).
Принцип действия измерителя оптической мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Принцип действия источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах или светодиодах с применением схемы стабилизации мощности излучения; предусмотрен режим генерации непрерывного и модулированного оптического излучения.
Рефлектометры выполнены в виде переносного прибора в прямоугольном корпусе. Основные элементы управления прибором расположены на сенсорном экране передней панели.
Рефлектометры выпускаются в следующих модификациях: КИВИ-7211, КИВИ-7212, КИВИ-7213, КИВИ-7214, КИВИ-7221, КИВИ-7222, КИВИ-7231, КИВИ-7232, КИВИ-7233,
КИВИ-7234, которые отличаются динамическим диапазоном и рабочими длинами волн.
Общий вид рефлектометров оптических серии КИВИ-7200 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

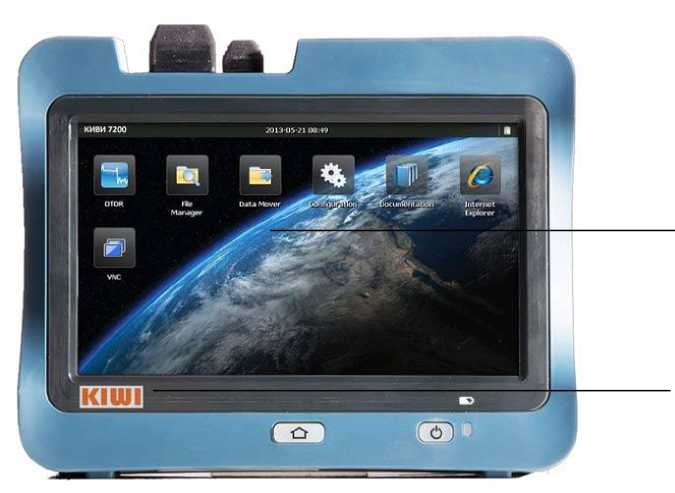

Рисунок 1 - Общий вид рефлектометров оптических серии КИВИ-7200
Сенсорный экран
Марка изготовителя
Место нанесения знака поверки
Место нанесения знака утверждения типа
Модель прибора
Место установки лейбла пломбирования

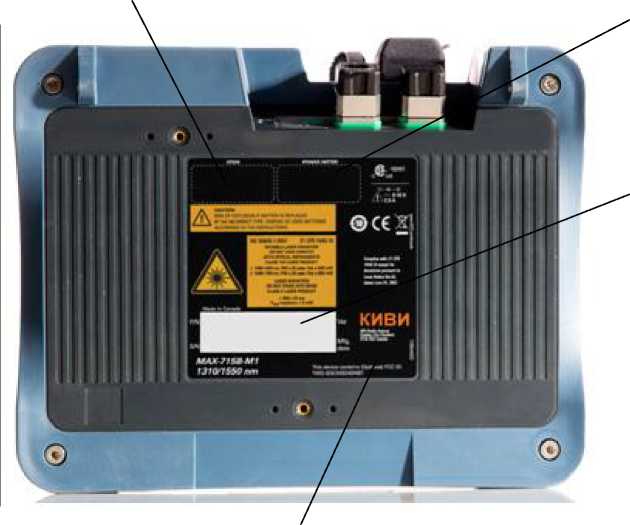

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометров, служит для выполнения функций определения параметров сигнала, сохранения и отображения на экране прибора информации в удобном для оператора виде.
Метрологически значимая часть ПО располагается в аппаратной части рефлектометров. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений, функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части рефлектометров исключен конструктивно. В целях предотвращения вскрытия корпуса рефлектометров произведено пломбирование. Замена версии ПО с целью расширения сервисных возможностей рефлектометра может производиться только в аккредитованных сервис-центрах фирмы -изготовителя.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения_____________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OTDR.exe |
|
Номер версии (идентификационный номер) ПО |
1.1 и выше |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики приведены в таблицах 2 - 5.
|
Таблица 2 - Метрологические ха |
рактеристики рефлектометров оптических КИВИ-7210 | |||
|
Модификация рефлектометра оптического кИвИ-7210 |
КИВИ-7211 |
КИВИ-7212 |
КИВИ-7213 |
КИВИ-7214 |
|
Тип волокна |
Одномодовое 9 /125 мкм | |||
|
Рабочие длины волн, нм |
1310±20/1550±20 |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 (с фильтром) |
1310±20/1550±20; 1625±10 |
|
Уровень выходной мощности оптического излучения в непрерывном режиме, дБм*, не менее |
-11,5 / -11,5 |
-11,5 / -11,5 |
-11,5 / -11,5 / -11,5 |
-11,5 / -11,5 / -11,5 |
|
Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 мин (после 15 минут прогрева), дБ, не более |
±0,05 | |||
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс)**, дБ |
27/26 |
28/26 |
28/26/26 |
28/26/26 |
|
Мертвая зона при измерении, м - ослабления - положения неоднородности |
10,0/10,0 2,5/2,5 |
4,0/4,0 1,0/1,0 |
4,0/4,0/4,0 1,0/1,0/1,0 |
4,0/4,0/4,0 1,0/1,0/1,0 |
|
Длительность зондирующих импульсов, нс |
5; 10; 30; 50; 100; 275; 1000; 2500; 5000; 10000; 20000 | |||
|
Диапазоны измеряемых длин, км |
от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00 | ||
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,05 | |||
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL = ±(0,75+5-10’5-L+8), где L - измеряемая длина, м; 8 - дискретность отсчета (зависит от измеряемой длины), м | |||
|
Примечания: * Здесь и далее (дБм) обозначает (дБ) относительно 1 мВт. ** Здесь и далее динамический диапазон - разность (в дБ) между уровнем сигнала, рассеянного от ближнего к рефлектометру конца измеряемого оптического кабеля, и уровнем шумов, равным 98 % от максимума шумов в последней четверти установленного диапазона длин. | ||||
Таблица 3 - Метрологические характеристики рефлектометров оптических КИВИ-7220 и КИВИ-7230
|
Модификация рефлектометров оптических КИВИ-7220 и КИВИ-7230 |
КИВИ-7221 |
КИВИ-7222 |
КИВИ-7231 |
КИВИ-7232 |
КИВИ-7233 |
КИВИ-7234 |
|
Тип волокна |
Одномодовое 9/125 мкм | |||||
|
Рабочие длины волн, нм |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 (с фильтром) |
1310±20/1550±20 |
1310±20/1550±20; 1625±10 (с фильтром) |
1310±20/1550±20; 1625±10 |
1310±20/1550±20; 1650±5 (с фильтром) |
|
Уровень выходной мощности оптического излучения в непрерывном режиме, дБм, не менее |
-6,0 / -6,0 |
-6,0 / -6,0 / -6,0 |
-2,5 / -2,5 |
-2,5 / -2,5 / -2,5 |
-2,5 / -2,5 / -2,5 |
-2,5 / -2,5 / -2,5 |
|
Нестабильность уровня выходной мощности оптического излучения в непрерывном режиме за 15 мин (после 15 минут прогрева), дБ, не более |
±0,05 | |||||
|
Динамический диапазон измерений ослабления (при усреднении 3 мин, по уровню 98 % от максимума шумов, при длительности импульса 20 мкс), дБ |
34/33 |
34/33/33 |
37/36 |
37/36/37 |
37/36/37 |
37/36/37 |
|
Мертвая зона при измерении, м - ослабления - положения неоднородности |
4,0/4,0 0,7/0,7 |
4,0/4,0 /4,0 0,7/0,7/0,7 |
3,5/3,5 0,5/0,5 |
3,5/3,5/3,5 0,5/0,5/0,5 |
3,5/3,5/3,5 0,5/0,5/0,5 |
3,5/3,5/3,5 0,5/0,5/0,5 |
|
Длительность зондирующих импульсов, нс |
3; 5; 10; 30; 50; 100; 275; 1000; 2500; 5000; 10000; 20000 | |||||
|
Диапазоны измеряемых длин, км |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00 |
от 0 до 0,10; от 0 до 0,30; от 0 до 0,65; от 0 до 1,25; от 0 до 2,50; от 0 до 5,00; от 0 до 10,00; от 0 до 20,00; от 0 до 40,00; от 0 до 80,00; от 0 до 160,00; от 0 до 260,00; от 0 до 400,00 | ||||
|
Пределы допускаемой абсолютной погрешности измерений ослабления, дБ/дБ |
±0,03 | |||||
|
Пределы допускаемой абсолютной погрешности измерений длины, м |
AL = ±(0,75+2,5-10r5-L+5), где L - измеряемая длина, м; 5 - дискретность отсчета (зависит от измеряемой длины), м. | |||||
Таблица 4 - Метрологические характеристики встроенных измерителей оптической мощности
|
Наименование характеристики |
Значение |
|
Длины волн градуировки, нм |
850, 1300, 1310, 1490, 1550, 1625 |
|
Диапазон измерений уровня средней мощности оптического излучения, дБм |
от -50 до +27 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн градуировки, дБ |
± [ 0,3 + 401 * 1 A) |
|
Примечание: * Здесь и далее А обозначает измеренное значение мощности в нВт: A = 100,1Р+6, где P - измеренное значение уровня средней мощности в дБм | |
Таблица 5 - Основные технические характеристики рефлектометров
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется от сети переменного тока через блок питания: | |
|
- напряжением, В |
220±20 |
|
- частотой, Гц |
55±5 |
|
Габаритные размеры, мм, не более | |
|
- высота |
166 |
|
- ширина |
200 |
|
- глубина |
68 |
|
Масса (включая батарею), кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха (без конденсата), |
от -10 до +50 |
|
%, не более |
95 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом и на заднюю панель корпуса рефлектометра методом наклеивания этикетки.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Количество |
|
Рефлектометр оптический серии КИВИ-72001 |
1 шт. |
|
Сетевой адаптер |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Примечание: 1 Модель указывается при заказе | |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»
Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки»
ГОСТ Р 8.720-2010 «Государственная система обеспечения единства измерений. Измерители оптической мощности, источники оптического излучения, измерители обратных потерь и тестеры оптические малогабаритные в волоконно-оптических системах передачи. Методика поверки»
