Весы платформенные ВЭР-30
| Номер в ГРСИ РФ: | 67847-17 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ПАО "Новолипецкий металлургический комбинат" (ОАО "НЛМК"), г.Липецк |
|
67847-17: Описание типа
2017-67847-17.pdf
|
Скачать | 169.3 КБ |
Весы платформенные ВЭР-30 (далее - весы) предназначены для статического измерения массы рулонов стали на предприятии ПАО «НЛМК», г. Липецк.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67847-17 | ||||||
| Наименование | Весы платформенные | ||||||
| Модель | ВЭР-30 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6721799d-4c39-a5b2-0900-2be69f2b6271 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ПАО "Новолипецкий металлургический комбинат" (НЛМК), РОССИЯ, г.Липецк
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
67847-17: Описание типа
2017-67847-17.pdf
|
Скачать | 169.3 КБ |
Описание типа
Назначение
Весы платформенные ВЭР-30 (далее - весы) предназначены для статического измерения массы рулонов стали на предприятии ПАО «НЛМК», г. Липецк.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала SIMATIC.
Весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительных датчиков, устройства обработки аналоговых данных и терминала.
ГПУ представляет собой гидросиловую платформу V-образной формы, установленную на четырех датчиках весоизмерительных SIWAREX WL270 CP-S SA (госреестр № 63666-16). Рулоны стали транспортируются по технологической линии до зоны измерения, где производится остановка и передача нагрузки от взвешиваемого груза весоизмерительным датчикам под действием гидравлического привода ГПУ.
Устройство обработки аналоговых данных представлено модулем многофункциональным SIWAREX FTA (госреестр № 50385-12).
Общий вид весов представлен на рисунке 1, общий вид модуля SIWAREX FTA -на рисунке 2, общий вид терминала - на рисунке 3.

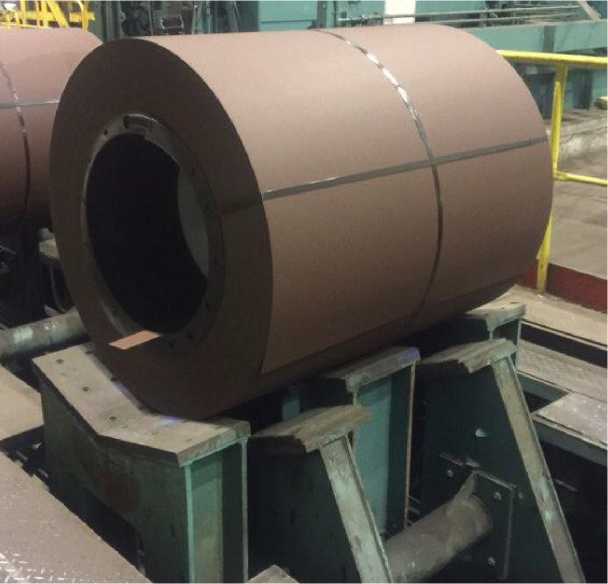

Рисунок 1 - Общий вид весов

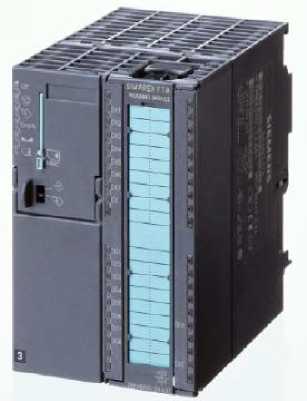

Рисунок 2 - Общий вид модуля SIWAREX FTA

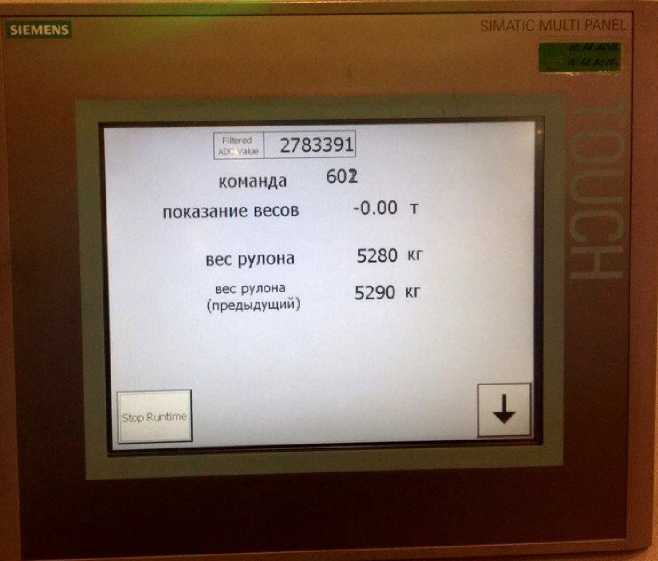

Рисунок 3 - Общий вид терминала
Пломбирование весов не предусмотрено.
Программное обеспечение
Программное обеспечение (далее - ПО) весов состоит из двух частей:
- ПО модуля многофункционального SIWAREX FTA (далее - модуль) является встроенным, загружается фирмой-изготовителем и не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб;
- ПО терминала SIMATIC является встроенным, загружается фирмой-изготовителем и не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб.
Идентификация и защита метрологически значимой части ПО весов обеспечивается отображением в диалоговых окне при включении терминала идентификационного наименования ПО и номера версии. Имеется возможность передачи данных на сервер по интерфейсу R232.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные признаки (данные) |
ПО | |
|
Идентификационные данные (признаки) |
Значение | |
|
для модуля |
для терминала | |
|
Идентификационное наименование ПО |
SIWATOOL FTA |
SIMATIC WinCC Runtime |
|
Номер версии (идентификационный номер ПО) |
V 5.3.6 |
V 7.2 |
|
Цифровой идентификатор ПО |
отсутствует |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики весов
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
III |
|
Максимальная нагрузка Max, кг |
30 000 |
|
Минимальная нагрузка Min, кг |
2 500 |
|
Действительная цена деления, кг |
10 |
|
Поверочный интервал, кг |
10 |
|
Число поверочных интервалов |
3000 |
|
Пределы допускаемой абсолютной погрешности при первичной поверке, кг, в интервале: от 2 500 до 5 000 кг включ. св. 5 000 до 20 000 кг включ. св. 20 000 до 30 000 кг включ. |
±5* ±10* ±15* |
|
Диапазон выборки массы тары (Т-), % от Max |
от 0 до 20 |
|
* Пределы допускаемой абсолютной погрешности при периодической поверке равны удвоенному значению пределов допускаемой абсолютной погрешности при первичной поверке. | |
Таблица 3 - Основные технические характеристики весов
|
Наименование характеристики |
Значение |
|
Габаритные размеры грузоприемной платформы, мм, не более | |
|
- высота |
3690 |
|
- ширина |
500 |
|
- длина |
800 |
|
Масса грузоприемной платформы, кг, не более |
2200 |
|
Условия применения: | |
|
- диапазон температуры, °С |
от +10 до +30 |
|
- относительная влажность, % |
от 15 до 95, без конденсации влаги |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 187 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность, В^А, не более |
12 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на титульный лист паспорта весов типографским способом.
Комплектность
Таблица 4 - Комплектность весов
|
Наименование |
Обозначение |
Количество |
|
Весы в сборе: | ||
|
- грузоприемное устройство |
1 шт. | |
|
- датчик весоизмерительный |
WL270 CP-S SA |
4 шт. |
|
- модуль многофункциональный |
SIWAREX FTA |
1 шт. |
|
- персональный компьютер |
1 шт. | |
|
Комплект эксплуатационных документов: | ||
|
- Паспорт |
28-013-011 ПС |
1 шт. |
|
- Руководство по эксплуатации |
28-013-011 РЭ |
1 шт. |
Поверка
осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» приложение ДА «Методика поверки весов».
Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений от 2 500 до 30 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания».
