Прицеп-цистерна ESTERER
| Номер в ГРСИ РФ: | 67877-17 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | Фирма "Dr.-Ing. Ulrich Esterer GmbH & Co. KG", Германия |
|
67877-17: Описание типа
2017-67877-17.pdf
|
Скачать | 130.5 КБ |
Прицеп-цистерна ESTERER (далее - ПЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67877-17 | ||||||
| Наименование | Прицеп-цистерна | ||||||
| Модель | ESTERER | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 03682146-b3b6-bffc-19dc-c802e124c530 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "Dr.-Ing. Ulrich Esterer GmbH & Co. KG", ГЕРМАНИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
67877-17: Описание типа
2017-67877-17.pdf
|
Скачать | 130.5 КБ |
Описание типа
Назначение
Прицеп-цистерна ESTERER (далее - ПЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Описание
Принцип действия ПЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ПЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ПЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из трех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ПЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Общий вид ПЦ представлен на рисунке 1.

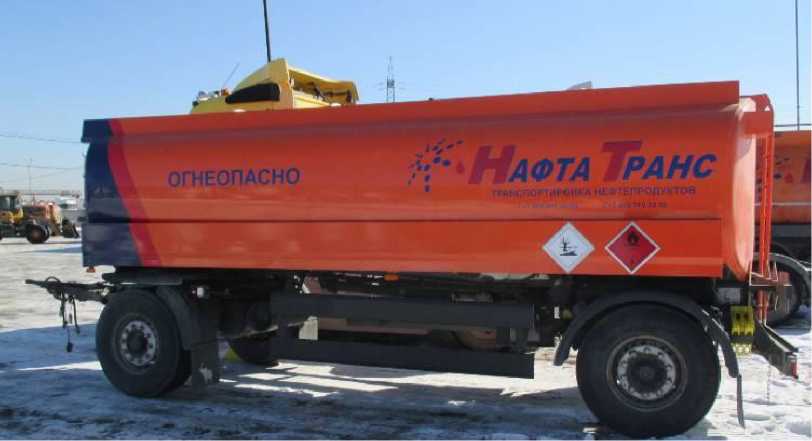

Рисунок 1 - Общий вид прицепа-цистерны ESTERER
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.

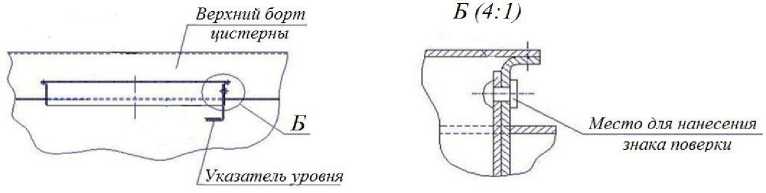

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
18600 |
|
Действительная вместимость 1-й секции, дм3 |
6665 |
|
Действительная вместимость 2-й секции, дм3 |
5485 |
|
Действительная вместимость 3-й секции, дм3 |
6445 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг |
3350 |
|
Длина цистерны, мм |
6400 |
|
Высота цистерны, мм |
1600 |
|
Ширина цистерны, мм |
2400 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +50 |
Знак утверждения типа
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прицеп-цистерна |
ESTERER |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 комплект | |
|
Руководство по эксплуатации |
1 шт. |
Поверка
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
Комплекс градуировки резервуаров ТОКАР (регистрационный номер 33536-06), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива, и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
Техническая документация фирмы изготовителя
