Приспособления калибровочные для устройств для измерений углов установки колес автомобилей EAK0277J00A, EAK0305J39A
| Номер в ГРСИ РФ: | 67883-17 |
|---|---|
| Производитель / заявитель: | Фирма "Snap-on Equipment S.r.l. a Unico Socio", Италия |
Приспособления калибровочные для устройств для измерений углов установки колес автомобилей EAK0277J00A, EAK0305J39A (далее - приспособления) предназначены для выполнения процедур поверки и калибровки в «нулевых» точках устройств для измерений углов установки колес автомобилей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67883-17 |
| Действует | по 19.06.2022 |
| Наименование | Приспособления калибровочные для устройств для измерений углов установки колес автомобилей |
| Модель | EAK0277J00A, EAK0305J39A |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | a66278b6-411b-408f-b6e4-8c96efcda183 |
Производитель / Заявитель
Фирма "Snap-on Equipment S.r.l. a Unico Socio", ИТАЛИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
67883-17: Описание типа
2017-67883-17.pdf
|
Скачать | 159.9 КБ | |
|
67883-17: Методика поверки
2017-mp67883-17.pdf
|
Скачать | 788.8 КБ |
Описание типа
Назначение
Приспособления калибровочные для устройств для измерений углов установки колес автомобилей EAK0277J00A, EAK0305J39A (далее - приспособления) предназначены для выполнения процедур поверки и калибровки в «нулевых» точках устройств для измерений углов установки колес автомобилей.
С помощью приспособлений могут быть воспроизведены и измерены следующие параметры:
- углы схождения колес автомобиля в жестко заданной точке вблизи 0°00'1;
- углы развала колес автомобиля в жестко заданной точке вблизи 0°00'1.
Описание
Основными компонентами измерительной схемы приспособлений являются четыре или две измерительные пластины, устанавливаемые на 2 или 1 балки, имитирующие 2 оси или 1 ось автомобиля (двухосное и одноосное приспособления).
В процессе поверки и калибровки устройств для измерений углов установки колес автомобилей (далее - устройства) приспособления устанавливается на твердое плоское основание, а измерительные головки или отражающие мишени поверяемого (калибруемого) устройства с помощью элементов крепления, входящих в комплект поверяемых (калибруемых) устройств, размещаются на измерительных пластинах приспособления.
Процесс проведения поверки или калибровки устройств для измерений углов установки колес автомобилей происходит посредством задания в пространстве положений измерительных пластин приспособления с заданной точностью. В процессе проведения поверки или калибровки устройств для измерений углов установки колес автомобилей с помощью приспособления происходит передача в измерительные системы поверяемых (калибруемых) устройств жестко заданных «нулевых» значений измеряемых величин углов развала колес и углов схождения колес автомобиля.
Размеры и конструктивное исполнение приспособлений выбраны с учетом возможности его транспортирования и легкости монтажа при выполнении поверок (калибровок) устройств для измерений углов установки колес автомобилей
Приспособления EAK0277J00A имеют четыре измерительные пластины и конструктивно выполнены в виде прямоугольной металлической рамы с двумя осями.
Приспособления EAK0305J39A имеют две измерительные пластины и конструктивно выполнены в виде одной оси.

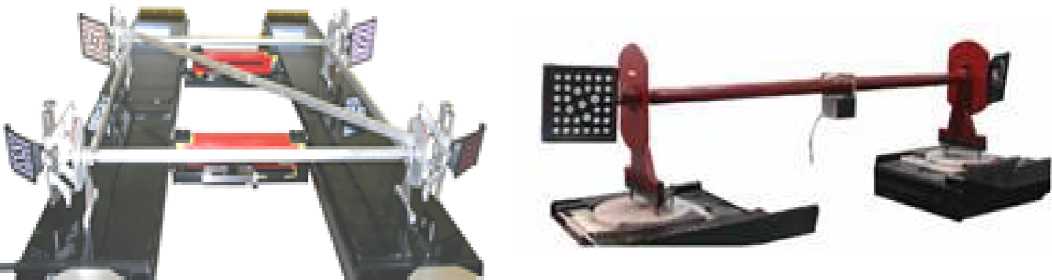

Общий вид приспособлений калибровочных для устройств для измерений углов установки колес автомобилей EAK0277J00A, EAK0305J39A представлен на рисунках 1 - 2.
Рисунок 2 - Общий вид приспособлений калибровочных для устройств для измерений углов установки колес автомобилей
EAK0305J39A
Рисунок 1 - Общий вид приспособлений калибровочных для устройств для измерений углов установки колес автомобилей
EAK0277J00A
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
EAK0277J00A |
EAK0305J39A |
|
Отклонение плоскостей рабочих поверхностей измерительных пластин в продольном направлении (углы схождения колес), ° - передняя левая измерительная пластина - передняя правая измерительная пластина - задняя левая измерительная пластина - задняя правая измерительная пластина |
±0,05 ±0,05 ±0,05 ±0,05 |
±0,05 ±0,05 -- |
|
Отклонение плоскостей рабочих поверхностей измерительных пластин в вертикальном направлении (углы развала колес), ° - передняя левая измерительная пластина - передняя правая измерительная пластина - задняя левая измерительная пластина - задняя правая измерительная пластина |
±0,09 ±0,09 ±0,09 ±0,09 |
±0,09 ±0,09 -- |
|
Расстояние на оси от внешней левой стороны фланца до внешней правой стороны фланца, мм |
1880±5,0 | |
|
Расстояние на оси от точки центра сферы до внутренней плоскости фланца шейки, мм |
18,5±5,0 | |
|
Расстояние на оси от внутренней плоскости фланца шейки: - до внешней левой стороны фланца крепления измерительных плоскостей приспособления со стороны маркированного конца оси, мм - до внешней правой стороны фланца крепления измерительных плоскостей приспособления со стороны маркированного конца оси, мм |
16±1 | |
Продолжение таблицы 1
|
Наименование характеристики |
Значение | |
|
Модификация |
EAK0277J00A |
EAK0305J39A |
|
Диаметр опорных шеек на каждом конце оси, мм |
31,8±1,0 | |
|
Диаметр сферических опор сочленения оси и продольных балок на каждом конце оси, мм |
44,15±0,10 | |
|
Диапазон значений радиального биения конца оси в средней ее части, мм |
от 0 до 2,54 | |
|
Радиальное биение конца оси с маркированной стороны и со стороны противоположной маркированной, мм |
0,508±0,508 | |
|
Расстояние между центрами сферических отверстий продольной балки в сборе, мм |
1990±5 |
- |
|
Диапазон значений диаметров сферических левого и правого отверстия продольной балки в сборе, мм |
от 44,40 до 44,65 |
- |
|
Диапазон значений отклонения от плоскостности левой и правой продольных балок в сборе, мм |
от 0 до 6,35 |
- |
|
Диапазон значений расстояния между нижней плоскостью основания стойки и центром отверстия для установки осей, мм |
300±5 |
от 375,7 до 376,7 |
|
Диапазон значений внутренних диаметров отверстий стоек для установки осей, мм |
от 32,00 до 32,15 | |
|
Диапазон значений расстояния между основанием опоры и верхней плоскостью опоры, мм |
- |
от 75,7 до 76,7 |
|
Диапазон значений расстояния между центрами отверстий для установки центрирующих штифтов диагональной балки в сборе, мм |
от 2697,0 до 2701,0 |
- |
|
Диапазон значений внутренних диаметров отверстий для установки центрирующих штифтов диагональной балки, мм |
от 9,9 до 10,2 |
- |
|
Диапазон значений отклонения от плоскостности диагональной балки в сборе, мм |
от 0 до 6,35 |
- |
|
Диапазон значений толщины измерительных пластин, мм |
от 7,5 до 9,0 |
от 11,5 до 13,0 |
|
Диапазон значений отклонения от плоскостности измерительных пластин, мм |
от 0 до 1,27 |
от 0 до 0,254 |
|
Диапазон значений концентричности окружности B с D, мм |
- |
от 0 до 0,13 |
|
Диапазон значений диаметров наружных цилиндрических поверхностей штифтов для установки диагональной балки |
от 9,75 до 9,90 |
- |
|
Диапазон значений длины адаптера, мм: - А - В |
- |
от 50,67 до 50,93 от 51,94 до 52,20 |
|
Диапазон значений диаметра отверстия А, мм |
- |
от 10,01 до 10,13 |
|
Отклонение от соосности от длины адаптера А к длине адаптера С и от длины адаптера А к длине адаптера С, мм |
- |
от 0 до 0,13 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
EAK0277J00A |
EAK0305J39A |
|
Г абаритные размеры (по рабочему периметру прямоугольника приспособления), мм, не более - длина |
1990 |
1990 |
|
- ширина |
1880 |
445 |
|
- высота |
465 |
465 |
|
Масса, кг, не более |
100 |
46 |
|
Диапазон рабочих температур, °С |
от +10 до +40 | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус приспособления.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Приспособление калибровочное для устройств для измерений углов установки колес автомобилей EAK0277J00A, EAK0277J00A |
- |
1 шт. |
|
Рулетка измерительная металлическая |
- |
1 шт. |
|
Электронный инклинометр |
- |
1 шт. |
|
Руководство по эксплуатации (РЭ) на русском языке |
- |
1 экз. |
|
Методика поверки |
МП АПМ 37-16 |
1 экз. |
Поверка
осуществляется по документу МП АПМ 37-16 «Приспособления калибровочные для устройств для измерений углов установки колес автомобилей EAK0277J00A, EAK0305J39A. Методика поверки», утверждённому ООО «Автопрогресс-М» 27 октября 2016 года.
Основные средства поверки:
- машина трехкоординатная измерительная, погрешность измерений по координатам не более 0,02 мм;
- индикатор многооборотный ЦД 0,001 мм по ГОСТ 9696-82;
- плита поверочная, кл. 1 по ГОСТ 10905-86;
- штангенциркуль ШЦ-Ш, (0 : 500) мм по ГОСТ 166-89;
- штангенрейсмас ШР-1000-0,05 по ГОСТ 164-90;
- микрометр МК, (0:25) мм по ГОСТ 6507-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия.
