Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370
| Номер в ГРСИ РФ: | 67888-17 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | Смелянский машиностроительный завод, Украина, г.Смела |
|
67888-17: Описание типа
2017-67888-17.pdf
|
Скачать | 191.2 КБ |
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 67888-17 | |||||||||
| Наименование | Мерники технические 1-го класса горизонтальные | |||||||||
| Модель | Г4-ВИЦ-370 | |||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 01000cb8-d8a0-a3b3-3b4b-07f3750cfc73 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Смелянский машиностроительный завод, УКРАИНА, г.Смела
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67888-17: Описание типа
2017-67888-17.pdf
|
Скачать | 191.2 КБ |
Описание типа
Назначение
Мерники технические 1-го класса горизонтальные Г4-ВИЦ-370 (далее - мерники) предназначены для измерения объёмного количества жидкости (спирта или водно-спиртовых растворов) методом слива и налива.
Описание
Принцип работы мерника основан на измерении объёма жидкости методом слива или налива и предназначен для измерения жидкости в объёме полной вместимости.
Конструктивно мерник выполнен в виде наклонного цилиндра с эллиптическими днищами и вертикальной горловиной. Угол наклона к горизонтальной плоскости более 3°, что обеспечивает полный слив измеряемой жидкости и выход воздуха. Вертикальная горловина имеет два диаметрально расположенных смотровых окна, на переднем смотровом окне укреплена шкальная пластина с отметкой номинальной вместимости. Другое смотровое окно служит для подсвечивания при измерении. В горловине мерника установлена наливная труба для донного налива жидкости и переливная труба для автоматического поддержания уровня жидкости на отметке, соответствующей номинальной вместимости. Горловина закрывается крышкой, в которой имеется устройство (воздушник) для сообщения внутренней полости мерника с атмосферой и одновременно служит предохранительным устройством от выброса жидкости при наливе. В нижней точке внутренней поверхности мерника имеется патрубок с краном для слива.
Мерник устанавливается на опорах и с помощью домкратов, по ампуле уровня устанавливаются в вертикальное положение.
По переднему конусу мерника на равных расстояниях расположены три крана для отбора проб и термометр.
Общий вид мерников представлен на рисунке 1.

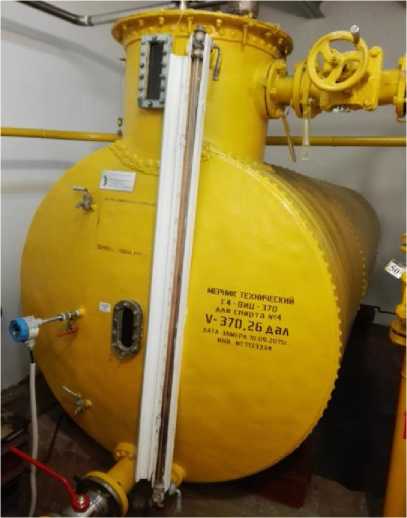

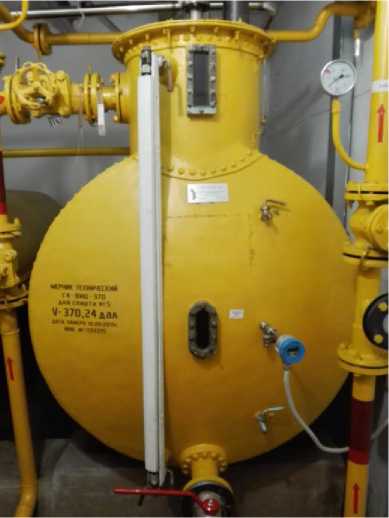

Рисунок 1 - Общий вид мерников Г4-ВИЦ-370, зав.№№ 5, 24
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки мерников Г4-ВИЦ-370, зав.№№ 5, 24 от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
зав. № 5 |
зав. № 24 | |
|
Номинальная вместимость, дм3 |
3700 |
3700 |
|
Пределы допускаемой относительной погрешности при температуре +20 °С, от номинального значения полной вместимости, % |
±0,2 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
зав. № 5 |
зав. № 24 | |
|
Габаритные размеры (Диаметр х Ширина х Высота), мм, не более |
3300х1200х1800 |
3300х1200х1800 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +10 до +30 | |
|
- относительная влажность, % |
от 30 до 80 | |
|
- атмосферное давление, кПа |
от 84 до 106 | |
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к резервуару мерника и на паспорт.
Способ нанесения знака на табличку - гравировка. На паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерники технические 1-го класса горизонтальные Г 4- ВИЦ-370, зав. №№ 5, 24 |
Г4-ВИЦ-370 |
2 шт. |
|
Паспорт |
2 шт. |
Поверка
осуществляется по документу ГОСТ 8.633-2013 «ГСИ. Мерники металлические технические. Методика поверки».
Основные средства поверки:
Мерники эталонные 1- го разряда номинальной вместимостью 2, 5, 10, 50, 100, 200 дм3 по ГОСТ 8.470-82;
Колбы, пипетки 1-го класса точности номинальной вместимостью 0,5, 1, 2 дм3 по ГОСТ 1770-74;
Термометр лабораторный с ценой деления 0,1°С по ГОСТ 28498-90.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых мерников с требуемой точностью.
Знак поверки наносится на свидетельство о поверке. Мерники пломбируют с нанесением знака поверки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.470-82 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объема
ГОСТ 8.633-2013 Государственная система обеспечения единства измерений Мерники металлические технические. Методика поверки
