Термопреобразователи ТПУ 0304/М3-1W
| Номер в ГРСИ РФ: | 67897-17 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
Термопреобразователи ТПУ 0304/M3-1W (далее - термопреобразователи) предназначены для измерений температуры воздуха в помещениях и непрерывного преобразования температуры в цифровой сигнал интерфейса 1-Wire.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67897-17 |
| Действует | по 19.06.2027 |
| Наименование | Термопреобразователи |
| Модель | ТПУ 0304/М3-1W |
| Приказы |
№1672 от
20.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e5057bd1-a9a7-7856-0aea-aa58322d5191 |
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1
Поверка
| Методика поверки / информация о поверке |
НКГЖ.411611.05-01 МП с изм.№ 1 ГСИ. Термопреобразователи ТПУ 0304/М3-1W. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1211
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1209 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 07.09.2026 |
Поверители
Скачать
|
67897-17: Описание типа
2017-67897-17-1.pdf
|
Скачать | 190.9 КБ | |
|
67897-17: Методика поверки
2017-mp67897-17.pdf
Файл устарел
|
Скачать | 531.8 КБ | |
|
67897-17: Описание типа
2017-67897-17.pdf
Файл устарел
|
Скачать | 190.9 КБ | |
|
67897-17: Описание типа
2026-67897-17.pdf
Файл устарел
|
Скачать | 211 КБ | |
|
67897-17: Методика поверки
2017-mp67897-17-1.pdf
Файл устарел
|
Скачать | 531.8 КБ | |
|
67897-17: Описание типа
2026-67897-17-1.pdf
|
Скачать | 211 КБ | |
|
67897-17: Методика поверки
НКГЖ.411611.05-01 МП с изм.№ 1
2017-mp67897-17-2.pdf
|
Скачать | 531.8 КБ |
Описание типа
Назначение
Термопреобразователи ТПУ 0304/M3-1W (далее - термопреобразователи) предназначены для измерений температуры воздуха в помещениях и непрерывного преобразования температуры в цифровой сигнал интерфейса 1-Wire.
Описание
Принцип действия термопреобразователей заключается в преобразовании температуры окружающей среды в цифровой код. Этот код в виде двоичного числа поступает в персональный компьютер или специализированный контроллер для индикации и дальнейшего использования. В качестве первичного преобразователя используется преобразователь температуры DS18B2O с реализацией всех его функций и режимов работы. В основе функционирования преобразователя температуры в цифровой код лежит метод сравнения частот двух генераторов, одного с низкой зависимостью частоты от температуры, другого с высокой.
Термопреобразователи имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в шифре индекса «Ех».
Фотография общего вида термопреобразователей представлена на рисунке 1.

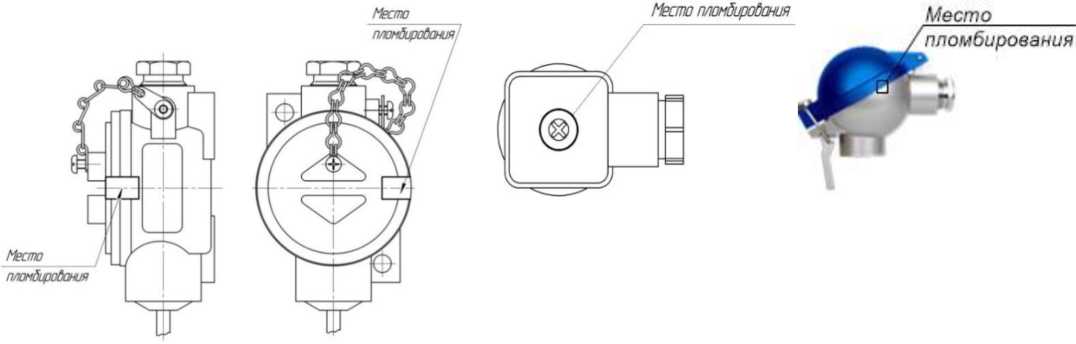

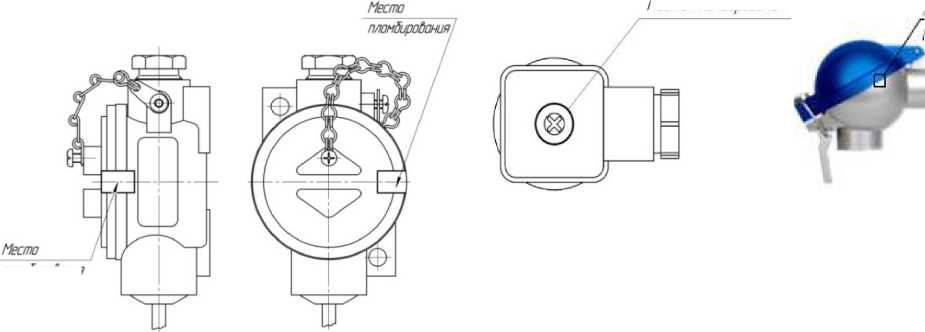

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

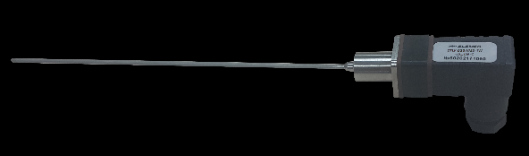

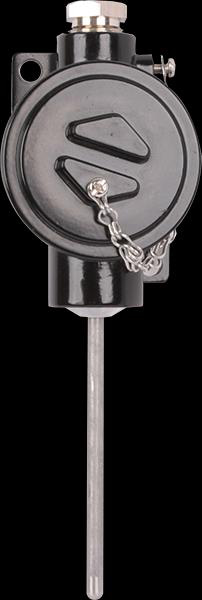

а) Тип корпуса АГ07-01
б) Тип корпуса ПГ02
Рисунок 1 - Общий вид термопреобразователей
в) Тип корпуса АГ10
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Программное обеспечение
В термопреобразователях предусмотрено внутреннее и внешнее программное обеспечение (ПО).
Внутреннее ПО состоит только из встроенной в микропроцессорный модуль преобразователя температуры DS18B2O метрологически значимой части ПО. Внутреннее ПО однократно запрограммировано производителем, является фиксированным, незагружаемым.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Для взаимодействия термопреобразователей с компьютером используется внешнее ПО, которое не оказывает влияния на метрологические характеристики термопреобразователей. Внешнее ПО служит для считывания данных с термопреобразователя и отображения их на мониторе компьютера.
|
Таблица 1 - Идентификационные данные ПО | ||
|
Идентификационные данные (признаки) |
З |
начение |
|
Внутреннее ПО |
Внешнее ПО | |
|
Идентификационное наименование ПО |
DS18B20 |
TPU-1W Reader_V1.exe |
|
Номер версии (идентификационный номер) ПО |
- |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
по номеру версии |
Технические характеристики
аблица 2 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон измерений температуры, °С |
от -10 до +30 |
от -40 до +100 |
|
Пределы допускаемой абсолютной погрешности*, °С |
±0,5 |
±1,0 ±2,0 |
|
Напряжение питания от линии связи, В |
от 3,0 до 5,5 | |
|
Максимальное время преобразования, с, не более |
0,75 | |
|
Максимальный ток потребления, мА, не более |
1,5 | |
|
Наименование характеристики |
Значение |
|
Длина монтажной части термопреобразователей, мм |
60; 80; 100; 120; 160; 200; 250; 320; 400; 500;630; 800;1000 |
|
Масса, кг, не более |
3,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -50 до +70 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч, не менее |
80000 |
|
Средний срок службы, лет, не менее |
10 |
|
Маркировка взрывозащиты |
0Ех ia IIB Т4 Ga Х |
|
Примечание - * - в зависимости от исполнения. | |
Знак утверждения типа
наносится на табличку, прикрепленную к корпусу термопреобразователей, термотрансферным способом и (или) на руководство по эксплуатации типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь ТПУ 0304/M3-1W ТПУ 0304Ex/M3-1W |
НКГЖ.411611.005-01 НКГЖ.411611.005-02 |
1 шт. 1 шт. |
|
Программа TPU-1W Reader xx.exe* |
НКГЖ.00140-01 |
1 шт. |
|
Модуль преобразователя интерфейса МПИ-IW* |
НКГЖ.426477.009 |
1 шт. |
|
Руководство по эксплуатации |
НКГЖ.411611.005-01РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Примечание - * - Поставляются по заказу и используются при опробовании и поверке. | ||
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 26.51.43-152-13282997-2017. Термопреобразователи ТПУ O3O4/M3-1W. Технические условия
