Комплексы программно-технические "ВАВИОТ"

Назначение

Комплексы программно-технические «ВАВИОТ» (далее - ПТК «ВАВИОТ») предназначены для измерений и преобразования входных сигналов по цифровым и аналоговым интерфейсам (количества импульсов электрического напряжения), поступающих от соответствующих вычислителей, корректоров, расходомеров, приборов учета, счетчиков, датчиков с последующим их преобразованием в параметры расхода и количества горячей и холодной воды, количества электрической и тепловой энергии, количества природного и сжиженного газа, а также автоматизированного сбора, обработки, хранения и передачи информации о потребляемых энергоресурсах.

Описание

Принцип действия ПТК «ВАВИОТ» заключается в измерении и преобразовании по аналоговым и цифровым входам значений электрических сигналов с соответствующих вычислителей, корректоров, расходомеров, счетчиков и датчиков, и других приборов, контроле полученных значений, их обработке и хранении, с последующей передачей в информационные системы.

В состав ПТК «ВАВИОТ» входят:

1) одна или несколько базовых радиостанций, представляющих собой стационарный приемо-передатчик маломощного радиосигнала, работающий на технологии сверхузкополосной беспроводной связи в диапазоне радиочастот, указанном в паспорте;

2) автоматизированная система - программное обеспечение, осуществляющее автоматизированный сбор, обработку, хранение данных с территориально распределенных базовых радиостанций, и передачу информации на вышестоящие уровни автоматизированных систем.

Комплект каждой базовой радиостанции состоит из функционального блока и дополнительно набора антенн и коммутирующих устройств, указанных в паспорте. Как необязательные элементы, в составе ПТК «ВАВИОТ» могут быть использованы связные и интерфейсные компоненты, обеспечивающих бесперебойное питание базовых радиостанций, увеличивающие дальность и помехозащищенность передачи данных в каналах связи, а также обеспечивающие преобразование интерфейсов.

Количество базовых радиостанций, входящих в комплект комплекса, а также общий перечень всех составляющих должен быть указан в паспорте ПТК «ВАВИОТ».

ПТК «ВАВИОТ» предназначены для выполнения следующих основных функций:

1) прием сигналов с соответствующих счетчиков, вычислителей, корректоров, расходомеров, датчиков, приборов учета, специализированных контроллеров или других средств измерений, указанных в руководстве по эксплуатации;

2) преобразование полученных сигналов в автоматизированной системе для целей сбора, обработки, хранения и передачи информации о потребляемых энергоресурсах на вышестоящие уровни автоматизированных систем;

3) построение информационных систем по сбору данных, диспетчеризации удаленных объектов, управляющих систем по автоматизации технологических процессов;

4) исполнение команд и алгоритмов, заданных пользователем.

Конфигурирование ПТК «ВАВИОТ» производится в автоматизированной системе, авторизованный доступ к которой осуществляется при помощи интернет браузера.

Знак поверки наносится на свидетельство о поверке.

Программное обеспечение

Характеристики программного обеспечения (далее по тексту - ПО) приведены в таблице 1.

ПО состоит из операционной системы входящих в ПТК «ВАВИОТ» базовых радиостанций и пакета программ в автоматизированной системе с выделенной метрологической частью (ВАВИОТ-М), обеспечивающих функционирование ПТК «ВАВИОТ». С помощью стандартного персонального компьютера с установленным интернет браузером пользователь (оператор) имеет возможность настроить ПТК на конкретный объект, чтобы обеспечить сбор, хранение и обработку данных, поступающих по каналам внешних интерфейсов. ПТК «ВАВИОТ» обеспечивает хранение данных в течение всего срока работы.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Защита данных ПТК «ВАВИОТ» от несанкционированного доступа организована с помощью использования паролей. Физический доступ к базовой радиостанции не позволяет получить доступ к данным.

ПТК «ВАВИОТ» выпускается в нескольких модификациях, с опциональной возможностью кодирования функциональности дополнительными обозначениями.

Комплекс программно-    X

технический «ВАВИОТ»

Варианты исполнений:

отсутствует - погрешность хода внутренних

часов не нормирована

Т - исполнение с нормированной погрешностью хода внутренних часов

Буквенный шифр - наименование комплекса

Внешний вид с указанием мест пломбирования базовых радиостанций, входящих в комплекс, представлен на рисунке 1.

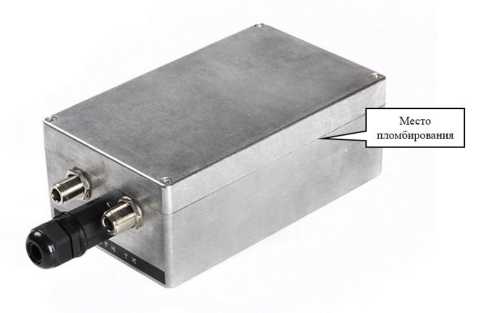

Рисунок 1 - Внешний вид базовых радиостанций ПТК «ВАВИОТ» с указанием места пломбирования

Технические характеристики

Основные метрологические и технические характеристики ПТК «ВАВИОТ» приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на заднюю часть каждой базовой радиостанции, входящей в ПТК «ВАВИОТ», методом нанесения наклейки и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Комплект поставки представлен в таблице 3.

Таблица 3

Обязательные и дополнительные комплектующие каждой базовой радиостанции, входящей в комплекс, приведены в таблице 4.

аблица 4

Сведения о методах измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ТУ 26.51.43-003-05534663-2017 Комплексы программно-технические «ВАВИОТ».

Технические условия.
