Преобразователи частоты измерительные G478-0001
| Номер в ГРСИ РФ: | 67916-17 |
|---|---|
| Производитель / заявитель: | Фирма "Eurotherm and Invensys Operations Management", Великобритания |
Преобразователи частоты измерительные G478-0001 предназначены для преобразования частоты входных сигналов напряжения переменного тока в выходные сигналы силы и напряжения постоянного тока унифицированных диапазонов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 67916-17 |
| Действует | по 19.06.2022 |
| Наименование | Преобразователи частоты измерительные |
| Модель | G478-0001 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cf1b3c17-54d5-90db-d5ed-1482f8808676 |
Производитель / Заявитель
Фирма "Eurotherm Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
67916-17: Описание типа
2017-67916-17.pdf
|
Скачать | 140 КБ | |
|
67916-17: Методика поверки
2017-mp67916-17.pdf
|
Скачать | 218.8 КБ |
Описание типа
Назначение
Преобразователи частоты измерительные G478-0001 предназначены для преобразования частоты входных сигналов напряжения переменного тока в выходные сигналы силы и напряжения постоянного тока унифицированных диапазонов.
Описание
Принцип действия преобразователей частоты измерительных G478-0001 (далее -преобразователи) заключается в линейном преобразовании частоты входных аналоговых сигналов напряжения переменного тока в униполярные выходные сигналы напряжения и силы постоянного тока унифицированных диапазонов.
В преобразователях для конфигурирования входных и выходных цепей используется технология "Touch-CAL", с помощью которой выбирается и устанавливается требуемая ширина диапазона частоты входных сигналов напряжения переменного тока (от 2 до 10000 Гц) и диапазоны выходных сигналов напряжения и силы постоянного тока.
Конструктивно преобразователи изготавливаются в пластмассовых корпусах, снабженных разъемами с винтовой фиксацией для подключения входных-выходных сигналов, светодиодами для индикации режимов работы и контроля состояния при настройке входных и выходных цепей, кнопкой калибровки и потенциометром регулировки уровня чувствительности.
В левую боковую панель корпуса вмонтирован блок переключателей (dip-switches) и приведены таблицы положений переключателей для выбора требуемого вида и диапазона выходного сигнала. С целью предотвращения несанкционированного изменения выбранных и установленных параметров преобразователя блок переключателей после завершения операций по установке пломбируется (заклеивается) разрушаемой шильд-наклейкой.
Конструкция преобразователей обеспечивает возможность установки на стандартную вертикальную или горизонтальную DIN-рейку.
Общий вид преобразователя G478-0001 показан на рисунках 1, 2, 3.
Л-
tiLT-IA 6'JMPAS СМ» I
Торцевая панель
Рисунок 1
RoHS a

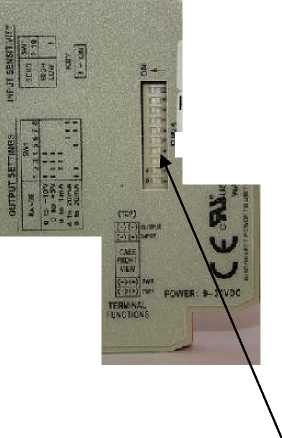

Левая боковая панель Рисунок 2
8 G4-MMI v: Й
4 5 5.

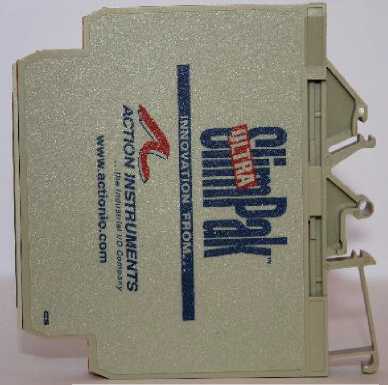

Правая боковая панель Рисунок 3
Место пломбирования
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон частоты входного напряжения переменного тока - максимальная ширина диапазона, Гц - минимальная ширина диапазона, Гц |
10000 2 |
|
Диапазон входного напряжения переменного тока, В |
от 0,150 до 150,000 |
|
Диапазоны выходного напряжения постоянного тока, В |
от 0 до 5; от 0 до 10 |
|
Диапазоны силы выходного постоянного тока, мА |
от 0 до 1; от 0 до 20; от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразования, % |
±0,1* |
|
Температурный коэффициент преобразования, % /0C |
±0,025 |
|
*нормирующим значением при определении приведенной погрешности является диапазон выходного сигнала преобразователя. | |
Таблица 2 - Основные технические характеристики
|
Нормальные условия - температура окружающего воздуха, 0C - относительная влажность воздуха, % - атмосферное давление, кПа |
+25 от 30 до 80 от 84 до 106 |
|
Условия эксплуатации - температура окружающего воздуха, 0C - относительная влажность воздуха, % - атмосферное давление, кПа |
от 0 до +55 от 30 до 80 от 84 до 106,7 |
|
Электропитание - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
от 9 до 30 2,5 |
|
Масса, кг, не более |
0,23 |
|
Габаритные размеры (ШхДхВ), мм, не более |
12,6 х 110,2 х 90,0 |
|
Параметры надежности - средний срок службы, лет, не менее - наработка на отказ, ч |
10 15000 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь частоты измерительный G478-0001 |
G478-0001 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП2064-0122-2017 | |
|
Паспорт |
- |
1 экз. |
|
Шнур питания |
- |
1 экз. |
Поверка
осуществляется по документу МП2064-0122-2017 "Преобразователи частоты измерительные
G478-0001. Методика поверки", утвержденному ФГУП "ВНИИМ им. Д.И. Менделеева" 07.04.2017 г.07.04.2017г
Основные средства поверки:
- генератор сигналов произвольной формы 33210А (регистрационный .№ 62209-15);
- калибратор универсальный Н4-17 (регистрационный № 46628-11);
- вольтметр универсальный цифровой GDM-78261 (регистрационный № 52669-13);
- частотомер электронно-счетный Ч3-63 (регистрационный № 9084-83)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 24855-81. Приборы и измерительные преобразователи напряжения, тока, частоты, мощности, сопротивления аналоговые. Общие технические условия
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя
