Датчики весоизмерительные тензорезисторные ST, SHB
| Номер в ГРСИ РФ: | 68154-17 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | ООО "Южно-Уральский Весовой Завод" (ЮУВЗ), г.Белорецк |
Датчики весоизмерительные тензорезисторные ST, SHB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68154-17 |
| Действует | по 26.07.2027 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | ST, SHB |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bc018e06-d29c-191d-788e-94e7232f1129 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Южно-Уральский Весовой Завод" (ООО "ЮУВЗ"), Республика Башкортостан, г. Белорецк
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68154-17: Описание типа
2025-68154-17.pdf
|
Скачать | 169.7 КБ | |
|
68154-17: Методика поверки
2022-mp68154-17.pdf
|
Скачать | 74.7 КБ |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные ST, SHB (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (аналоговый или цифровой измерительный сигнал), и применяются для измерений массы взвешиваемого объекта с учетом влияния силы тяжести и выталкивающей силы воздуха в месте измерения.
Описание
Конструкция датчиков включает в себя следующие основные части, упругий элемент и наклеенные на него тензорезисторы, соединенные по мостовой схеме. Упругий элемент датчиков выполнен из нержавеющей стали. Вид нагрузки, прикладываемой к датчикам - сжатие.

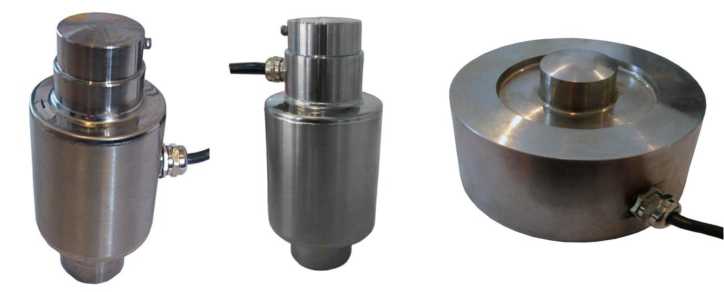

Внешний вид датчиков показан на рисунке 1.
модификация модификация модификация
модификация ST-M-A22
ST-M-A11 ST-M-B21 SHB-M-C12
Рисунок 1 - Внешний вид датчиков весоизмерительных тензорезисторных ST, SHB
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, вызванном деформацией под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает появление в диагонали моста электрического сигнала напряжения, изменяющегося пропорционально нагрузке.
Модификации датчиков отличаются максимальной нагрузкой, классом точности, габаритными размерами, массой и имеют обозначение:
Х - М - Н(К)(Р)-В, где:
Х - тип датчика (ST или SHB);
М - максимальная нагрузка, т;
H - условное обозначение внутреннего сопротивления (А, B, С);
К - условное обозначение расположения кабельного ввода:
1 - по центру датчика;
2 - в верхней части датчика;
Р - исполнение устройства от проворачивания датчика:
1 - штифт;
2 - проточка на теле датчика;
B - взрывозащищённое исполнение, в случае не взрывозащищённого исполнения индекс отсутствует.
Технические характеристики
приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение | |
|
ST |
SHB | |
|
Класс точности по ГОСТ 8.631-2013 (OIMLR 60:2000) |
C3 | |
|
Максимальное число поверочных интервалов (п max) |
30 |
00 |
|
Максимальная нагрузка (Еmax), т |
30; 50 |
5; 10 |
|
Минимальный поверочный интервал (Vmin) |
Еmax / 10000 | |
|
Минимальная статическая нагрузка (Еmin), % отЕmax |
0 | |
|
Предел допустимой нагрузки (Еlim), % отЕmax |
150 | |
|
Доля от пределов допускаемой погрешности весов (р lc) |
0,7 | |
|
Входное сопротивление, Ом исполнение с индексом A исполнение с индексом B исполнение с индексом C |
1000±20 700±15 350±10 | |
|
Выходное сопротивление, Ом исполнение с индексом A исполнение с индексом B исполнение с индексом C |
1140±10 840±10 490±10 | |
|
Выходной сигнал, мВ/В |
2 | |
|
Предельные значения температуры,°С |
от -50 до +50 | |
|
Классификация по влажности |
CH | |
|
Габаритные размеры, не более, мм: высота диаметр |
150 80 |
64 100 |
|
Масса, не более, кг: |
3,7 | |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе датчика, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.631-2013 (OIMLR 60:2000) Датчики весоизмерительные. Общие технические требования. Методы испытаний;
ГОСТ 8.021-2015 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы;
ТУ 427378-023-15285126-16 Датчики весоизмерительные тензорезисторные ST, SHB. Технические условия.
