Калибраторы портативные АТ01m
| Номер в ГРСИ РФ: | 68168-17 |
|---|---|
| Производитель / заявитель: | ООО "ГлобалТест", г.Саров |
Калибраторы портативные АТ01т (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68168-17 |
| Действует | по 01.08.2027 |
| Наименование | Калибраторы портативные |
| Модель | АТ01m |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ebf6fa09-d7c4-f721-e21e-ee0ce0ada1b0 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГлобалТест" (ООО "ГлобалТест"), Нижегородская обл., г. Саров
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2872
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2774 (97%) |
| Неуспешных поверок (СИ непригодно) | 98 (3 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
68168-17: Описание типа
2019-68168-17.pdf
|
Скачать | 81 КБ | |
|
68168-17: Методика поверки
2017-mp68168-17.pdf
|
Скачать | 569.7 КБ |
Описание типа
Назначение
Калибраторы портативные АТ01т (далее - калибраторы) предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Описание
Принцип действия калибраторов основан на возбуждении с частотой 159,2 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.
Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе. Рабочая поверхность стола вибростенда позволяет закреплять поверяемый вибропреобразователь с помощью шпильки или специальных переходников. Питание калибратора осуществляется от внутреннего аккумулятора или блока питания из комплекта поставки. Внешний вид калибратора представлен на рисунке 1.
Место нанесения знака
утверждения типа
Место нанесения
пломбы-этикетки

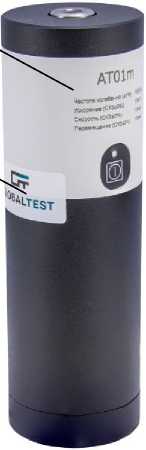

Рисунок 1 - Внешний вид калибратора
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Номинальное значение частоты воспроизводимых колебаний, Гц |
159,2 |
|
Пределы допускаемой относительной погрешности частоты воспроизводимых колебаний в рабочих условиях эксплуатации, % |
±1 |
|
Номинальное СКЗ ускорения воспроизводимых колебаний, м/с2 |
10 |
Продолжение таблицы 1
|
Коэффициент поперечных составляющих воспроизводимых колебаний, %, не более |
5 |
|
Коэффициент гармоник воспроизводимых колебаний, %, не более |
3 |
|
Пределы допускаемой основной относительной погрешности воспроизведения СКЗ ускорения, % |
±2 |
|
Коэффициент влияния температуры окружающего воздуха в рабочем диапазоне температур на воспроизводимое СКЗ ускорения, %/°С |
±0,15 |
Таблица 2 - Основные технические характеристики
|
Время установления рабочего режима, с, не более |
5 |
|
Время непрерывной работы, с, не менее |
55 |
|
Масса поверяемых вибропреобразователей, кг, не более |
0,16 |
|
Масса калибратора, кг, не более |
1,1 |
|
Габаритные размеры калибраторов, мм, не более: - диаметр - высота |
60 185 |
|
Рабочие условия эксплуатации калибратора: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 35 °С, % |
от -10 до 50 до 80 |
|
Гарантийный срок хранения с момента изготовления, месяцев |
42 |
|
Гарантийный срок эксплуатации с момента поставки заказчику, месяцев |
36 |
Знак утверждения типа
наносится на самоклеящуюся этикетку совместно с основными техническими характеристиками типографским способом, на заглавный лист паспорта АБКЖ.442268.002ПС и руководства по эксплуатации АБКЖ.442268.002РЭ типографским способом в левом верхнем углу.
Комплектность
Таблица 3 - Комплектность калибратора
|
Наименование |
Обозначение |
Количество |
|
Калибратор портативный АТ01т |
АБКЖ.442268.002 |
1 шт. |
|
Калибратор портативный АТ01т. Руководство по эксплуатации |
АБКЖ.442268.002РЭ |
одно на партию |
|
Методика поверки |
А3009.326.МП-17 | |
|
Калибратор портативный АТ01т. Паспорт |
АБКЖ.442268.002ПС |
1 шт. |
|
Аккумулятор типа АА |
4 шт. | |
|
Блок питания ~220/+5В, 1А |
1 шт. | |
|
Крепежный комплект для поверяемых вибропреобразователей * |
1 шт. | |
|
* - Состав комплекта определяется при заказе | ||
Поверка
осуществляется по документу А3009.326.МП-17 «Калибраторы портативные АТ01т. Методика поверки», утверждённому ЦИ СИ ФГУП «РФЯЦ-ВНИИЭФ» 01.03.2017.
Основные средства поверки: рабочий эталон 1-го разряда по Государственной поверочной схеме для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 в составе: вибропреобразователь эталонный пьезоэлектрический АР10 (рег. № 38452-08), усилитель измерительный АР5110
(рег. № 57588-14), вольтметр универсальный В7-78/1 (рег. № 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
АБКЖ.442268.002ТУ Калибратор портативный АТ01т. Технические условия
