Датчики уровня ИВЭ-50-5
| Номер в ГРСИ РФ: | 68178-17 |
|---|---|
| Категория: | Датчики уровня |
| Производитель / заявитель: | ЗАО "Предприятие В-1336", г.Пермь |
Датчики уровня ИВЭ-50-5 (далее - датчики уровня) предназначены для бесконтактного измерения уровня жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68178-17 |
| Действует | по 01.08.2027 |
| Наименование | Датчики уровня |
| Модель | ИВЭ-50-5 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 90bc9a43-1eba-3c58-ee58-e5ce704651a6 |
Производитель / Заявитель
Акционерное общество «Предприятие В-1336» (АО «Предприятие В-1336»), г. Пермь
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
9010
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9000 (100%) |
| Неуспешных поверок (СИ непригодно) | 10 (0 %) |
| Актуальность информации | 01.01.2026 |
Поверители
Скачать
|
68178-17: Описание типа
2024-68178-17.pdf
|
Скачать | 551.4 КБ | |
|
68178-17: Методика поверки
2024-mp68178-17.pdf
|
Скачать | 3.8 MБ |
Описание типа
Назначение
Датчики уровня ИВЭ-50-5 (далее - датчики уровня) предназначены для бесконтактного измерения уровня жидкостей.
Описание
Принцип работы датчиков уровня основан на измерении времени распространения ультразвукового импульса между излучением и приемом обратного импульса, отраженного от поверхности измеряемой жидкости.
Электронный блок датчика уровня измеряет интервал времени между излучаемым акустическим сигналом и эхо-сигналом. Затем, с учетом известной скорости акустического сигнала в воздушной среде, высоты резервуара и положения датчика уровня, вычисляет значение уровня. Результат измерений уровня выводится на дисплей электронного блока и интерфейс RS485 (протокол Modbus RTU) и преобразуется в аналоговый выходной сигнал от 4 до 20 мА.
Датчики уровня состоят из электронного блока и ультразвукового излучателя, размещенных в одном корпусе и соединительного кабеля.
Электронный блок включает в себя:
- жидкокристаллический либо OLED дисплей (кроме ИВЭ-50-5.3 (Ц)), отображающий информацию меню настройки и измеренные величины. Дисплей объединён с клавиатурой, позволяющей проводить настройку и диагностику датчика уровня.
- разъемы для подсоединения проводных интерфейсов передачи данных в аналоговом виде (от 4 до 20 мА) с коммуникацией по протоколу Modbus RTU и клеммы для подключения внешнего электропитания;
- микропроцессор с электронным преобразователем, выполняющим измерение длительности временного интервала, пропорционального значению расстояния до поверхности жидкости.
Датчики уровня выпускаются в модификациях:
ИВЭ-50-5.1, ИВЭ-50-5.2 - имеют дисплей с OLED экраном, соединительный кабель, подключаемый по трехпроводной схеме и реле управления «сухой» контакт;
ИВЭ-50-5.3 - имеют дисплей с OLED экраном и разъемы на корпусе, подключаемые по трехпроводной схеме;
ИВЭ-50-5.3Ц - без дисплея, имеют разъемы на корпусе, подключаемые по трехпроводной схеме;
ИВЭ-50-5М, - имеют дисплей с ЖК-экраном и соединительный кабель,
подключаемыйпо двухпроводной схеме.
Общий вид датчиков представлен на рисунке 1.
Пломбирование датчиков уровня не предусмотрено.

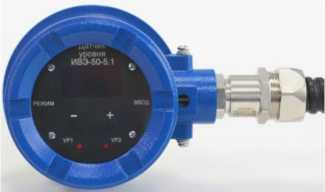

Датчик уровня модификации ИВЭ-50-5.1
Датчик уровня модификации ИВЭ-50-5.2

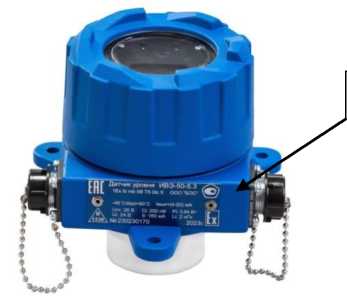

Датчик уровня модификации ИВЭ-50-5.3

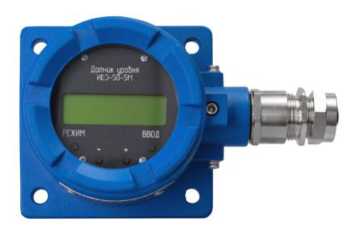

Датчик уровня Модификации ИВЭ-50-5М

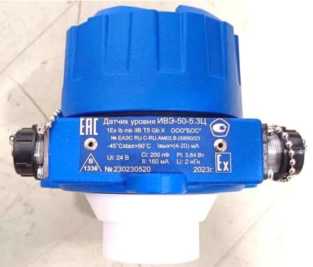

Датчик уровня Модификации ИВЭ-50-5.3Ц
Рисунок 1 - Общий вид датчиков уровня ИВЭ-50-5
Знак утверждения типа
Рисунок 2 - Обозначение места нанесения знака утверждения типа
Обозначение модификации датчиков уровня в буквенно-цифровом формате и заводской номер в цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке, способом лазерной гравировки. Нанесение знака поверки на датчики уровня не предусмотрено.
Программное обеспечение
Датчики уровня содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Встроенное ПО обеспечивает:
- обработку и передачу измерительной информации от первичного измерительногопреобразователя;
- отображение результатов измерений на дисплее;
- измерение уровня и расстояния до поверхности жидкости;
- формирование выходного аналогового и цифрового сигналов;
- настройку аппаратной части датчика уровня.
Метрологические коэффициенты и заводские параметры защищены отнеса
Датчики уровня обеспечивают идентификацию встроенного ПО посредством индикацииномера версии и идентификационного наименования ПО.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Наименование ПО |
|
Идентификационное наименование ПО |
USM |
|
Номер версии (идентификационный номер) ПО* |
не ниже vl.XX |
|
Цифровой идентификатор ПО |
- |
|
* символ X может принимать значение цифр от 0 до 9 | |
Уровень защиты от непреднамеренных и преднамеренных изменений -«высокий»в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
Модификация датчика уровня |
ИВЭ-50-5.1, ИВЭ-50-5.2 |
ИВЭ-50-5М |
ИВЭ-50-5.3, ИВЭ-50-5.3Ц |
|
Диапазон измерений уровня, м |
от 0,3 до 6,0 |
от 0,3 до 5,0 |
от 0,3 до 6,0 |
|
Пределы допускаемой основной приведенной погрешности измерений уровня, %, выраженной по отношению к диапазону измерений |
±0,5 | ||
|
Пределы допускаемой приведенной погрешности преобразования значения уровня в стандартный токовый выходной сигнал, % |
±0,03 | ||
|
Пределы допускаемой дополнительной приведенной погрешности измерений уровня, %, при изменении температуры окружающей среды от нормальных условий измерений на каждые 10°С (от минус 30 до плюс 60 °С)* |
±0,2 | ||
|
Наименование характеристики |
Значение характеристики |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С |
от +15 до +25 от +15 до +25 |
|
* В диапазоне эксплуатационных температур окружающей среды от минус 45 до минус 30 °С датчики уровня сохраняют свою работоспособность при этом метрологические характеристики их не нормированы. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации для всех модификаций: - температура окружающей среды при эксплуатации, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -45 до +60 от 0 до 99 (без конденсации) от 80 до 106 |
|
Напряжение питания постоянного тока, В |
24 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Выходной аналоговый сигнал, мА |
от 4 до 20 |
|
Разрешающая способность дисплея: - цифровой индикации уровня, мм |
1 |
|
Масса электронного блока, кг, не более |
1,9 |
|
Габариты электронного блока, мм, не более: - длина - ширина - высота |
200 170 120 |
|
Выходной цифровой сигнал |
Modbus RTU |
|
Степень защиты от внешних воздействий |
IP67 |
|
Средний срок службы, лет не менее |
10 |
|
Маркировка взрывозащиты: - ИВЭ-50-5.1, ИВЭ-50-5.2, ИВЭ-50-5М - ИВЭ-50-5.3, ИВЭ-50-5.3Ц |
1Ex db mb IIB T5 Gb X 1Ex ib mb IIB T5 Gb X |
Знак утверждения типа
наносится на корпус датчика уровня, методом гравировки и на титульный лист паспортаи руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Датчик уровня |
ИВЭ-50-5ХХХ |
1 шт. | |
|
Руководство по эксплуатации |
1336.407632.003РЭ |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
|
Паспорт |
1336.407632.003ПС |
1 экз. | |
|
Упаковка |
1 шт. |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации 1336.407632.003РЭ.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
ТУ 1336.407632.003 Датчики уровня ИВЭ-50-5. Технические условия.
Другие Датчики уровня
