Системы мониторинга параметров изоляции кабельных линий серии "CPDA"
| Номер в ГРСИ РФ: | 68222-17 |
|---|---|
| Производитель / заявитель: | ООО "Димрус", г.Пермь |
Системы мониторинга параметров изоляции кабельных линий серии «CPDA» (далее по тексту - системы) предназначены для измерений амплитуды повторяющихся частичных разрядов при диагностировании кабельных линий с различным типом высоковольтной изоляции.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 68222-17 |
| Действует | по 07.08.2027 |
| Наименование | Системы мониторинга параметров изоляции кабельных линий |
| Модель | серии "CPDA" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fab2af96-2a84-8c8b-f8b1-4e0880dbbe9f |
Производитель / Заявитель
Общество с ограниченной ответственностью "Димрус" (ООО "Димрус"), Пермский край, м. район Пермский, сельское поселение Савинское, д. Ванюки
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 259 (98%) |
| Неуспешных поверок (СИ непригодно) | 4 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
68222-17: Описание типа
2022-68222-17.pdf
|
Скачать | 475.2 КБ | |
|
68222-17: Методика поверки
2017-mp68222-17.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Системы мониторинга параметров изоляции кабельных линий серии «CPDA» (далее по тексту - системы) предназначены для измерений амплитуды повторяющихся частичных разрядов при диагностировании кабельных линий с различным типом высоковольтной изоляции.
Описание
Принцип действия системы основан на использование маломощного источника постоянного напряжения для зарядки емкости кабельной линии, с последующей разрядкой на землю через индуктивность большого значения. Возникающие при этом резонансные колебания имитируют переменное напряжение, частота которого определяется соотношением емкости кабельной линии и индуктивности дополнительной катушки.
Системы мониторинга параметров изоляции кабельных линий «CPDA» выпускаются в следующих модификациях: «CPDA-15», «CPDA-30», «CPDA-60», «CPDA-120», которые отличаются напряжением высоковольтного источника.
Функционально система состоит из высоковольтного источника, высоковольтного конденсатора, блока обработки данных, измерительных кабелей. Составные части системы заключены в стальные корпуса, предназначенные для защиты электронных плат от механических повреждений, предохранения от воздействия электромагнитного излучения, пыли, водяных струй.
Управление системой осуществляется при помощи органов управления на блоке обработки информации и программного обеспечения, устанавливаемого на персональный компьютер.
Питание системы универсальное - от питающей сети и встроенного аккумулятора.
На боковой панели блока обработки данных расположены разъемы для подключения датчика, разъем для подключения стандартного кабеля USB и сетевого кабеля - для подзарядки аккумулятора.
При регистрации в памяти системы сохраняется дата, время и диапазон значений сигналов частичных разрядов. Считывание журнала сигналов, а также измерение производится по команде от системы. Считывание журнала и измерение сигналов частичных разрядов может проводиться как автоматически, с определенным периодом, так и вручную.
На передней панели блока обработки информации расположены органы управления высоковольтной частью системы.
Системы предназначены для работы в условиях научных центров, лабораторий, производственных цехов и в полевых условиях.
Общий вид систем с указанием мест пломбировки приведён на рисунках 1,2,3,4.
Место нанесения знака поверки

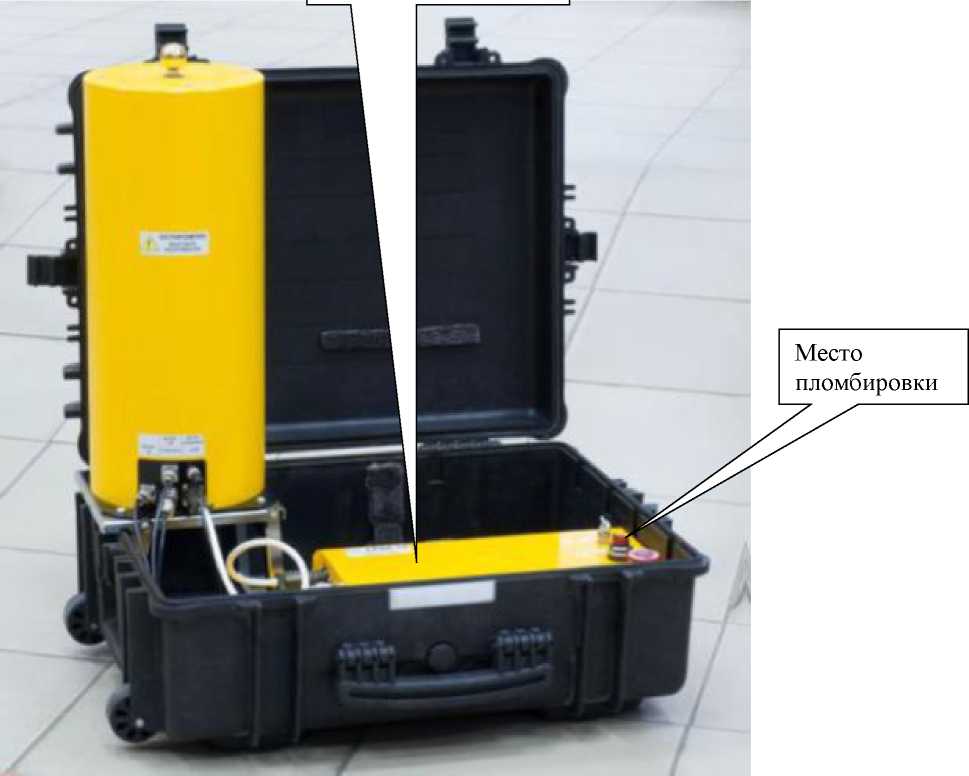

Рисунок 1 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-15»

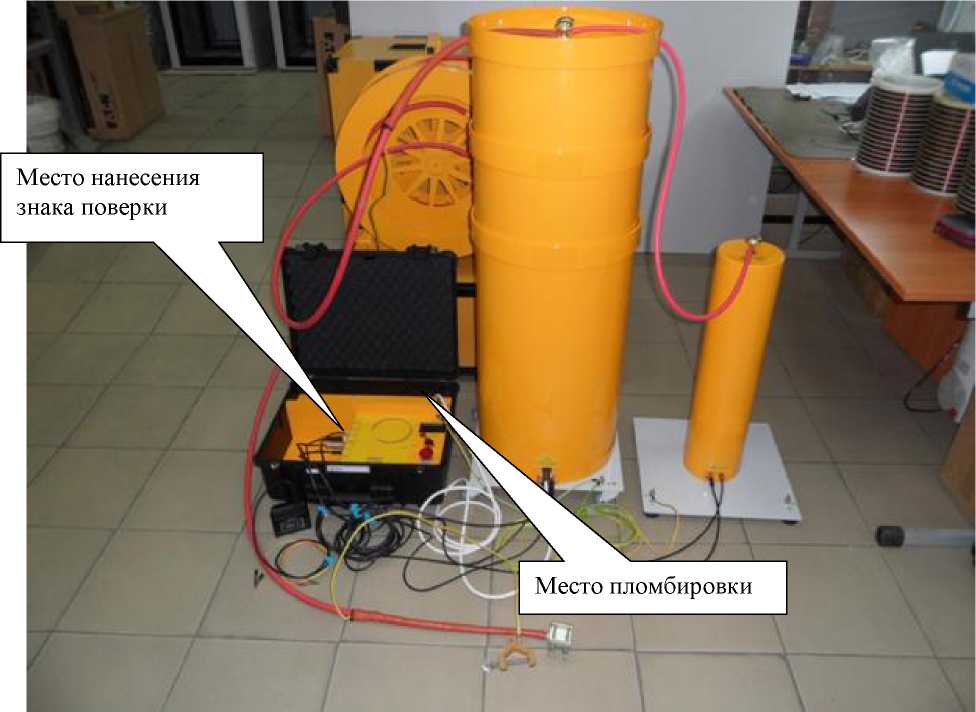

Рисунок 2 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-30»

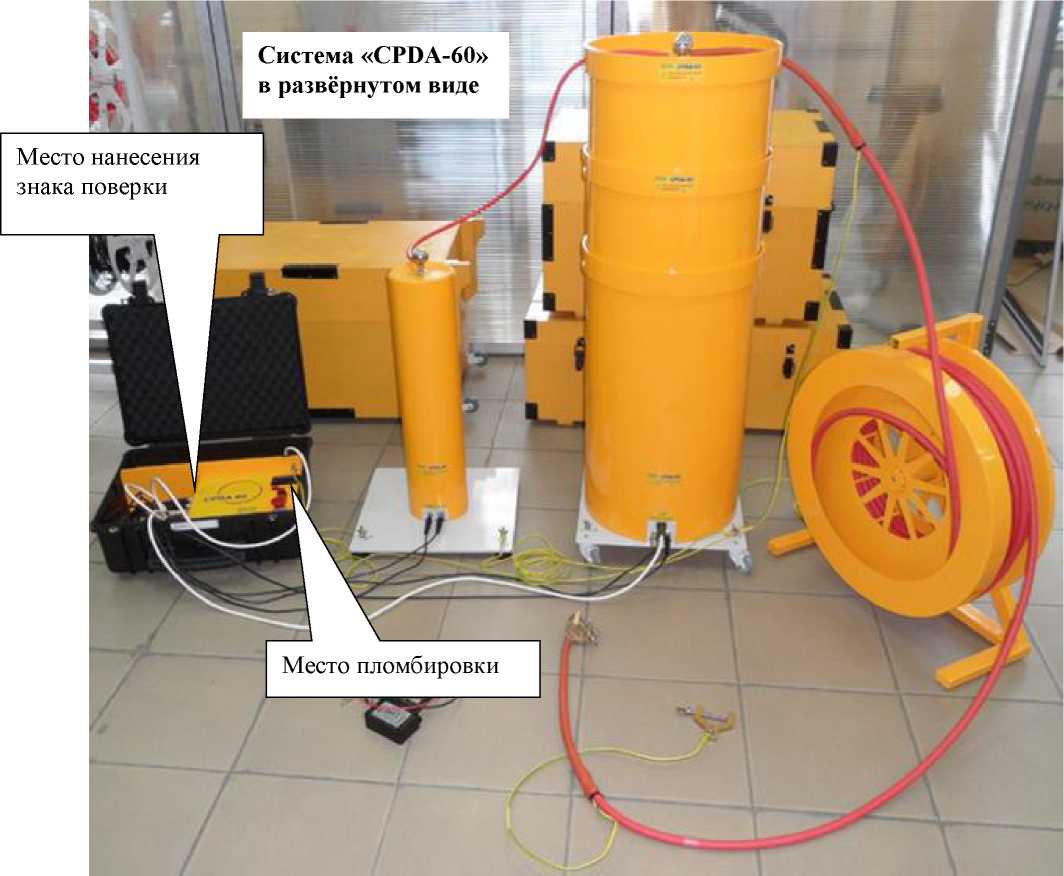

Рисунок 3 - Общий вид системы мониторинга параметров изоляции кабельных линий «CPDA-60»
Место нанесения знака поверки
Место пломбировки
Рисунок 4 - Общий вид системы мониторинга параметров изоляции кабельных линий серии «CPDA-120»
Программное обеспечение
Встроенное программное обеспечение (cpda.sim) - внутренняя программа микропроцессора для обеспечения нормального функционирования системы. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и не может быть изменена пользователем. Конструкция «CPDA» исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО «CPDA» устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для сбора информации с системы, хранения и представления пользователю в удобном виде.
Внешнее ПО не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
cpda.sim |
|
Номер версии (идентификационный номер) встроенного ПО |
Версия 1.4 и выше |
|
Идентификационное наименование внешнего ПО |
CPDA.exe |
|
Номер версии (идентификационный номер) внешнего ПО |
Версия 2.0 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений максимальной амплитуды напряжения повторяющихся частичных разрядов в диапазоне частот от 150 до 5000 кГц, В |
от 1 до 6 |
|
Пределы допускаемой относительной погрешности измерений максимальной амплитуды напряжения повторяющихся частичных разрядов в диапазонах частот, %: - от 150 до 1000 кГц (включительно) - свыше 1000 до 5000 кГц |
±50 ±25 |
|
Время установления рабочего режима, мин, не более |
1 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания встроенных аккумуляторов, заряжаемых от сети переменного | |
|
тока: |
220 |
|
- номинальное напряжение переменного тока, В - номинальная частота переменного тока, Г ц |
50 |
|
Габаритные размеры, мм: | |
|
а) «CPDA-15»: блок обработки данных |
72 |
|
- высота | |
|
- ширина |
120 |
|
- длина |
80 |
|
высоковольтный источник | |
|
- высота |
100 |
|
- диаметр |
30 |
|
б) «CPDA-30»: блок обработки данных |
72 |
|
- высота | |
|
- ширина |
120 |
|
- длина |
80 |
|
высоковольтный источник | |
|
- высота |
100 |
|
- диаметр высоковольтная катушка |
30 |
|
- высота |
120 |
|
- диаметр |
80 |
|
Наименование характеристики |
Значение |
|
в) «CPDA-60»: бЛок обработки данных |
72 |
|
- высота | |
|
- ширина |
120 |
|
- длина |
80 |
|
высоковольтный источник | |
|
- высота |
120 |
|
- диаметр высоковольтная катушка |
30 |
|
- высота |
120 |
|
- диаметр Г) «CPDA-120»: |
80 |
|
блок обработки данных |
80 |
|
- высота | |
|
- ширина |
120 |
|
- длина |
72 |
|
высоковольтный источник | |
|
- высота |
150 |
|
- диаметр высоковольтная катушка |
30 |
|
- высота |
170 |
|
- диаметр |
90 |
|
Масса, кг - «CPDA-15»: | |
|
блок обработки данных |
16 |
|
высоковольтный источник - «CPDA-30»: |
50 |
|
блок обработки данных |
16 |
|
высоковольтный источник |
50 |
|
высоковольтная катушка - «CPDA-60»: |
77 |
|
блок обработки данных |
16 |
|
высоковольтный источник |
50 |
|
высоковольтная катушка - «CPDA-120»: |
77 |
|
блок обработки данных |
19 |
|
высоковольтный источник |
50 |
|
высоковольтная катушка |
80 |
|
Количество каналов измерения частичных разрядов |
1 |
|
Режим работы |
В повторном режиме с |
|
продолжительностью включения 8 | |
|
часов и продолжительностью отключения 12 часов (время, необходимое для подзарядки | |
|
аккумуляторов) | |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C - относительная влажность воздуха при 25 °С, %, не |
от -20 до +45 |
|
более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, часов, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом, на лицевую панель блока обработки информации - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Количество | |||
|
«CPDA-15» |
«CPDA-30» |
«CPDA-60» |
«CPDA-120» | |
|
Система контроля изоляции кабельных линий серии «CPDA» в составе: | ||||
|
- блок обработки данных |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
- высоковольтный источник |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
- высоковольтная катушка |
- |
1 шт. |
1 шт. |
1 шт. |
|
Комплект соединительных кабелей |
1 комплект |
1 комплект |
1 комплект |
1 комплект |
|
Диск с ПО «CPDA» |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Формуляр |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
|
Руководство по эксплуатации |
1 экз. |
1 экз. |
1 экз. |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 12.2.091-2012 Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1 Общие требования;
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов;
ТУ 4226-090-60715320-2016 Системы мониторинга параметров изоляции кабельных линий серии «CPDA». Технические условия.
